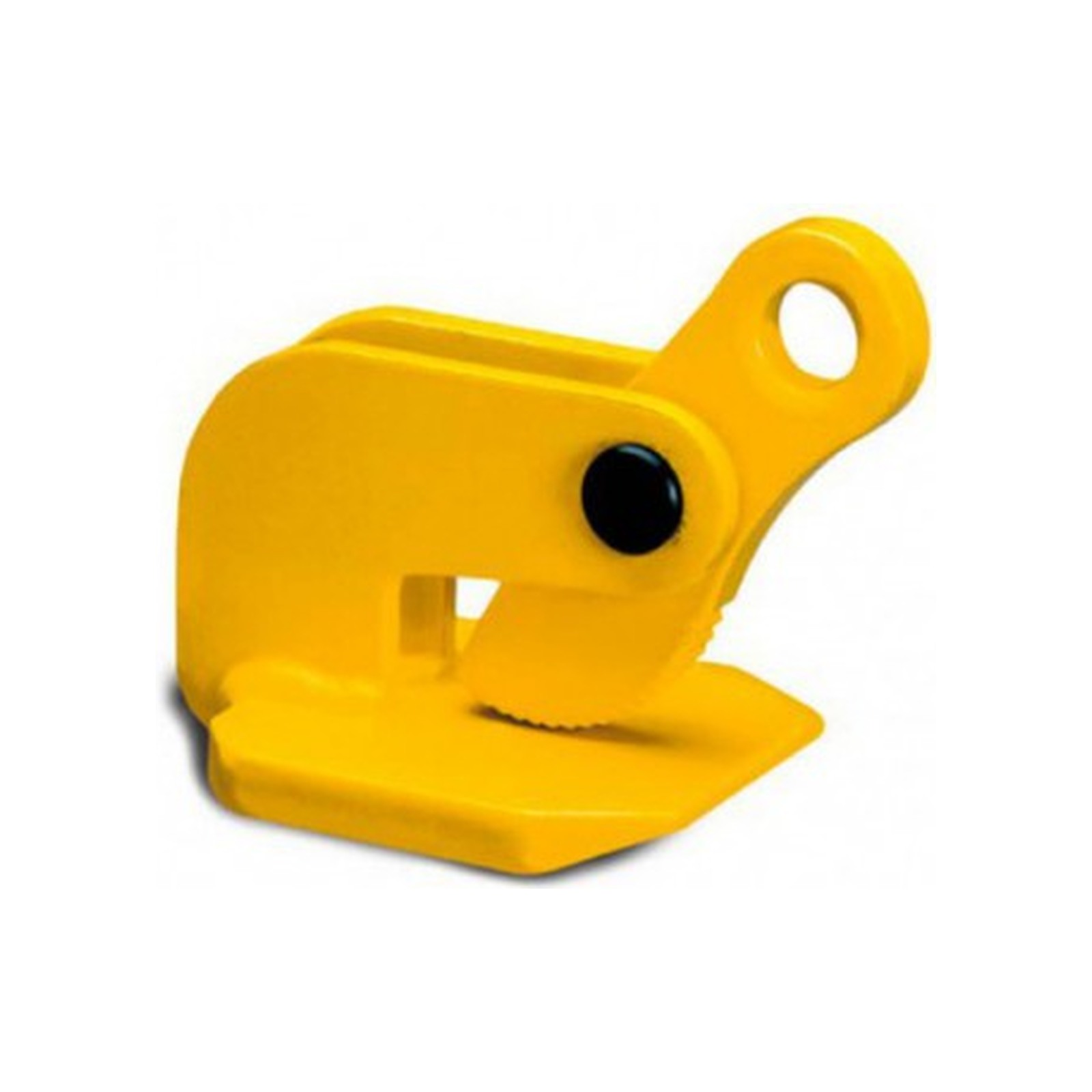

Pince à tôle horizontale came inversée THK LEVAC 6107C
Référence : L0236107C
Découvrez Pince à tôle horizontale came inversée THK LEVAC 6107C disponible à l'achat
- Levage sécurisé des tôles fines jusqu’à 300 brinell
- Capacité maximale de 3000 kg par paire
- Ouverture maximale de 35 mm adaptée aux tôles fines
- Utilisation obligatoire par paire avec élingue ou palonnier
- Conforme à la directive européenne 2006/42/CE
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La pince à tôle horizontale à came inversée « THK » est spécialement conçue pour le levage de tôles horizontales de faible épaisseur susceptibles de fléchir, avec une dureté maximale de 300 brinell.
Cette pince doit être utilisée obligatoirement par paire, associée soit à une élingue 2 brins, soit à un palonnier.
Pour les tôles de petites dimensions, le levage s’effectue avec une paire de pinces et une élingue 2 brins.
Pour les tôles de grandes dimensions, le levage nécessite deux paires de pinces, un palonnier et deux élingues 2 brins.
La came inversée permet de lever une tôle fine dont la flexion au levage entraînerait la chute avec des pinces traditionnelles.
L’angle de tête d’élingage ne doit pas dépasser 60°.
Il est recommandé de ne jamais lever plus d’une tôle à la fois.
La référence 6107C présente les caractéristiques techniques suivantes :
- Ouverture maximale de 35 mm.
- Capacité maximale d’utilisation (CMU) par paire de 3000 kg.
Les dimensions spécifiques de cette pince sont :
- A = 140 mm
- B = 102 mm
- C = 25 mm
- D = 15 mm
- E = 80 mm
- F = 102 mm
- Poids par paire : 12 kg.
Cette pince est conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
Elle est idéale pour manipuler en toute sécurité des tôles fines, grâce à sa conception adaptée qui évite les risques de chute liés à la flexion des matériaux lors du levage.
Son usage est optimisé pour garantir une prise fiable et stable, en respectant les consignes d’utilisation et les limites de charge indiquées.
La came inversée permet de lever une tôle fine dont la flexion au levage entraînerait la chute avec des pinces traditionnelles. L’angle de tête d’élingage ne doit pas dépasser 60°. Il est recommandé de ne jamais lever plus d’une tôle à la fois.
Les caractéristiques techniques de la référence 6107C sont les suivantes : ouverture maximale de 35 mm, capacité maximale d’utilisation (CMU) par paire de 3000 kg. Les dimensions spécifiques sont : A = 140 mm, B = 102 mm, C = 25 mm, D = 15 mm, E = 80 mm, F = 102 mm. Le poids par paire est de 12 kg.
Cette pince est conforme à la directive européenne 2006/42/CE relative aux équipements de levage. Elle garantit une manipulation sécurisée des tôles fines grâce à sa conception adaptée, assurant une prise fiable et stable tout en respectant les consignes d’utilisation et les limites de charge indiquées.
- ouverture (mm) : 35
- cmu par paire (kg) : 3000
- a (mm) : 140
- b (mm) : 102
- c (mm) : 25
- d (mm) : 15
- e (mm) : 80
- f (mm) : 102
- poids par paire (kg) : 12
- conforme à la directive européenne 2006/42/ce relative aux équipements de levage
- dureté maximale de la tôle : 300 brinell
- usage obligatoire par paire avec élingue 2 brins ou palonnier
- angle de tête d’élingage maximal : 60°
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de levage de la pince à tôle horizontale THK LEVAC 6107C ?
La capacité maximale d’utilisation (CMU) par paire est de 3000 kg. Cette limite doit être respectée pour garantir un levage sécurisé des tôles fines.
Cette pince peut-elle être utilisée seule ou doit-elle toujours être associée à un autre équipement ?
La pince doit obligatoirement être utilisée par paire, associée soit à une élingue 2 brins, soit à un palonnier. Pour les petites tôles, une paire avec une élingue suffit, tandis que pour les grandes tôles, deux paires avec un palonnier et deux élingues sont nécessaires.
Quels types de tôles peut-on lever avec cette pince et quelles sont ses limites ?
Cette pince est conçue pour lever des tôles horizontales de faible épaisseur, susceptibles de fléchir, avec une dureté maximale de 300 brinell. Elle est adaptée aux tôles fines grâce à sa came inversée qui évite la chute liée à la flexion lors du levage.
Quelles sont les contraintes d’angle d’élingage à respecter lors de l’utilisation ?
L’angle de tête d’élingage ne doit pas dépasser 60°. Ce respect est essentiel pour maintenir la stabilité et la sécurité du levage.
Quelles sont les dimensions et le poids de cette pince par paire ?
Les dimensions spécifiques sont : ouverture maximale de 35 mm, A = 140 mm, B = 102 mm, C = 25 mm, D = 15 mm, E = 80 mm, F = 102 mm. Le poids par paire est de 12 kg.
