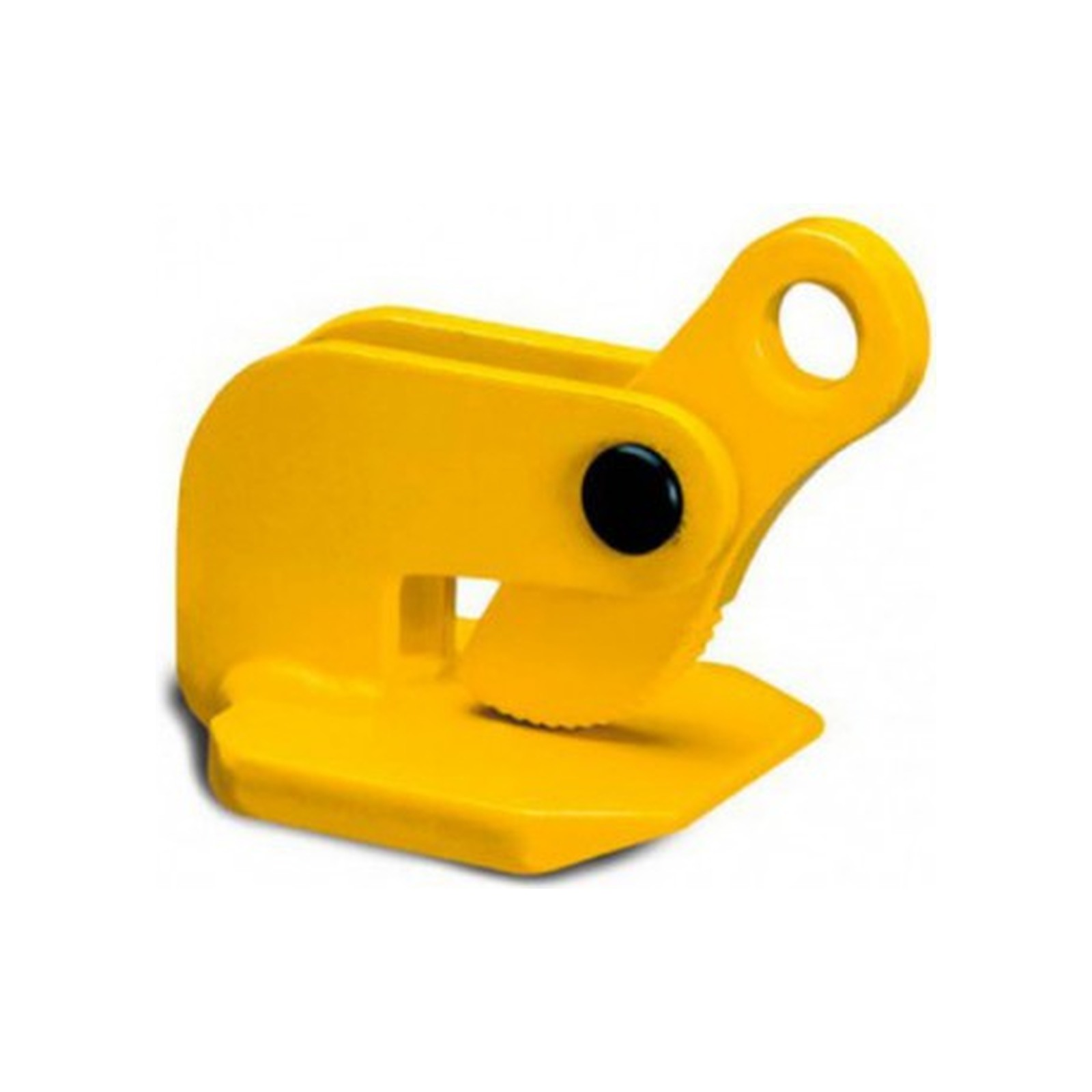

Pince à tôle horizontale came inversée THK LEVAC 6107D
Référence : L0236107D
Découvrez Pince à tôle horizontale came inversée THK LEVAC 6107D disponible à l'achat
- Capacité maximale de levage par paire de 4500 kg
- Ouverture de 45 mm adaptée aux tôles fines
- Angle de tête d’élingage limité à 60° pour la sécurité
- Conçue pour prévenir la chute des tôles par flexion
- Utilisation impérative avec élingue 2 brins ou palonnier
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La pince à tôle horizontale à came inversée « THK » référence 6107 est conçue pour le levage de tôles horizontales de faible épaisseur susceptibles de fléchir, avec une dureté maximale de 300 brinell.
Cette pince doit impérativement être utilisée avec une élingue à 2 brins ou avec un palonnier.
Le levage avec une paire de pinces s’effectue avec une élingue 2 brins et convient aux tôles de faibles dimensions.
Pour les tôles de grandes dimensions, le levage s’effectue avec deux paires de pinces, un palonnier et deux élingues 2 brins.
La came inversée permet de lever une tôle fine dont la flexion au levage entraînerait la chute avec des pinces traditionnelles.
Ce produit est utilisable uniquement par paire.
Les caractéristiques techniques de la pince référence 6107D sont les suivantes :
- L’ouverture est de 45 mm.
- La capacité maximale d’utilisation (CMU) par paire est de 4500 kg.
Selon le tableau technique disponible sur la fiche produit (page 1), la pince correspond à une capacité de levage minimale de 225 kg et possède des dimensions précises pour chaque partie (A à F), assurant une adaptation optimale au levage des tôles.
L’angle de tête d’élingage ne doit pas dépasser 60° pour garantir la sécurité du levage.
Il est strictement interdit de lever plus d’une tôle à la fois.
La pince est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, attestant de sa conformité aux normes de sécurité en vigueur.
En résumé, cette pince à tôle horizontale à came inversée est un outil professionnel spécialement conçu pour le levage sécurisé de tôles fines, avec une capacité importante et des recommandations précises d’utilisation pour prévenir tout risque lié à la flexion des matériaux.
Cette pince se distingue par sa came inversée qui permet de lever des tôles fines dont la flexion au levage entraînerait la chute avec des pinces traditionnelles. Pour les tôles de faibles dimensions, le levage s’effectue avec une paire de pinces et une élingue 2 brins. Pour les grandes dimensions, il est nécessaire d’utiliser deux paires de pinces, un palonnier et deux élingues 2 brins. L’angle de tête d’élingage ne doit pas dépasser 60° pour garantir la sécurité.
Les caractéristiques techniques de la pince 6107D sont les suivantes :
- Ouverture de 45 mm
- Capacité maximale d’utilisation (CMU) par paire : 4500 kg
- Capacité minimale de levage : 225 kg
- Dimensions précises pour chaque partie : A = 183 mm, B = 155 mm, C = 30 mm, D = 25 mm, E = 103 mm, F = 122 mm
- Poids par paire : 32 kg
La pince est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, attestant de sa conformité aux normes de sécurité en vigueur. Il est strictement interdit de lever plus d’une tôle à la fois.
Ce produit professionnel offre une solution fiable et sécurisée pour le levage de tôles fines, en limitant les risques liés à la flexion des matériaux et en garantissant une manipulation adaptée selon les dimensions des charges.
- ouverture (mm) : 45
- cmu par paire (kg) : 4500
- capacité de levage mini (kg) : 225
- a (mm) : 183
- b (mm) : 155
- c (mm) : 30
- d (mm) : 25
- e (mm) : 103
- f (mm) : 122
- poids par paire (kg) : 32
- angle de tête d’élingage maximum : 60°
- conforme à la directive européenne 2006/42/CE
- référence fournisseur : 6107D
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quelles épaisseurs et types de tôles cette pince est-elle adaptée ?
La pince à tôle horizontale THK LEVAC 6107D est conçue pour le levage de tôles horizontales de faible épaisseur susceptibles de fléchir, avec une dureté maximale de 300 brinell. Elle est spécifiquement adaptée aux tôles fines dont la flexion pourrait entraîner la chute si des pinces traditionnelles étaient utilisées.
Comment doit-on utiliser cette pince pour garantir la sécurité lors du levage ?
Cette pince doit impérativement être utilisée par paire, avec une élingue à 2 brins ou un palonnier. L’angle de tête d’élingage ne doit pas dépasser 60° et il est interdit de lever plus d’une tôle à la fois pour assurer la sécurité du levage.
Quelle est la capacité de levage de cette pince et quelles sont ses dimensions principales ?
La capacité maximale d’utilisation (CMU) par paire est de 4500 kg, avec une capacité minimale de levage de 225 kg. L’ouverture de la pince est de 45 mm et ses dimensions principales sont : A = 183 mm, B = 155 mm, C = 30 mm, D = 25 mm, E = 103 mm, F = 122 mm, pour un poids total de 32 kg par paire.
Quelles sont les configurations recommandées selon la taille des tôles à lever ?
Pour les tôles de faibles dimensions, le levage s’effectue avec une paire de pinces et une élingue 2 brins. Pour les tôles de grandes dimensions, il faut utiliser deux paires de pinces, un palonnier et deux élingues 2 brins afin d’assurer une répartition correcte de la charge.
