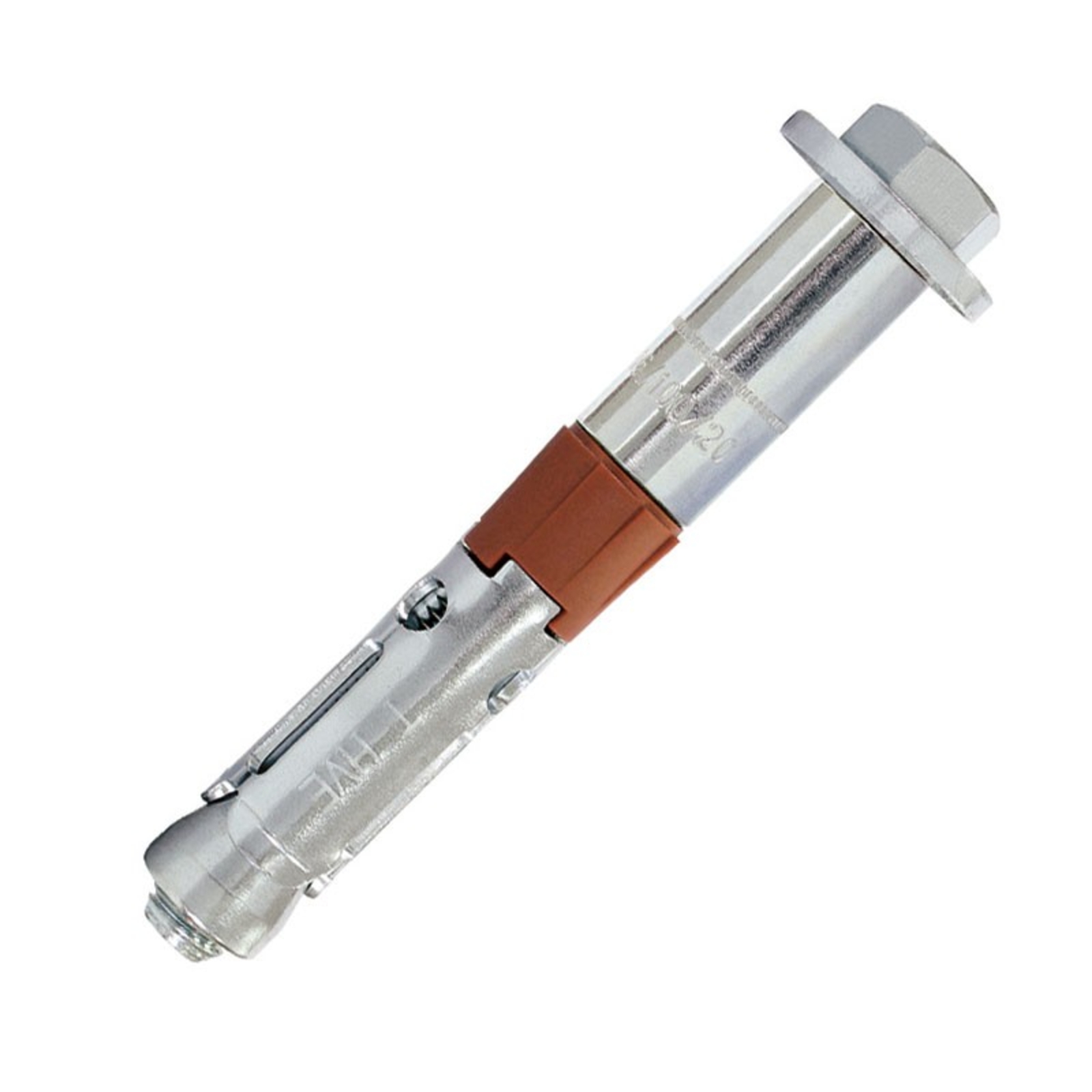

Le boulon de sécurité M16X140 - Lot de 5 SCELL-IT - HVE24/20 est une cheville de sécurité haute performance conçue pour assurer des fixations solides et durables dans des environnements exigeants, notamment en zones sismiques C1 et C2.
Ce boulon se caractérise par un placage parfait de la pièce à fixer, rendu possible grâce à une rondelle d'appui qui garantit une finition esthétique soignée.
Il intègre une bague en matière synthétique facilitant une installation optimale et rapide.
Fabriqué en acier électrozingué de classe 8.8, il offre des performances élevées, même sous contraintes sismiques, et bénéficie d’une tenue au feu de 120 minutes.
Ses dimensions techniques sont précises : un diamètre M16, une longueur totale de 140 mm, un diamètre de perçage de 24 mm, une profondeur minimale de perçage (h1) de 140 mm, une épaisseur de fixation (tfix) de 20 mm, une largeur de clé (SW) de 24 mm, un couple de serrage d’installation (tinst) de 160 Nm, ainsi qu’une profondeur d’ancrage effective (hef) de 105 mm.
Ce boulon est particulièrement adapté pour une pose simple et rapide à travers l’objet à fixer.
Il convient à la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
La cheville est homologuée selon l’agrément technique européen ETA 10/0060, option 1, garantissant sa performance en béton fissuré et non fissuré.
Les charges de service sont calculées pour du béton C20/25 avec coefficients de sécurité appliqués, assurant une résistance optimale en traction et cisaillement, y compris sous contraintes sismiques des catégories C1 et C2.
Pour l’installation, il est recommandé de percer un trou propre et adapté au diamètre, de dépoussiérer ce trou à l’aide d’un souffleur ou d’un outil adapté, puis d’insérer la cheville à travers la pièce à fixer avant de serrer au couple indiqué (160 Nm).
En résumé, ce boulon de sécurité allie robustesse, efficacité et esthétique pour des fixations sûres et durables, répondant aux exigences des environnements industriels et sismiques.
Le produit est conditionné en lot de 5 pièces.
Le boulon de sécurité M16X140 SCELL-IT HVE24/20 est une cheville de sécurité haute performance conçue pour des fixations solides et durables dans des environnements exigeants, notamment en zones sismiques C1 et C2. Fabriqué en acier électrozingué de classe 8.8, il garantit une excellente tenue mécanique même sous contraintes sismiques et une résistance au feu de 120 minutes.
Ce boulon se distingue par un placage parfait de la pièce à fixer, assuré par une rondelle d'appui, ainsi qu'une bague en matière synthétique qui facilite une installation optimale et rapide. Il est adapté pour une pose simple à travers l’objet à fixer, avec un couple de serrage recommandé de 160 Nm.
Ses caractéristiques techniques précises comprennent un diamètre M16, une longueur totale de 140 mm, un diamètre de perçage de 24 mm, une profondeur minimale de perçage de 140 mm, une épaisseur de fixation de 20 mm, une largeur de clé de 24 mm et une profondeur d’ancrage effective de 105 mm.
Ce boulon est homologué selon l’agrément technique européen ETA 10/0060 option 1, garantissant sa performance en béton fissuré et non fissuré. Les charges de service ont été calculées pour du béton C20/25, avec application des coefficients de sécurité, assurant une résistance optimale en traction et cisaillement, y compris sous contraintes sismiques des catégories C1 et C2.
Il est particulièrement recommandé pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
Pour l’installation, il convient de percer un trou propre adapté au diamètre, de dépoussiérer ce trou avec un souffleur ou outil adapté, d’insérer la cheville à travers la pièce à fixer puis de serrer au couple indiqué. Ce procédé garantit une fixation robuste, démontable et conforme aux exigences normatives.
En résumé, ce boulon de sécurité allie robustesse, efficacité, conformité et esthétique pour des fixations sûres et durables dans des environnements industriels et sismiques.
