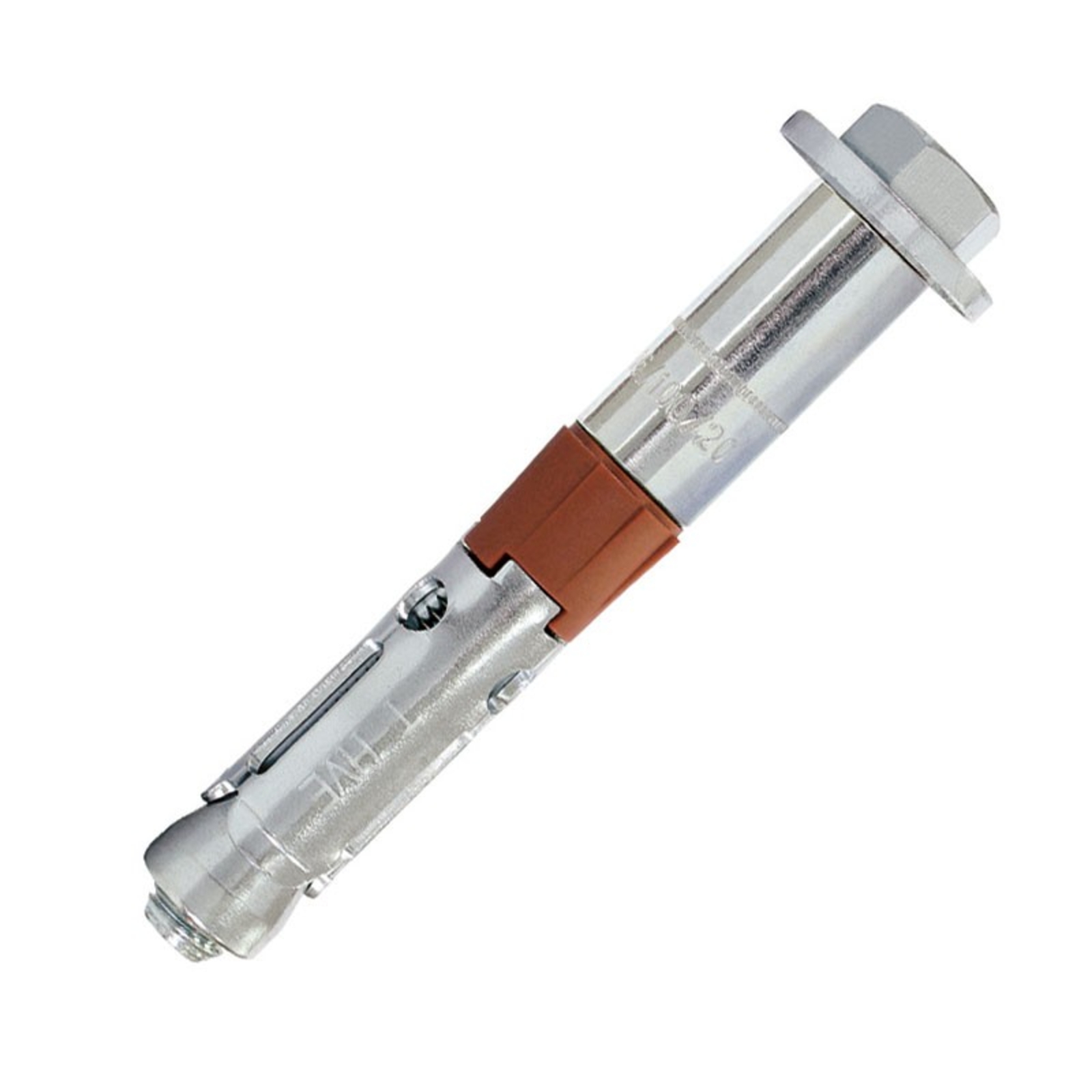

Cheville de sécurité et vis TH acier zingué M12X120 - Lot de 15 SCELL-IT - HVE18/20

La cheville de sécurité et vis TH acier zingué M12X120 SCELL-IT - HVE18/20 est une fixation haute performance conçue pour une pose simple, rapide et efficace.

Elle garantit un placage parfait de la pièce à fixer grâce à sa rondelle d'appui.
La bague en matière synthétique assure une installation optimale.
Fabriquée en acier électrozingué de classe 8.8, elle offre robustesse et durabilité, même sous contraintes sismiques des catégories C1 et C2.

Cette cheville bénéficie d'un agrément technique européen ETA Option 1, valable pour béton fissuré et non fissuré.
Elle dispose également d'une tenue au feu certifiée jusqu'à 120 minutes.

Elle est particulièrement adaptée pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels ou le supportage industriel.

Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre M12 avec une longueur totale de 120 mm.
- Diamètre de perçage recommandé de 18 mm.
- Profondeur minimale de perçage (h1) de 120 mm.
- Épaisseur de fixation (tfix) de 20 mm.
- Ouverture de clé (SW) de 19 mm.
- Profondeur d'installation (tinst) de 100 mm.
- Profondeur d'ancrage effective (hef) de 90 mm.
- Couple de serrage recommandé de 100 Nm.
- Diamètre maximal de perçage dans la pièce à fixer de 20 mm.

La mise en œuvre s’effectue en perçant le trou, en dépoussiérant soigneusement, en insérant la cheville à travers la pièce à fixer, puis en serrant au couple indiqué.

Les performances mécaniques sont optimisées pour résister à des charges importantes en traction et cisaillement, même en béton fissuré et sous contraintes sismiques.
Les charges de service sont calculées selon les coefficients de sécurité de l’ETA 10/0060 et ETAG001, avec un coefficient d’action partiel de 1,4, pour un béton C20/25.

Ce produit est livré en lot de 15 unités, répondant aux exigences des applications industrielles exigeantes, alliant robustesse, fiabilité et facilité de pose.
