Boulon de sécurité M16X170 - Lot de 5 SCELL-IT - HVE24/50

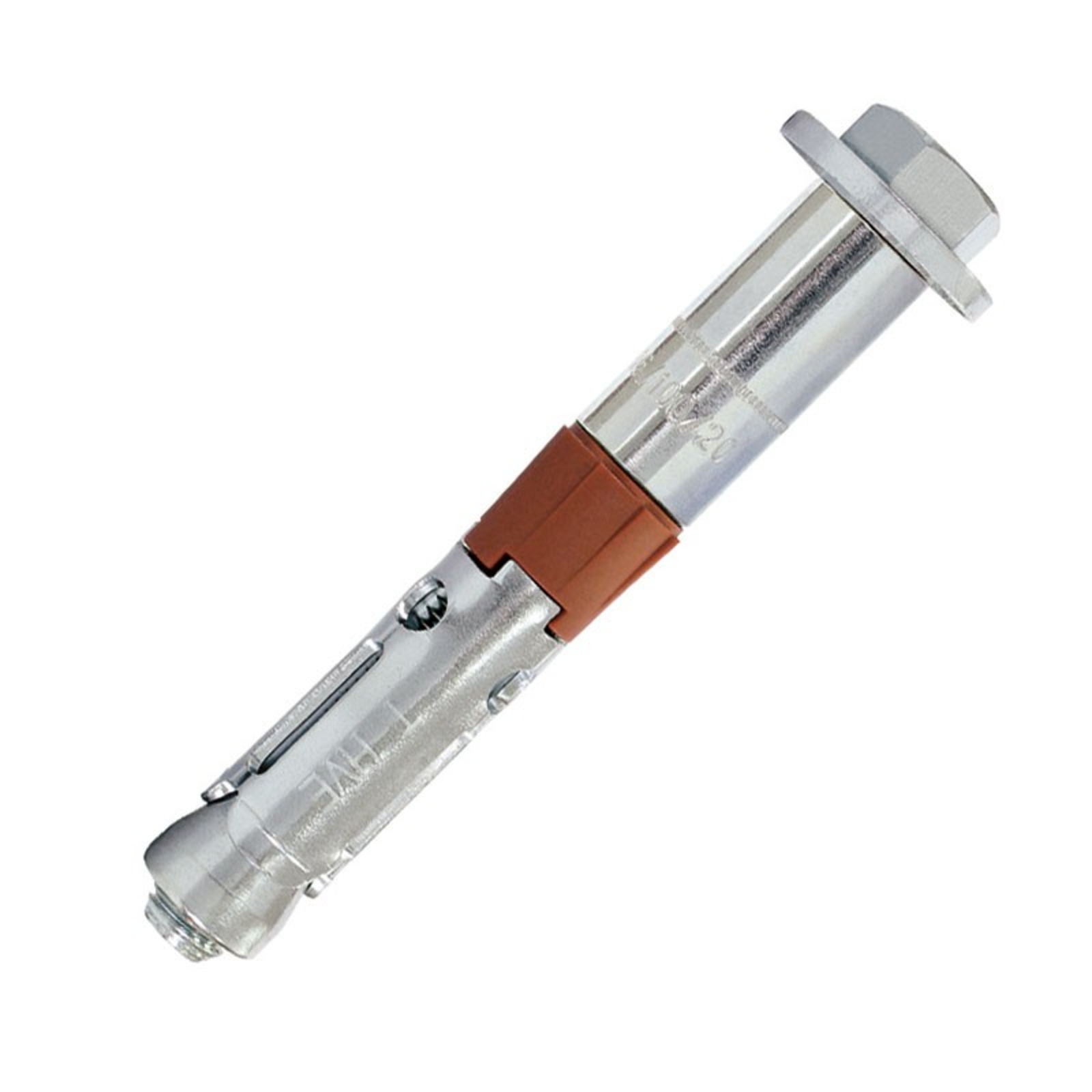

Le boulon de sécurité M16X170 SCELL-IT - HVE24/50 est une cheville de sécurité haute performance, spécialement conçue pour des fixations robustes et durables dans le béton fissuré et non fissuré.

Ce boulon est fabriqué en acier électrozingué de classe 8.8, garantissant des performances optimales même sous contraintes sismiques de catégorie C1/C2.
Il dispose d’une tête hexagonale qui facilite sa mise en œuvre.

L’esthétique est soignée grâce au placage parfait de la pièce à fixer, rendu possible par une rondelle d'appui intégrée.
Une bague en matière synthétique optimise l'installation en assurant un maintien efficace.

Les dimensions techniques principales du modèle M16X170 sont les suivantes :
- Diamètre du boulon : M16
- Longueur totale : 170 mm
- Diamètre de perçage recommandé : 24 mm
- Profondeur minimale de perçage (h1) : 140 mm
- Épaisseur de fixation (tfix) : 50 mm
- Profondeur d’ancrage effective (hef) : 105 mm
- Couple de serrage (Tinst) : 160 Nm
- Ouverture de clé (SW) : 24 mm

Ce boulon bénéficie d’une certification européenne ETA Option 1 (référence 10/0060) et d’une tenue au feu de 120 minutes (FB120).
Il est adapté à une utilisation sous actions sismiques, garantissant la sécurité dans les zones à risque.

Les applications types incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que la fixation de portes et portails industriels et le supportage industriel.

La mise en œuvre est simple et rapide :
- Percer le trou selon les dimensions recommandées
- Dépoussiérer soigneusement le trou
- Monter la cheville à travers la pièce à fixer
- Serrer au couple indiqué pour assurer une fixation optimale

Les charges de service sont calculées pour un béton standard C20/25, en tenant compte des coefficients de sécurité conformément à l’ETAG001.
Le boulon supporte des charges en traction jusqu’à 2140 daN et en cisaillement jusqu’à 5250 daN en béton non fissuré.

Le conditionnement se fait en lot de 5 pièces, facilitant la gestion et l’approvisionnement sur chantier.

En résumé, le boulon de sécurité M16X170 SCELL-IT HVE24/50 allie robustesse, facilité de pose, conformité aux normes européennes et performances élevées, même en conditions sismiques, pour des fixations fiables et durables dans le béton.
