Cheville de sécurité et vis TH acier zingué M12X150 - Lot de 15 SCELL-IT - HVE18/50

Cheville de sécurité et vis TH acier zingué M12X150 - Lot de 15 SCELL-IT - HVE18/50

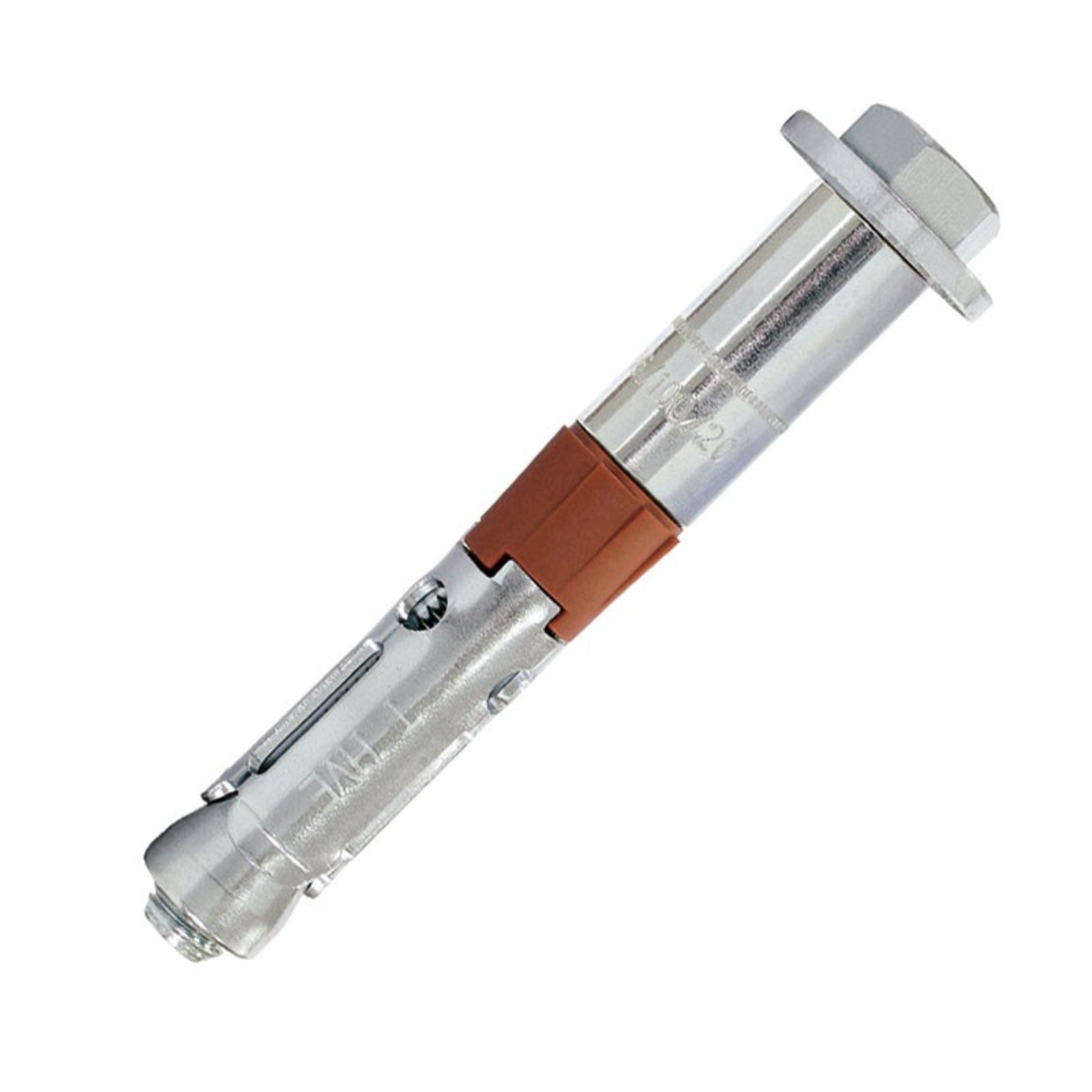

Cette cheville de sécurité haute performance est fabriquée en acier électrozingué de classe 8.8, garantissant une résistance mécanique élevée même sous contraintes sismiques.
Elle est équipée d’une rondelle d’appui assurant un placage parfait de la pièce à fixer.
Une bague en matière synthétique facilite une installation optimale et sécurisée.

Conçue pour une utilisation dans le béton fissuré ou non fissuré, cette cheville bénéficie d’une homologation européenne (ATE Option 1 - ETA 10/0060).
Elle est certifiée pour une tenue au feu de 120 minutes et peut être employée en zone sismique catégorie C1 et C2.

Les applications principales concernent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.

Les caractéristiques techniques précises sont :
- Diamètre de la cheville : M12
- Longueur totale : 150 mm
- Diamètre de perçage : 18 mm
- Profondeur minimale de perçage (h1) : 120 mm
- Épaisseur de la pièce à fixer (tfix) : 50 mm
- Taille de la clé (SW) : 19 mm
- Profondeur d’installation (tinst) : 100 mm
- Profondeur d’ancrage effective (hef) : 90 mm

La mise en œuvre s’effectue en perçant un trou dans le support, en dépoussiérant soigneusement ce trou, puis en insérant la cheville à travers la pièce à fixer.
Le serrage doit être réalisé au couple recommandé de 100 N·m.

Les performances mécaniques sont élevées, avec une capacité de charge en traction allant jusqu’à 1190 daN en béton fissuré et 1670 daN en béton non fissuré pour ce diamètre M12.
La cheville présente également une excellente résistance au cisaillement.
Ces valeurs intègrent un coefficient de sécurité conformément aux normes ETA et ETAG001, pour un béton standard C20/25.

Cette cheville est démontable, ce qui facilite la maintenance ou le remplacement des éléments fixés.

En résumé, la cheville de sécurité SCELL-IT HVE18/50 combine robustesse, fiabilité et facilité de pose pour des fixations durables en milieux industriels ou dans des constructions soumises à des contraintes sismiques.
