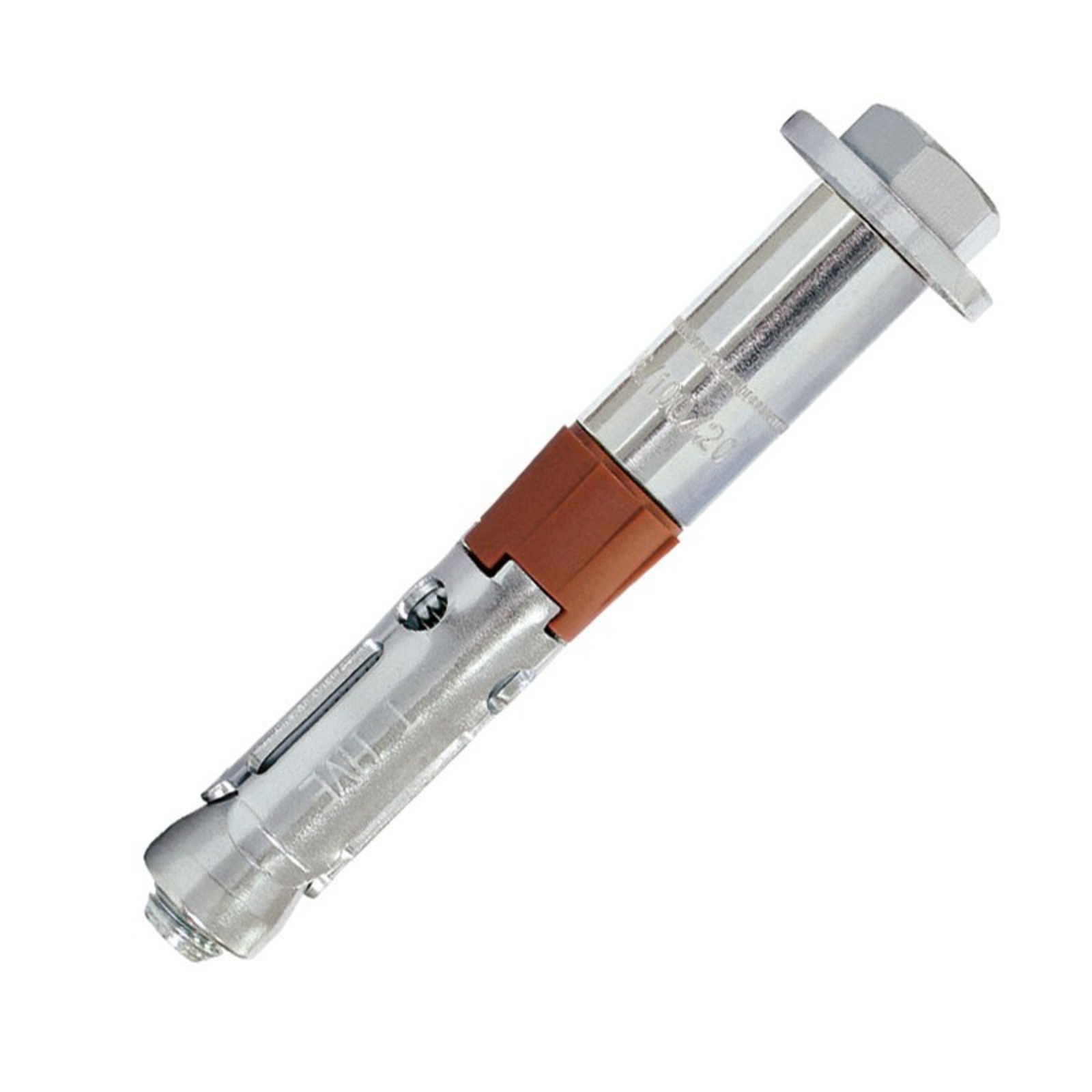

Cheville de sécurité et vis TH acier zingué M10x100 - Lot de 20 SCELL-IT - HVE16/20

La cheville de sécurité et vis TH acier zingué M10x100 SCELL-IT HVE16/20 est une solution performante conçue pour la fixation dans le béton fissuré et non fissuré.

Fabriquée en acier électrozingué de qualité 8.8, elle garantit une excellente résistance mécanique, notamment en cas de contraintes sismiques de catégorie C1 et C2.
Elle est équipée d’une rondelle d’appui assurant un placage parfait de la pièce à fixer, ainsi que d’une bague en matière synthétique qui facilite et optimise son installation.

Cette cheville est particulièrement adaptée aux applications industrielles telles que la fixation de profils métalliques (garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles), les portes et portails industriels, ainsi que le supportage industriel.

La mise en œuvre est simple et rapide : il suffit de percer un trou de 16 mm de diamètre, de le dépoussiérer, d’insérer la cheville à travers la pièce à fixer, puis de serrer au couple recommandé de 50 Nm.
La profondeur d’ancrage effective est de 70 mm, avec une longueur totale de cheville de 100 mm et une épaisseur maximale de fixation de 20 mm.

Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre de la cheville : M10
- Longueur totale : 100 mm
- Diamètre de perçage : 16 mm
- Profondeur minimale de perçage : 100 mm
- Profondeur d’ancrage effective (hef) : 70 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 20 mm
- Taille de la clé (SW) : 17 mm
- Couple de serrage (Tinst) : 50 Nm

Ce produit bénéficie d’une certification européenne ATE Option 1 (ETA 10/0060) pour béton fissuré et non fissuré.
Il est également classé pour une tenue au feu de 120 minutes, garantissant une sécurité renforcée en cas d’incendie.

Les performances mécaniques sont élevées, avec des charges de service importantes en traction et en cisaillement : 2100 daN en traction et 2100 daN en cisaillement pour le diamètre M10 dans du béton non fissuré de classe C20/25, avec application des coefficients de sécurité.

La cheville est démontable grâce à sa conception femelle, ce qui facilite la maintenance ou le remplacement si nécessaire.

Conditionnée en lot de 20 pièces, cette cheville de sécurité SCELL-IT HVE16/20 se distingue par sa fiabilité, sa facilité de pose et ses performances adaptées aux environnements industriels exigeants, notamment ceux soumis à des contraintes sismiques et à des risques d’incendie.
