Vis à filetage métrique : guide complet pour bien choisir

Sur Bati-Avenue, retrouvez dans notre rayon quincailleries et fixations une gamme complète de vis à filetage métrique pour tous vos assemblages de chantier : vis à tête hexagonale (TH), vis à tête cylindrique (TC), vis à tête fraisée (TF), mais aussi des vis spécifiques pour bardage, penture ou applications en nylon. Disponibles en acier zingué, acier brut, inox A2 ou nylon, avec des classes de résistance 4.8, 8.8 et 10.9, ces visseries répondent aux exigences des professionnels comme des bricoleurs expérimentés. Des marques reconnues comme Scell-It, Klipper, Index, Fischer, Edma, Stilker et Forch composent cette sélection, complétée par des tiges filetées, rondelles et chevilles homologuées ETE Opt. 1. Commandez en vrac par boîte de 10 à 1 000 pièces, en sachets d'appoint ou en coffrets d'assortiments selon vos besoins terrain.

Qu'est-ce que le filetage métrique ?

Définition et norme ISO 68-1

Le filetage métrique ISO est le type de filetage le plus répandu dans la visserie-boulonnerie à usage général. Son profil de base, une coupe en triangle équilatéral avec un flanc de filet à 60°, est défini par la norme ISO 68-1, qui spécifie la géométrie fondamentale applicable à toutes les vis et écrous métriques standard.

Ce filetage normalisé est identifié par la lettre M, suivie du diamètre nominal exprimé en millimètres : M3, M6, M8, M10, M14, M20, M30, etc. Le pas, lui aussi exprimé en mm, indique l'avancement de la vis par tour.

La norme ISO 68-1 est complétée par l'ISO 261 pour les combinaisons diamètre-pas, et par l'ISO 965 pour les tolérances. Elle correspond également à la norme DIN allemande, ce qui garantit une interchangeabilité mondiale entre les pièces filetées.

Comment se lit la notation M + diamètre + pas

La notation suit une logique simple : M indique un filetage métrique ISO, le chiffre qui suit correspond au diamètre nominal en millimètres, et le second chiffre, séparé par un ×, précise le pas en mm. Ainsi, M10×1,5 désigne une vis de 10 mm de diamètre avec un pas de 1,5 mm entre deux filets consécutifs.

Lorsque le pas n'est pas mentionné, par exemple simplement M8, il s'agit du pas gros standard, implicitement reconnu selon les normes ISO. À l'inverse, un pas fin doit toujours être précisé explicitement dans la désignation, car plusieurs variantes coexistent pour un même diamètre.

Sur les fiches produits Bati-Avenue, ces informations figurent dans les caractéristiques techniques : vérifiez systématiquement le diamètre et le pas avant toute commande pour garantir la compatibilité de votre ensemble fileté.

Filetage métrique vs filetage impérial

Deux systèmes coexistent dans le monde de la visserie : le filetage métrique (ou filetage isométrique), dominant en Europe, et le filetage impérial, principalement utilisé aux États-Unis et sur les équipements d'origine anglo-saxonne.

La différence fondamentale tient à l'unité de mesure et à la géométrie du filet. Le filetage triangulaire métrique présente un angle de flanc de 60°, tandis que le filetage impérial de type BSW (British Standard Pipe) affiche un angle de 55°. Côté pas, le système métrique exprime la distance entre deux sommets de filets en millimètres (ex. : M8×1,25), là où le système impérial indique un nombre de filets par pouce (TPI).

Conséquence directe sur le chantier : un boulon métrique n'est pas compatible avec un écrou impérial, même à diamètre apparent similaire. Vérifiez toujours le système de filetage de vos équipements avant de commander votre visserie.

Tableau des dimensions : de M2 à M33

Diamètre nominal et pas standard (M2 à M16)

Pour les diamètres courants en visserie de chantier, le pas gros constitue la référence de base selon la norme ISO. Voici les valeurs à retenir pour les tailles les plus utilisées :

M2 → pas 0,4 mm
M4 → pas 0,7 mm
M5 → pas 0,8 mm
M7 → pas 1 mm
M8 → pas 1,25 mm
M10 → pas 1,5 mm
M12 → pas 1,75 mm
M16 → pas 2 mm

Ces combinaisons diamètre-pas offrent un bon compromis entre caractéristiques mécaniques et facilité de réalisation, ce qui explique leur omniprésence dans les assemblages courants.

Sur Bati-Avenue, les vis à filetage métrique disponibles couvrent l'ensemble de cette plage, des petits diamètres M2 aux sections plus robustes comme le M16, dans plusieurs matériaux et classes de résistance adaptés à vos usages terrain.

Dimensions M20, M24, M30 et M33

Au-delà du M16, on entre dans la catégorie des grandes visseries métriques, réservées aux assemblages structurels lourds : charpentes métalliques, fixations sur béton, équipements industriels ou assemblages soumis à de fortes contraintes mécaniques.

Les pas gros de référence pour ces diamètres sont les suivants :

M20 → pas 2,5 mm
M24 → pas 3 mm
M30 → pas 3,5 mm
M33 → pas 3,5 mm

Des variantes en pas fin existent également — notamment M20×2 ou M24×2 — pour les applications exigeant une meilleure résistance aux vibrations ou un réglage plus précis.

Sur Bati-Avenue, ces dimensions sont disponibles en acier zingué et inox A2, en classes de résistance 8.8 et 10.9, conditionnées en boîtes de 10 à 50 pièces selon le diamètre. Vérifiez le pas retenu avant commande : M30 et M33 partagent le même pas gros, mais leurs cotes d'encombrement restent distinctes.

Diamètre de pré-perçage et trou de passage

Deux notions distinctes à bien maîtriser avant tout perçage : le diamètre de pré-perçage (ou avant-trou) désigne le trou réalisé avant taraudage pour créer un filetage interne, tandis que le trou de passage est le perçage lisse permettant à la vis de traverser librement une pièce sans engager le filetage.

Pour le pré-perçage, le diamètre s'obtient en soustrayant le pas au diamètre nominal. Une vis M5 (pas 0,8 mm) nécessite un avant-trou de 4,2 mm ; une M18 (pas 2,5 mm) requiert 15,5 mm. Ces valeurs varient selon le matériau usiné.

Pour le trou de passage, la norme NF E 25-017 / ISO 273 définit trois séries, fine, moyenne et large, selon le niveau de précision requis. Une vis M24 passe ainsi dans un trou de 25, 26 ou 28 mm selon la série retenue.

Retrouvez sur Bati-Avenue les vis métriques de M4 à M52 avec leurs caractéristiques techniques complètes pour dimensionner vos perçages en toute fiabilité.

Pas gros ou pas fin : lequel choisir ?

Le pas gros : usage courant en boulonnerie

Le pas gros est la série de référence en visserie-boulonnerie métrique : c'est le filetage standard, le plus répandu, et le premier à retenir pour vos assemblages courants. Lorsqu'une vis métrique ne précise pas de valeur de pas, par exemple M10 ou M12, il s'agit systématiquement d'un pas gros.

Ses filets plus espacés permettent un vissage rapide et facilitent la mise en œuvre, même dans des conditions de chantier exigeantes. Le pas gros offre également une bonne tolérance aux impuretés et aux légères imperfections de surface, ce qui le rend particulièrement adapté aux assemblages sur métaux ferreux, acier ou aluminium.

Pour la grande majorité des applications, fixations structurelles, assemblages démontables, visserie standard de M4 à M42, le pas gros reste le choix le plus judicieux en termes de fiabilité et de rapidité d'exécution.

Le pas fin : précision et résistance aux vibrations

Dès que l'assemblage est soumis à des vibrations répétées, moteurs, compresseurs, équipements mécaniques, le pas fin s'impose comme la référence technique à privilégier. Ses filets plus rapprochés réduisent l'angle d'hélice du filetage, ce qui limite mécaniquement le risque de desserrage spontané sous contraintes dynamiques.

Cette géométrie spécifique offre également une meilleure résistance à la traction pour un même diamètre nominal : le noyau de la vis est plus épais, ce qui améliore la tenue à l'arrachement. Pour un M10, par exemple, passer d'un pas gros (1,5 mm) à un pas fin (1,25 mm ou 1,0 mm) se traduit par un serrage plus progressif et un maintien accru dans le temps.

Le pas fin est également recommandé lorsque la paroi taraudée est mince, ou lorsqu'un réglage micrométrique précis est nécessaire, chaque tour de vis déplace très peu la fixation. Sur Bati-Avenue, vous trouverez des vis à pas fin dans les diamètres M8 à M36, en acier classe 10.9 et en inox A2, pour répondre aux exigences des montages les plus sollicités.

Comment mesurer le pas d'un filetage ?

Avec un peigne à filet : méthode rapide

Pour identifier rapidement le pas d'un filetage métrique, le peigne à filet, aussi appelé jauge de filetage, reste l'outil de référence sur chantier. Son principe est simple : faites glisser les lames calibrées du peigne contre le filetage de votre vis, l'une après l'autre, jusqu'à trouver celle qui s'emboîte parfaitement sans jeu ni interstice.

Tenez le peigne verticalement contre une source lumineuse : si un espace lumineux reste visible entre la lame et les filets, passez à la lame immédiatement supérieure ou inférieure. Lorsque la lame épouse exactement le profil du filetage, lisez directement la valeur gravée, par exemple 1,25 mm ou 1,5 mm, pour obtenir votre pas.

Cette méthode non destructive s'applique aussi bien aux filetages extérieurs (vis, boulons, tiges filetées) qu'aux filetages intérieurs (écrous, taraudages). Le peigne à filetage M4-M45 KS TOOLS disponible sur Bati-Avenue couvre une large plage de filetages métriques, avec des lames en acier HSS et un réglage par vis moletée pour un guidage stable.

Sans peigne : calcul sur n intervalles

Sans peigne à filet sous la main, un pied à coulisse suffit pour déterminer le pas avec fiabilité. Positionnez les mâchoires sur n sommets de filets consécutifs, mesurez la distance totale, puis divisez par le nombre d'intervalles — soit n − 1 espaces.

Concrètement : si vous relevez 10 mm sur 9 intervalles, vous obtenez un pas de 1,11 mm, que vous rapprochez du pas standard le plus proche dans le tableau ISO (ici, 1,0 mm ou 1,25 mm selon le diamètre nominal). Multiplier les intervalles mesurés, 8, 10, voire plus, réduit l'erreur de lecture et affine le résultat, notamment sur les filetages fins où les crêtes sont très rapprochées.

Cette méthode de calcul sur n intervalles s'applique à toute la gamme métrique, du M1 aux grandes sections comme le M27, M39 ou M48. Croisez ensuite le pas obtenu avec le diamètre nominal mesuré au pied à coulisse pour identifier précisément votre vis par rapport aux standards DIN/ISO.

Erreurs fréquentes à éviter

Plusieurs pièges reviennent régulièrement lors de la mesure du pas d'un filetage métrique. Le premier : mesurer sur un seul intervalle entre deux crêtes. Un seul filet offre trop peu de recul pour une lecture fiable, travaillez toujours sur une longue portée pour limiter les erreurs d'appréciation.

Autre confusion classique : confondre le filetage métrique et le filetage impérial. Certaines valeurs sont très proches visuellement, notamment autour des diamètres courants. Un M7 ou un M56 mal identifié peut sembler compatible avec une référence impériale, sans l'être réellement.

Prenez également garde à ne pas mesurer sur un filetage encrassé ou oxydé : la pointe du filetage et la coupe du filetage peuvent être altérées, ce qui fausse la lecture. Nettoyez systématiquement la vis avant toute mesure. Enfin, vérifiez si le filetage présente un aspect conique, un diamètre qui varie le long de la vis, car la translation par une vis conique ne suit pas les mêmes règles qu'un filetage cylindrique standard.

Les types de têtes de vis métriques

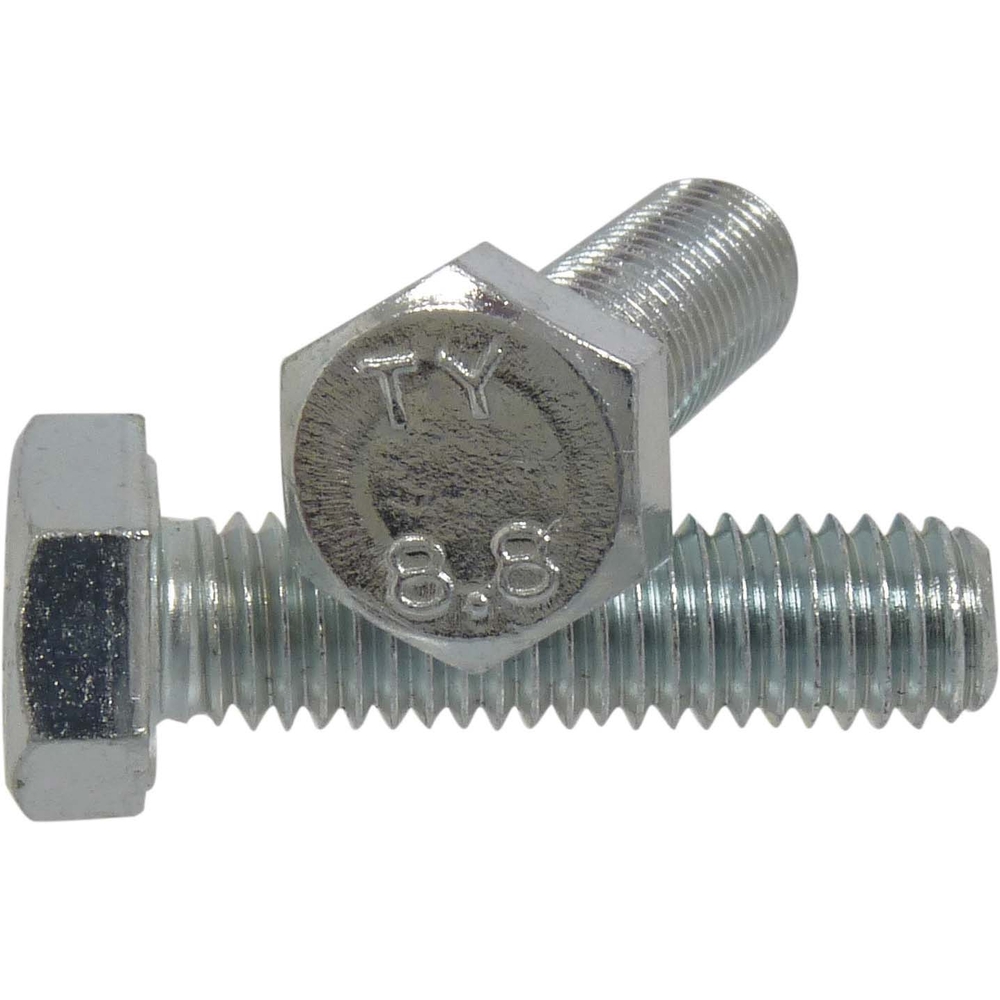

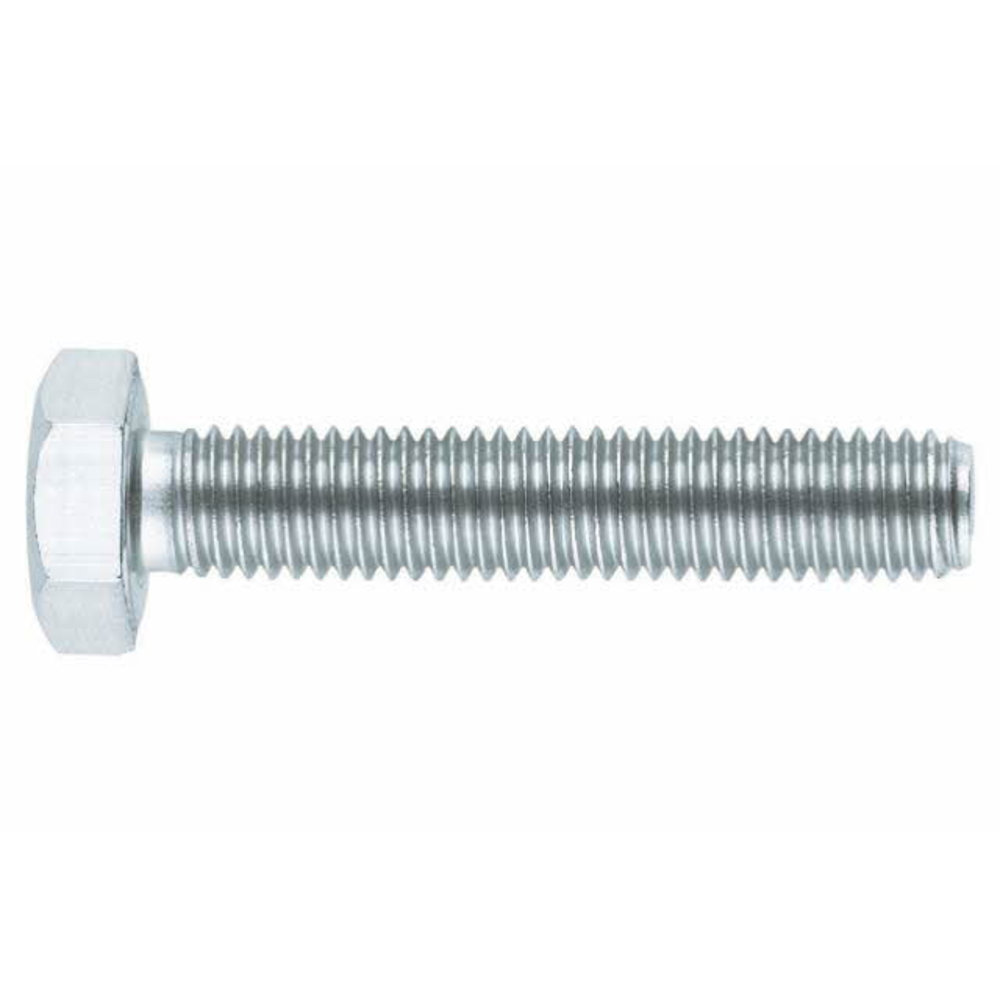

Tête hexagonale TH : DIN 931 et DIN 933

La vis à tête hexagonale (TH) est la référence incontournable pour les assemblages mécaniques sur métaux : sa tête à six pans permet un serrage à la clé ou à la douille, avec un couple contrôlé et une prise en main fiable même dans des conditions de chantier exigeantes.

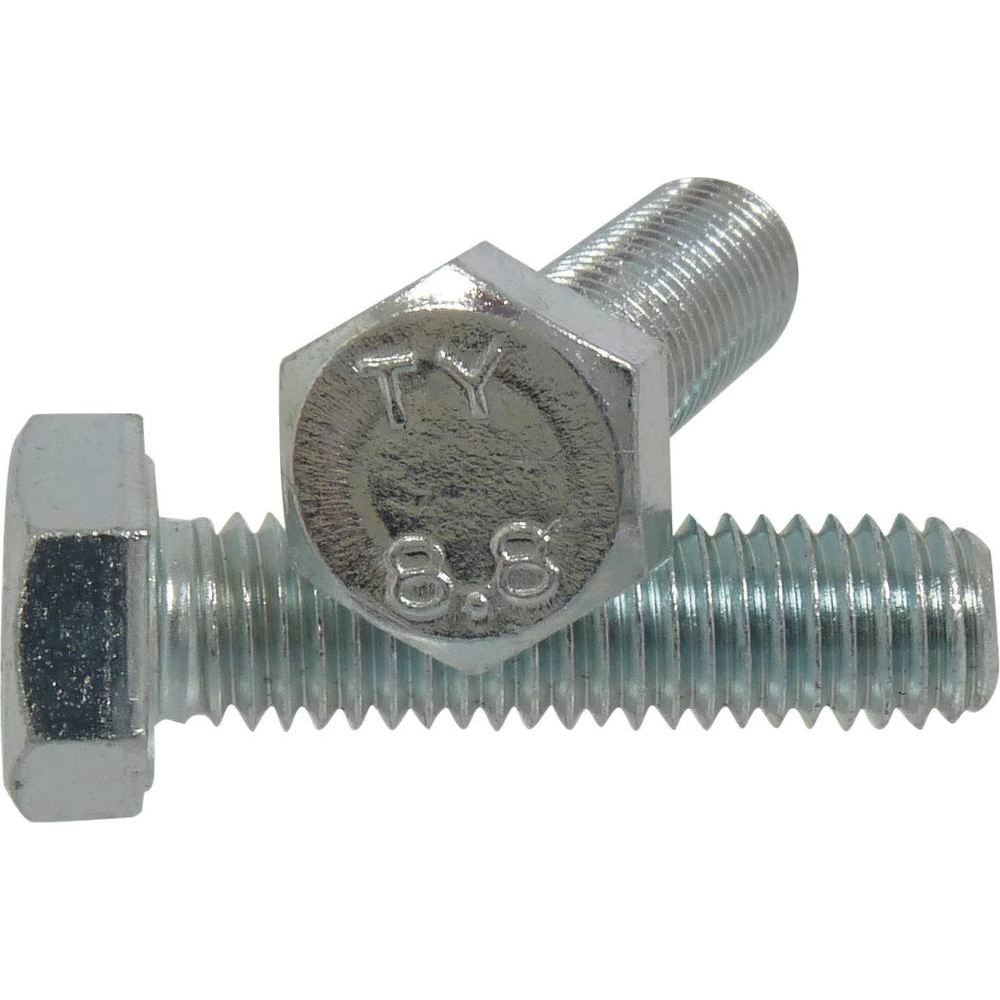

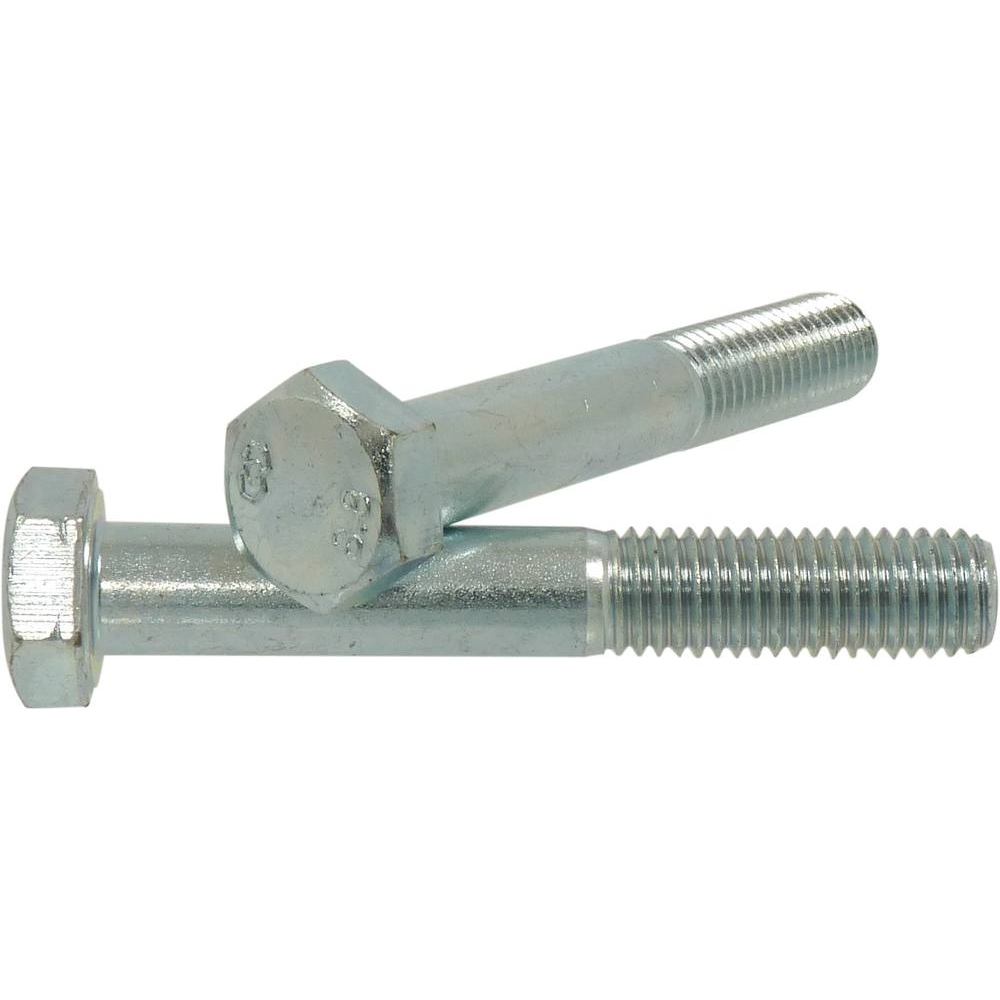

Deux normes coexistent selon la longueur du filetage. La DIN 931 (équivalent ISO 4014) correspond au filetage partiel : la tige comporte une zone lisse sous la tête, ce qui renforce la résistance à la rupture et convient aux assemblages structurels soumis à de fortes contraintes. La DIN 933 (équivalent ISO 4017) présente un filetage total sur toute la longueur de la tige, idéal pour les matériaux de faible épaisseur ou les assemblages à profondeur de vissage variable.

Sur Bati-Avenue, la marque Klipper propose ces deux références en acier zingué, brut et inox A2, dans une large plage de diamètres métriques.

Tête cylindrique TC et tête fraisée TF

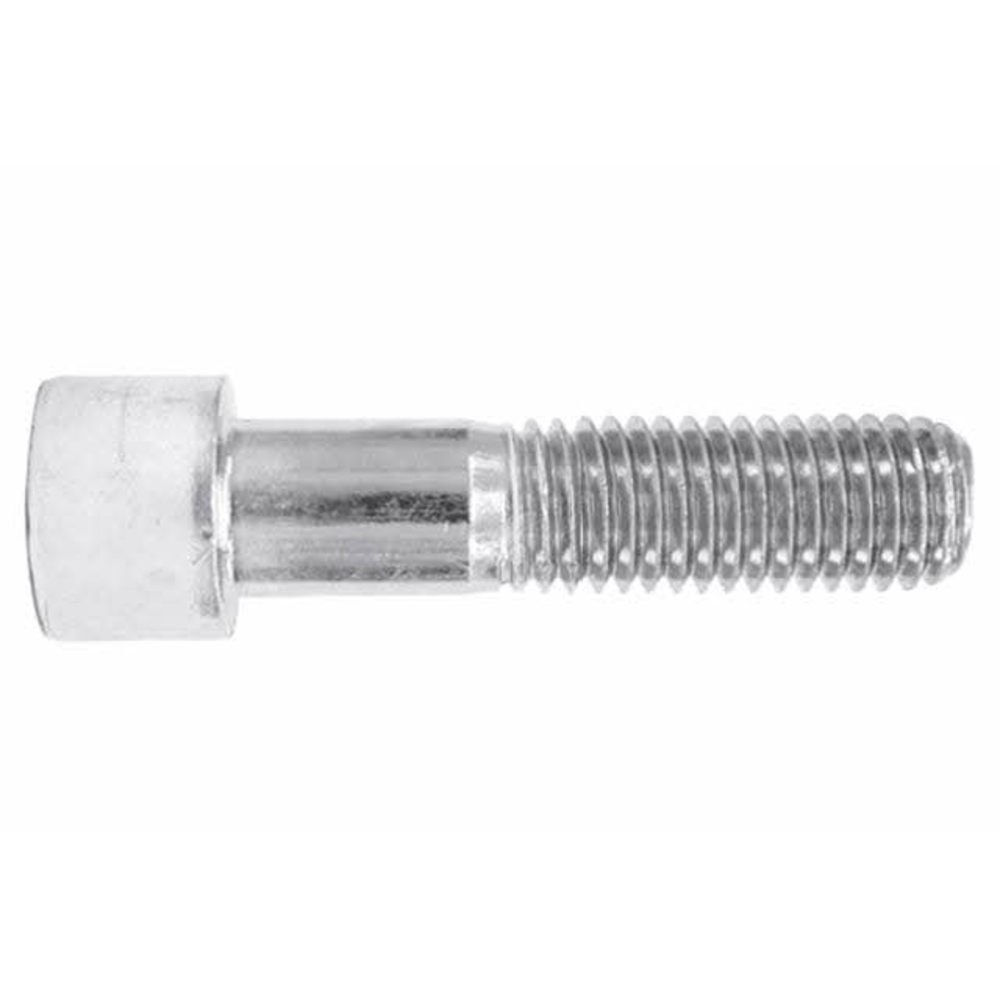

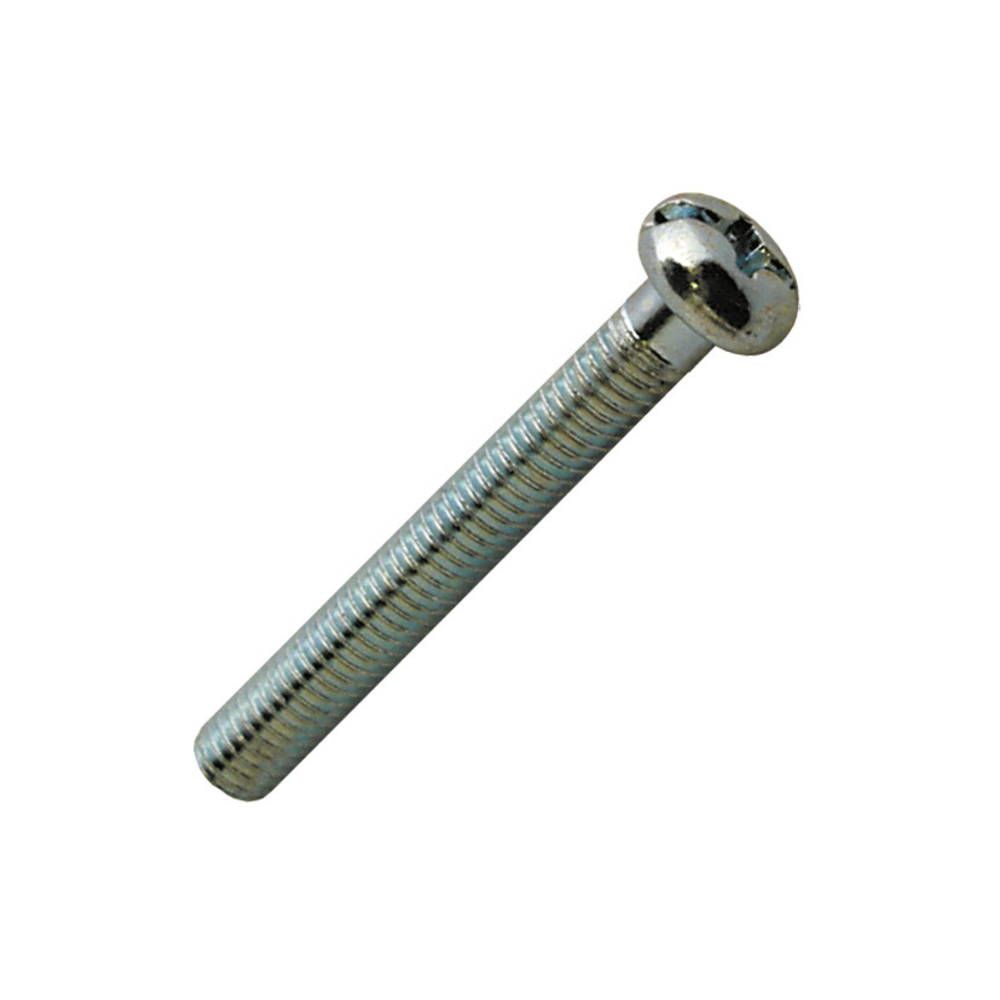

La vis à tête cylindrique (TC) se distingue par sa tête en saillie au-dessus de la surface : sa géométrie cylindrique génère une forte pression d'appui lors du serrage, ce qui en fait un choix adapté aux assemblages sur métaux et aux structures mécaniques. Elle est disponible avec empreinte standard ou 6 pans creux, conformément à la norme DIN 7985 (VMTC).

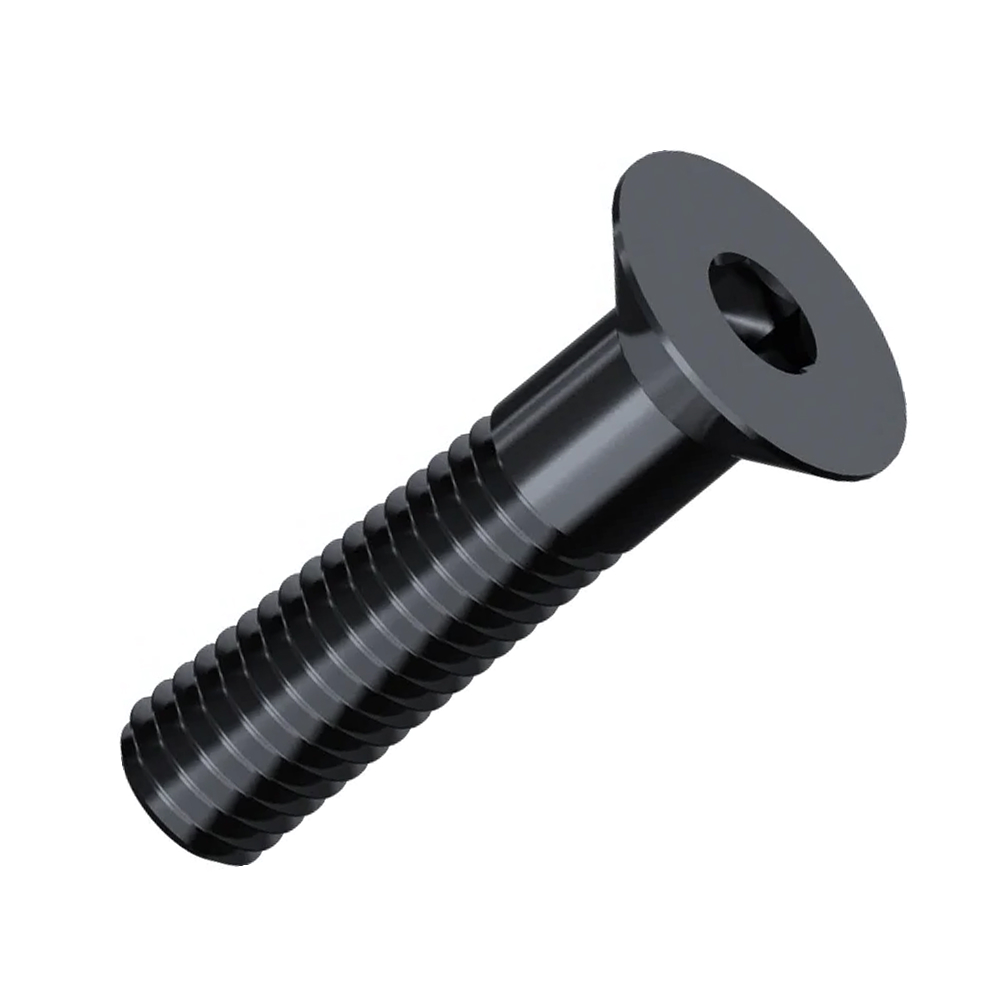

La vis à tête fraisée (TF), quant à elle, répond à une logique de finition : sa tête conique s'encastre dans le matériau pour obtenir une surface parfaitement affleurante, sans aspérité ni débordement. Elle convient aux assemblages où la tête ne doit pas dépasser, notamment sur tôle fine ou matériaux tendres. Ses empreintes sont 6 pans creux ou cruciformes, selon la norme DIN 7991.

Sur Bati-Avenue, ces deux typologies sont disponibles en acier zingué et inox A2, en boîtes ou sachets selon vos volumes de chantier.

Vis spécifiques : penture, nylon, bardage HDS

Au-delà des têtes standard, certaines applications de chantier réclament des vis métrique à usage spécifique, pensées pour des contraintes bien précises.

Les vis penture indémontables sont conçues pour la fixation sécurisée des pentures et gonds : une fois posées, elles ne peuvent plus être dévissées sans détériorer le support, ce qui garantit une résistance aux tentatives d'effraction sur portails, volets ou portes extérieures.

Les vis nylon répondent, elles, à des besoins d'isolation électrique ou de protection contre la corrosion dans des environnements humides ou chimiquement agressifs.

Enfin, les vis pour bardage HDS sont spécifiquement adaptées à la fixation de panneaux de façade sur ossatures acier ou bois : leur géométrie de filetage et leur revêtement garantissent une tenue durable face aux intempéries et aux variations thermiques. Retrouvez ces références sur Bati-Avenue, en boîtes ou sachets d'appoint selon vos besoins.

Matériaux et classes de résistance

Acier zingué, inox A2 et acier brut

Le choix du matériau conditionne directement la durabilité de votre assemblage selon l'environnement d'exposition. L'acier zingué, ou zingué blanc, bénéficie d'un dépôt de zinc protecteur qui le rend adapté aux applications intérieures et aux zones faiblement exposées à l'humidité : un bon compromis entre protection et coût maîtrisé pour la visserie courante de chantier.

L'acier brut (ou noir) convient aux montages en milieu sec, non exposés aux agents corrosifs. Sa résistance mécanique est solide, mais sans traitement de surface, il reste sensible à l'oxydation dès que les conditions d'humidité varient.

L'inox A2, protégé dans la masse par sa composition en chrome-nickel, s'impose dans les environnements humides, les poses extérieures ou les espaces soumis à des variations climatiques régulières. Sur Bati-Avenue, ces trois finitions sont disponibles selon les typologies de vis et les classes de résistance proposées.

Classes 4.8, 8.8 et 10.9 : quand les utiliser

La classe de résistance gravée sur la tête de la vis n'est pas un détail : elle détermine directement la capacité de votre assemblage à tenir sous charge.

La classe 4.8 convient aux fixations légères et non structurelles — mobilier, équipements sans sollicitation mécanique forte. Économique et polyvalente, elle reste adaptée aux montages courants sans contrainte particulière.

La classe 8.8 est la référence pour la plupart des assemblages de chantier : charpente métallique, fixations sur structures, liaisons boulonnées soumises à des efforts significatifs. Son rapport résistance/ductilité en fait un choix fiable et sûr.

La classe 10.9, réservée aux applications à précharge élevée ou aux assemblages soumis à des charges dynamiques, offre une résistance supérieure d'environ 30 % par rapport à la 8.8. Elle s'utilise lorsque la sécurité de la liaison est essentielle et que les contraintes mécaniques sont critiques.

Comment choisir votre visserie métrique ?

Selon le matériau à assembler et la charge

Deux questions structurent votre choix : quel matériau assemblez-vous et quelle charge l'assemblage devra-t-il supporter ?

Pour des assemblages sur acier ou tôle épaisse, privilégiez une vis à filetage métrique de classe 8.8 minimum, avec un diamètre proportionnel à l'effort attendu. Dès que les contraintes sont élevées ou dynamiques, structures mécaniques, équipements vibrants, orientez-vous vers la classe 10.9, nettement plus performante sous précharge.

Pour des fixations légères sans sollicitation structurelle, la classe 4.8 en acier zingué suffit amplement et reste économique.

Sur les matériaux composites ou les assemblages mixtes, vérifiez la compatibilité des métaux en contact pour éviter toute corrosion galvanique : une vis inox A2 sur support aluminium demande une attention particulière. Consultez les fiches techniques disponibles sur Bati-Avenue pour affiner votre sélection selon chaque configuration terrain.

Selon l'environnement : intérieur, extérieur, corrosif

L'environnement d'exposition est souvent le critère décisif que l'on sous-estime au moment de commander sa visserie métrique.

En intérieur sec, l'acier zingué offre une protection suffisante pour la quasi-totalité des assemblages courants : second œuvre, structures légères, fixations sur métal ou béton sans humidité persistante.

Dès que la pose s'effectue en extérieur, terrasse, façade, ossature bardage, ou dans un local humide, l'inox A2 s'impose. Sa composition chrome-nickel lui confère une résistance durable à l'oxydation atmosphérique sans entretien particulier.

Pour les milieux corrosifs, environnement marin, industriel ou chimiquement agressif, montez en gamme vers l'inox A4, dont la teneur en molybdène garantit une tenue nettement supérieure face aux chlorures et aux acides. Retrouvez sur Bati-Avenue les références adaptées à chaque niveau d'exposition, dans les diamètres et classes de résistance qui correspondent à vos contraintes réelles.

Visserie métrique disponible sur Bati-Avenue

Marques : Scell-It, Klipper, Index, Fischer, Forch

Plusieurs marques référencées sur Bati-Avenue couvrent l'ensemble des besoins en visserie métrique pour les professionnels comme pour les bricoleurs exigeants.

Scell-It se distingue par sa maîtrise des solutions de fixation complètes : vis à tête cylindrique, chevilles universelles et scellements chimiques haute résistance, tous adaptés aux supports béton, maçonnerie et béton cellulaire. Klipper est reconnu pour sa visserie auto-taraudeuse et ses coffrets d'assortiments pratiques sur chantier. Index propose une visserie métrique à tête hexagonale filetage total en acier zingué, conditionnée en boîtes de 25 à 200 pièces selon le diamètre.

Fischer couvre les applications structurelles avec ses tiges filetées et ses chevilles homologuées. Forch complète la sélection avec des références techniques orientées usage professionnel intensif.

Accessoires : tiges filetées, rondelles, chevilles

Pour compléter votre visserie métrique, Bati-Avenue propose une sélection d'accessoires de pose directement compatibles avec vos assemblages :

Tiges filetées en acier zingué ou inox, pour fixations sur mesure et ancrages dans béton, maçonnerie ou pierre

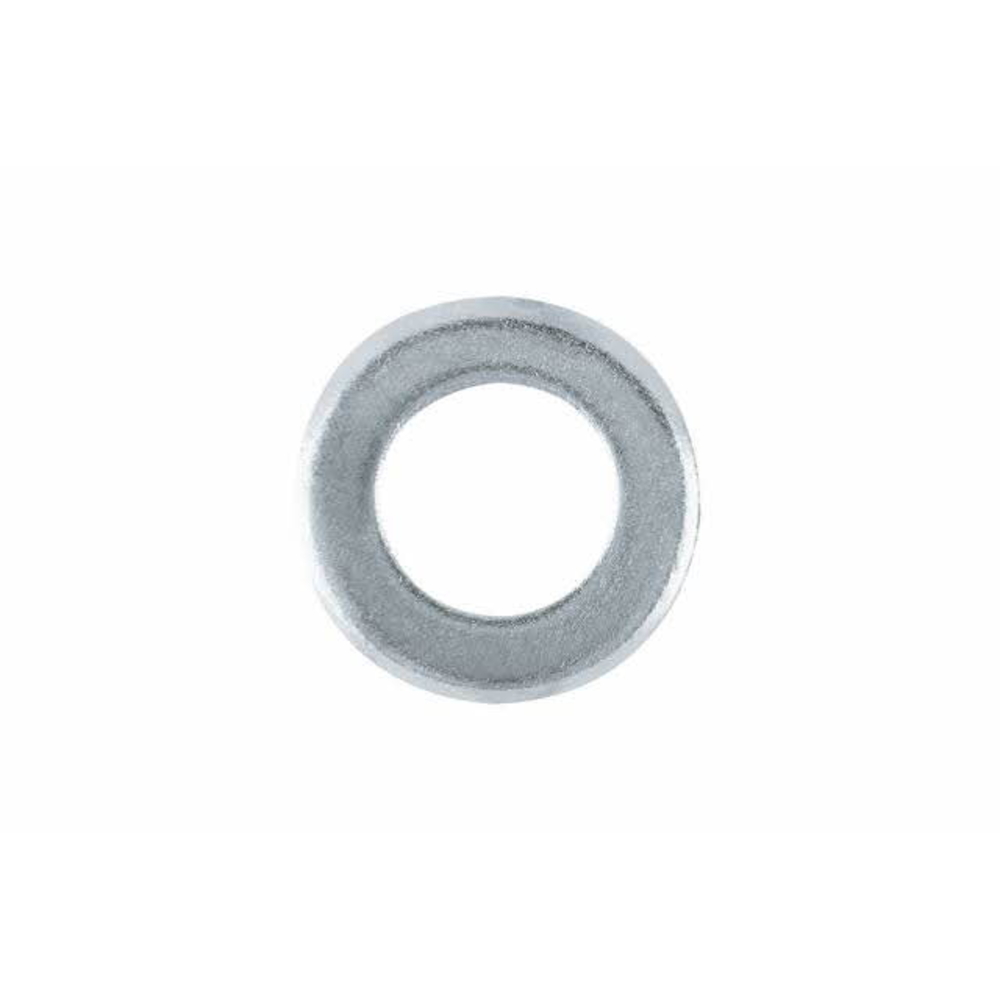

Rondelles plates larges, pour répartir la pression d'appui et protéger les surfaces assemblées
Chevilles métalliques et nylon, adaptées aux matériaux pleins ou creux selon les charges à supporter

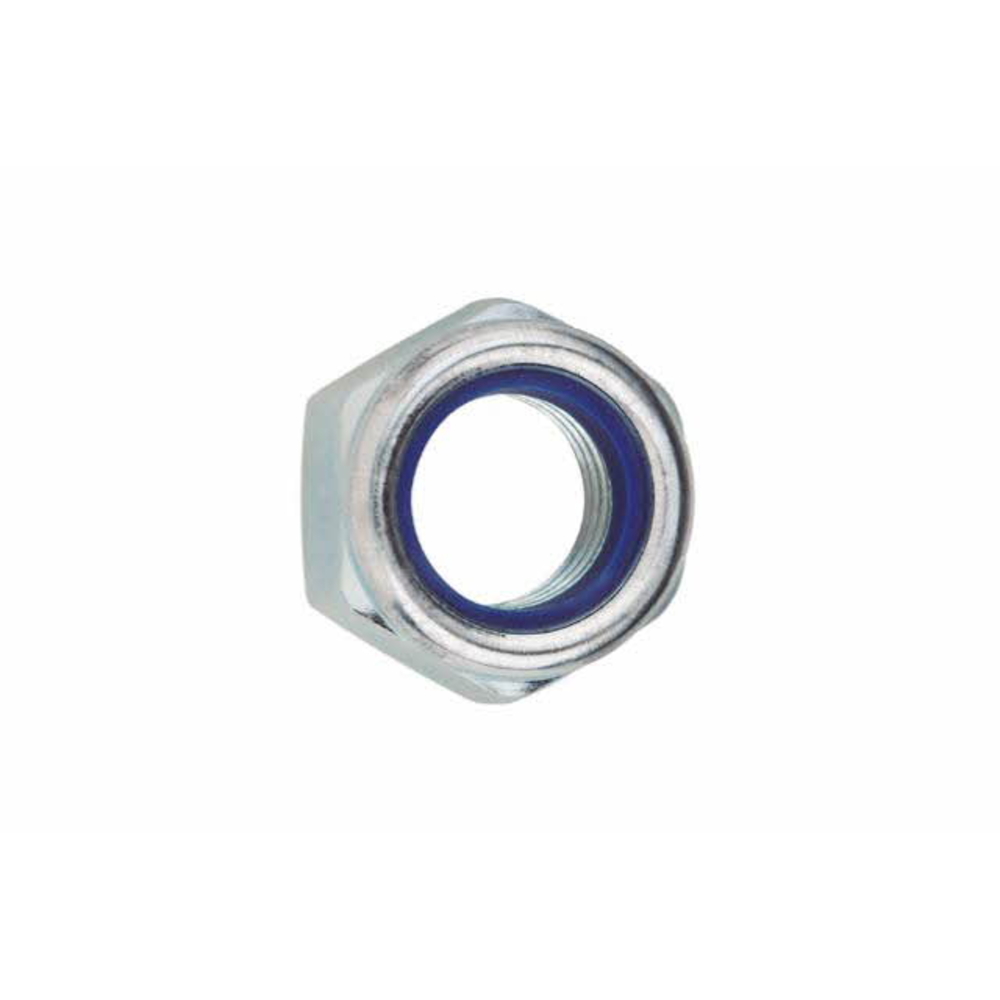

Écrous et têtes hexagonales de recouvrement, pour finaliser et sécuriser chaque assemblage fileté

Ces accessoires sont conçus pour fonctionner avec un pas métrique standard, garantissant une compatibilité immédiate avec l'ensemble de la visserie disponible sur Bati-Avenue. Vérifiez le diamètre et le type de cheville selon votre support avant toute pose.

Formats de vente : boîtes, sachets, assortiments

La visserie métrique sur Bati-Avenue est disponible dans trois formats de vente, pensés pour s'adapter à la réalité de chaque chantier ou projet de bricolage.

Le vrac en boîte représente la solution la plus économique pour les gros volumes : selon le diamètre et la référence, les conditionnements vont de 10 à 1 000 pièces, idéaux pour les professionnels qui travaillent en série ou qui souhaitent constituer un stock atelier fiable.

Les sachets d'appoint, de 4 à 50 pièces, conviennent parfaitement aux petits travaux ou aux dépannages ponctuels, sans immobiliser un stock inutile.

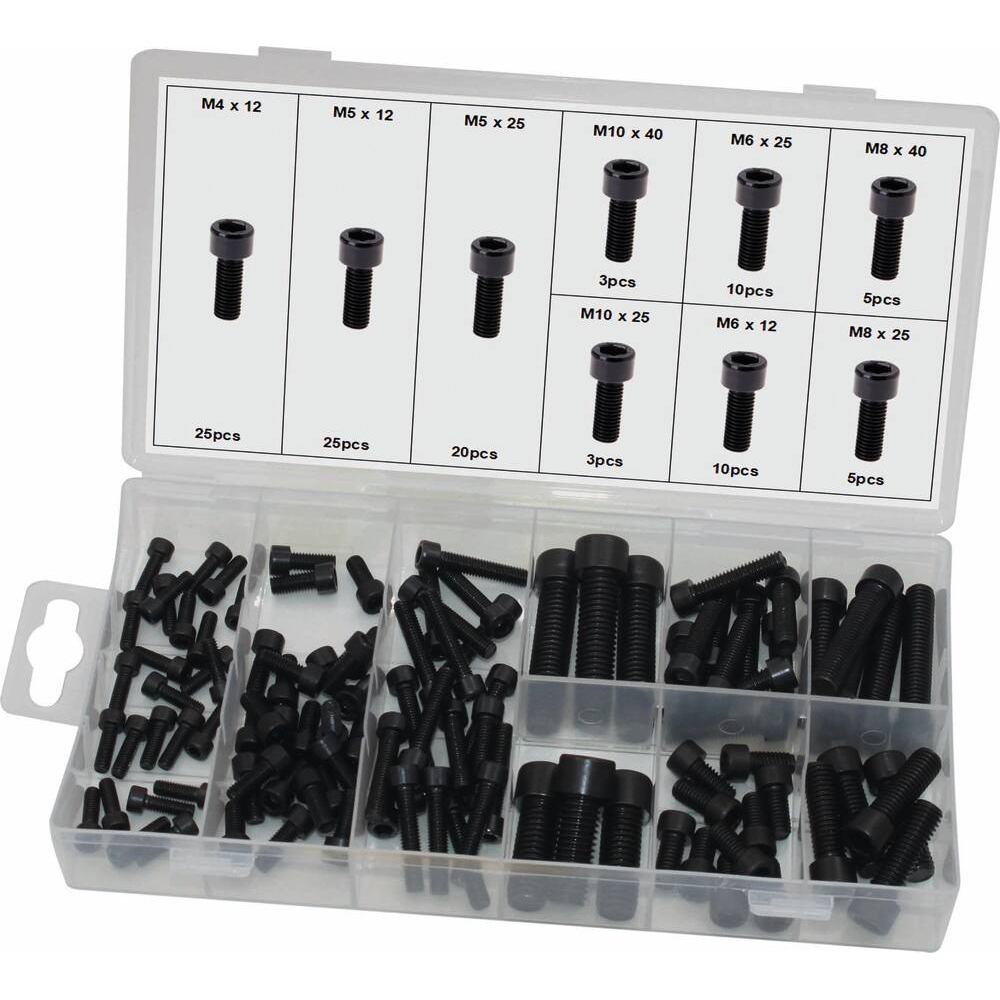

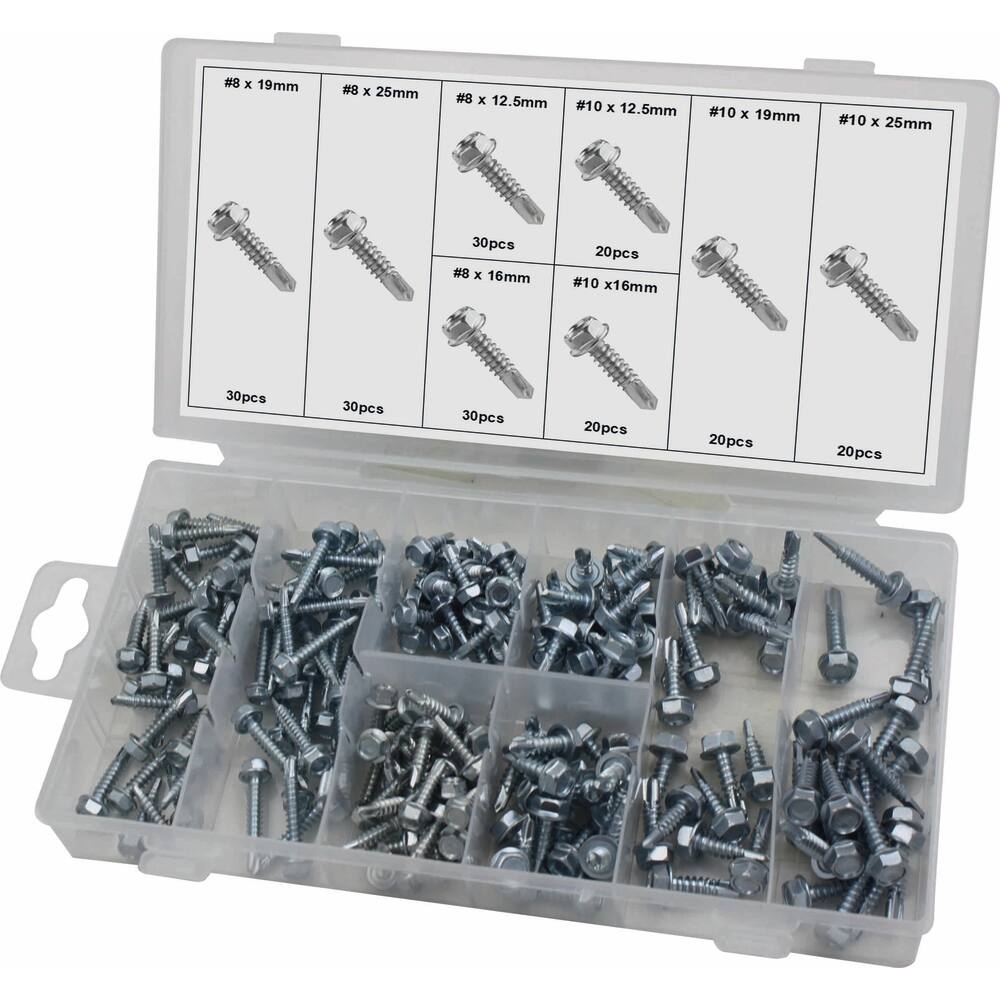

Les coffrets d'assortiments offrent quant à eux plusieurs diamètres et longueurs réunis dans un même conditionnement : pratiques à transporter, ils permettent d'avoir la bonne référence sous la main en toutes circonstances, aussi bien en atelier que sur le terrain.

Pièces filetées et accessoires de pose

Tiges filetées Fischer FIP-G et pattes à vis M6

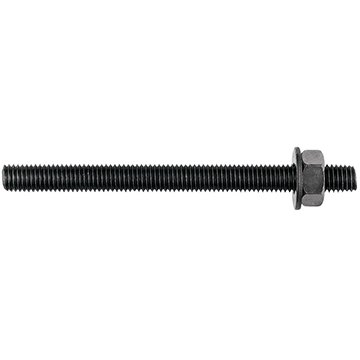

Spécialement conçues pour les ancrages en maçonnerie, les tiges filetées Fischer FIP-G s'utilisent en association avec les systèmes de scellement par injection Fischer : résines FIS V, FIS V Plus, FIS VS LOW SPEED ou FIS VW HIGH SPEED. Disponibles du M6 au M16 en acier électrozingué, elles conviennent aussi bien au montage en attente qu'au montage traversant, sur béton fissuré ou non fissuré (C20/25 à C50/60).

Cette compatibilité avec plusieurs résines d'injection vous offre une grande souplesse selon la nature du support et les charges à reprendre.

Les pattes à vis M6 pour colliers de fixations, également disponibles sur Bati-Avenue, complètent cette gamme pour les fixations de colliers sur réseaux et canalisations. Retrouvez ces deux références dans la catégorie pièces filetées et accessoires de pose pour affiner votre sélection selon votre application.

Boulons de sécurité et chevilles homologuées ETE

Pour les fixations soumises à des charges lourdes sur béton, béton armé ou béton fissuré, les boulons de sécurité (têtes TF ou TH) et les chevilles de sécurité hautes performances homologuées ETE Option 1 constituent la référence à privilégier. Leur longueur d'ancrage supérieure à celle d'un goujon standard leur permet de reprendre des efforts bien plus importants à diamètre égal.

Ces fixations sont particulièrement adaptées à la pose de garde-corps métalliques, d'échafaudages, de rambardes de balcon ou de structures industrielles nécessitant une tenue garantie dans le temps. L'homologation ETE Opt. 1, certification européenne d'évaluation technique, atteste leur conformité pour les applications structurelles exigeantes.

Sur Bati-Avenue, vous trouverez ces références en filetages M8, M10 et M12, avec revêtement zingué pour une résistance renforcée à la corrosion.

Quel est le diamètre d'une vis métrique ?

Le diamètre d'une vis métrique correspond au diamètre extérieur du filetage, mesuré de crête à crête. C'est cette valeur, exprimée en millimètres, qui détermine la désignation M de la vis : une vis dont le filetage mesure 8 mm de diamètre extérieur est ainsi référencée M8.

Pour obtenir une mesure fiable, utilisez un pied à coulisse réglé au dixième de millimètre près. Positionnez les mâchoires perpendiculairement au filetage, au niveau du diamètre maximal, sans tenir compte de la tête ni du noyau de la vis, plus fin que le diamètre extérieur.

Gardez à l'esprit qu'en pratique, la valeur lue est souvent légèrement inférieure au diamètre nominal : un filetage M10 affichera typiquement 9,8 à 9,9 mm au pied à coulisse. Reportez-vous aux normes DIN/ISO pour confirmer la correspondance avec la désignation exacte de votre vis.

Quels sont les différents types de filetages de vis ?

On distingue principalement deux grandes familles selon la longueur du filetage : le filetage total, qui court sur toute la longueur du corps de la vis, et le filetage partiel, limité à une portion du fût. Le filetage total assure un ancrage uniforme sur toute la prise, tandis que le filetage partiel permet un serrage plus précis entre deux pièces assemblées, le fût lisse jouant le rôle de centrage.

Au-delà de cette distinction, on différencie aussi les filetages droits, diamètre constant sur toute la longueur, adaptés aux fixations standard, des filetages coniques, réservés aux raccordements étanches ou à des usages très spécifiques hors visserie de chantier courante.

Sur Bati-Avenue, vous retrouvez des vis à filetage total (DIN 933) et à filetage partiel (DIN 931), en acier zingué, brut ou inox A2, pour couvrir l'ensemble de vos besoins d'assemblage métallique.
