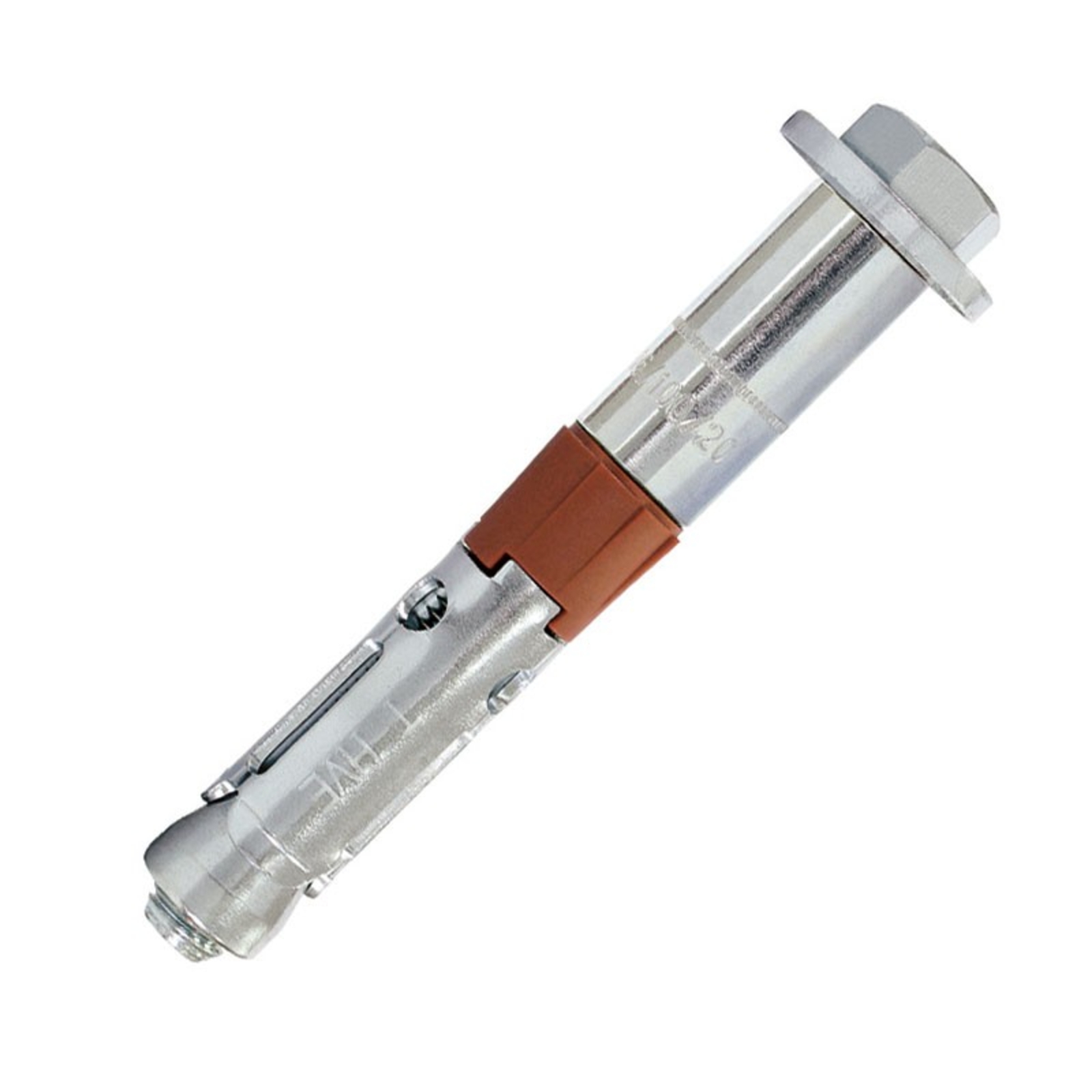

Cheville de sécurité et vis TH acier zingué M10x140 - Lot de 20 SCELL-IT - HVE16/60

La cheville de sécurité et vis TH acier zingué M10x140 SCELL-IT HVE16/60 est une solution haute performance spécialement conçue pour les fixations en béton fissuré et non fissuré, adaptée aux zones sismiques catégories C1 et C2.

Cette cheville assure un placage parfait de la pièce à fixer grâce à sa rondelle d'appui intégrée.
Elle possède une bague en matière synthétique qui garantit une installation optimale.
La vis est en acier 8.8, disponible du M6 au M16, offrant des performances élevées même sous contraintes sismiques.

Fabriquée en acier électrozingué, cette cheville se pose simplement et rapidement en travers de l’objet à fixer.
Sa conception en cheville femelle la rend démontable.
Elle bénéficie d’une certification ATE béton option 1, validée pour béton fissuré et non fissuré.
Elle résiste au feu pendant 120 minutes, ce qui renforce sa sécurité d’utilisation.
Son usage est recommandé en zones sismiques avec une performance certifiée catégorie C1.

Les applications types comprennent la fixation de profils métalliques comme les garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.

Les caractéristiques techniques précises pour le modèle M10x140 sont :
- Diamètre de la cheville : M10
- Longueur totale : 140 mm
- Diamètre de perçage recommandé : 16 mm
- Profondeur minimale de perçage (h1) : 100 mm
- Épaisseur de la pièce à fixer (tfix) : 60 mm
- Profondeur d’ancrage effective (hef) : 70 mm
- Couple de serrage conseillé (Tinst) : 50 Nm
- Ouverture de clef (SW) : 17 mm

La mise en œuvre s’effectue en perçant un trou adapté, en dépoussiérant soigneusement ce dernier, puis en insérant la cheville à travers la pièce à fixer avant de serrer au couple indiqué.

Les charges de service sont calculées selon les valeurs caractéristiques de l’agrément technique européen ETA 10/0060, avec application des coefficients partiels de sécurité ETAG001 et un coefficient d’action partiel de 1,4.
Pour la cheville M10 dans du béton C20/25 non fissuré, les résistances sont de 2100 daN en cisaillement et 950 daN en traction.
Sous contrainte sismique catégorie C1, la résistance atteint 1380 daN en cisaillement et 685 daN en traction.

La cheville est recommandée pour des épaisseurs minimales du support de 140 mm et un espacement minimal entre fixations de 80 mm.

En résumé, la cheville SCELL-IT HVE16/60 est un produit fiable et performant, idéal pour des fixations robustes en milieux exigeants, notamment en zones sismiques et pour des applications industrielles lourdes.
