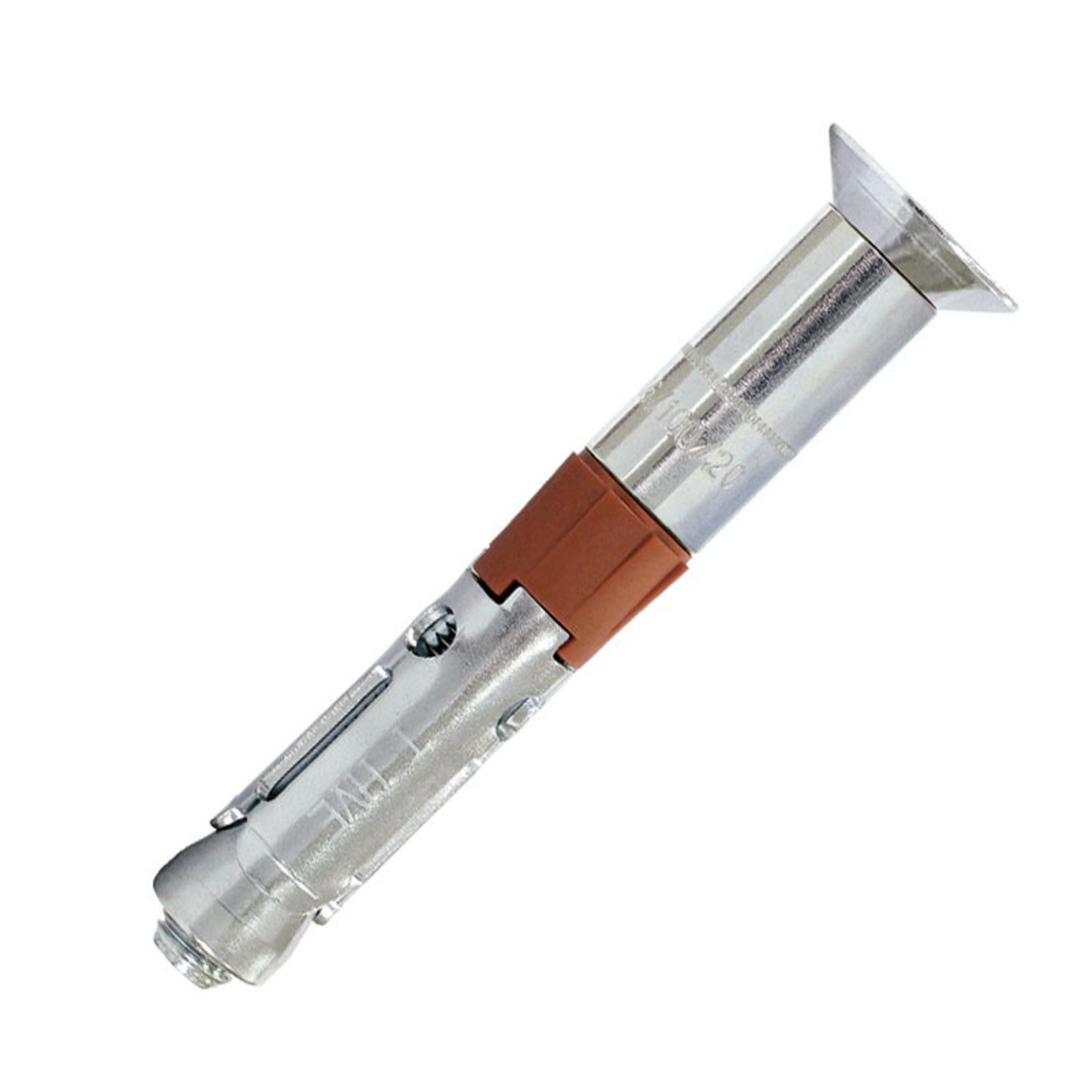

Boulon de sécurité + vis TF M6X1 - Lot de 50 SCELL-IT - HVE03-10/60

Référence : S344HVE031060
Boulon de sécurité + vis TF M6X1 - Lot de 50 SCELL-IT - HVE03-10/60 Boulon de sécurité + vis TF M6X1 - Lot de 50 SCELL-IT - HVE03-10/60 Boulon de sécurité + vis TF M6X1 - Lot de 50 SCELL-IT - HVE03-10/60 Boulon de sécurité + vis TF M6X1 - Lot de 50 SCELL-IT - HVE03-10/60
scell_it

Découvrez Boulon de sécurité + vis TF M6X1 - Lot de 50 SCELL-IT - HVE03-10/60 disponible à l'achat

Les points clés
  • Installation rapide et optimale grâce à la bague synthétique
  • Résistance élevée en béton fissuré et non fissuré catégorie C1
  • Tenue au feu certifiée 120 minutes pour plus de sécurité
  • Charges admissibles en traction 760 daN et cisaillement 770 daN
  • Couple de serrage recommandé 15 N.m pour une fixation fiable
Voir plus
159,72 € TTC 133,10 € HT
Demander un devis gratuit
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.
Documents techniques :

Voir plus de documents

Nos experts recommandent

Le boulon de sécurité SCELL-IT HVE03, version tête fraisée, est une cheville haute performance conçue pour des fixations fiables et durables dans le béton fissuré et non fissuré.

Fabriqué en acier électrozingué de classe 8.8, ce boulon garantit une résistance optimale même sous contraintes sismiques, notamment en catégorie C1.
Il assure un placage parfait de la pièce à fixer grâce à une rondelle d'appui intégrée.
Une bague en matière synthétique facilite une installation optimale et rapide.

La cheville bénéficie de la certification ATE béton option 1 et offre une tenue au feu de 120 minutes.
Elle est adaptée à la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi qu’aux portes et portails industriels et au supportage industriel.

Les dimensions principales pour le modèle M6 sont : un diamètre M6 avec une longueur totale de 125 mm, un diamètre de perçage de 10 mm, une profondeur minimale de perçage de 80 mm, une profondeur d’ancrage effective de 55 mm, une épaisseur de fixation de 60 mm, et un couple de serrage recommandé de 15 N.m.
L’empreinte est hexagonale HEX 4.

Le montage s’effectue en perçant un trou dans le support, en dépoussiérant soigneusement ce trou, puis en insérant la cheville à travers la pièce à fixer.
Le serrage doit être réalisé au couple recommandé pour garantir une tenue optimale.

Les performances mécaniques sont élevées, avec des charges admissibles en traction et cisaillement adaptées au béton fissuré et non fissuré, ainsi qu’en zone sismique (catégories C1 et C2).
Par exemple, en traction sur béton non fissuré, la charge admissible pour M6 est de 760 daN, et en cisaillement de 770 daN.

Cette cheville est compatible avec des fixations nécessitant démontabilité et sécurité renforcée.
Elle répond aux exigences des normes européennes et à l’agrément technique européen ETA 10/0060.

En résumé, le boulon de sécurité SCELL-IT HVE03 allie performance, facilité de pose et conformité aux normes, assurant une fixation fiable dans des environnements industriels et sismiques.

Le boulon de sécurité SCELL-IT HVE03, version tête fraisée, est une cheville haute performance conçue pour des fixations fiables et durables dans le béton fissuré et non fissuré. Fabriqué en acier électrozingué de classe 8.8, ce boulon garantit une résistance optimale même sous contraintes sismiques, notamment en catégorie C1 et C2. Il bénéficie de la certification ATE béton option 1 et offre une tenue au feu de 120 minutes.

Ce boulon assure un placage parfait de la pièce à fixer grâce à une rondelle d'appui intégrée, tandis qu’une bague en matière synthétique facilite une installation optimale et rapide. Le montage s’effectue en perçant un trou dans le support, en dépoussiérant soigneusement ce trou, puis en insérant la cheville à travers la pièce à fixer. Le serrage doit être réalisé au couple recommandé de 15 N.m pour le modèle M6 afin de garantir une tenue optimale.

Le boulon est adapté à la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi qu’aux portes et portails industriels et au supportage industriel.

Caractéristiques techniques détaillées pour le modèle M6 :
- Diamètre : M6
- Longueur totale : 125 mm
- Diamètre de perçage : 10 mm
- Profondeur minimale de perçage : 80 mm
- Profondeur d’ancrage effective : 55 mm
- Épaisseur de fixation : 60 mm
- Couple de serrage recommandé : 15 N.m
- Empreinte : hexagonale HEX 4
- Diamètre tête fraisée : 16 mm
- Épaisseur tête fraisée : 3,4 mm

Performances mécaniques (charges admissibles) en daN pour M6 :
- Traction sur béton non fissuré : 760
- Traction sur béton fissuré : 240
- Traction sous contrainte sismique catégorie C1 : 240
- Traction sous contrainte sismique catégorie C2 : 185
- Cisaillement : 770

Le boulon de sécurité SCELL-IT HVE03 est compatible avec des fixations nécessitant démontabilité et sécurité renforcée. Il répond aux exigences des normes européennes et à l’agrément technique européen ETA 10/0060.

Ce produit allie performance, facilité de pose et conformité aux normes, assurant une fixation fiable dans des environnements industriels et sismiques.

  • matériau : acier électrozingué classe 8.8
  • diamètre : M6
  • longueur totale : 125 mm
  • diamètre de perçage : 10 mm
  • profondeur minimale de perçage (h1) : 80 mm
  • profondeur d’ancrage effective (hef) : 55 mm
  • épaisseur de fixation (tfix) : 60 mm
  • couple de serrage recommandé (tinst) : 15 N.m
  • empreinte : hexagonale HEX 4
  • placage parfait de la pièce à fixer grâce à la rondelle d'appui
  • bague en matière synthétique pour une installation optimale
  • résistance optimale même sous contraintes sismiques catégorie C1
  • certification ATE béton option 1 pour béton fissuré et non fissuré
  • tenue au feu : 120 minutes
  • charges admissibles en traction sur béton non fissuré : 760 daN
  • charges admissibles en cisaillement : 770 daN
  • référence fournisseur : HVE03-10/60

Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.

SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com



Découvrez la marque

Voir tous les produits
Trustpilot

Questions produits

Ce boulon de sécurité est-il compatible avec le béton fissuré et non fissuré ?

Oui, le boulon SCELL-IT HVE03 est certifié ATE béton option 1, ce qui garantit sa performance en fixation dans le béton fissuré et non fissuré. Il est également adapté aux zones sismiques catégories C1 et C2.


Quelles sont les dimensions et caractéristiques techniques principales du modèle M6 ?

Le modèle M6 présente un diamètre de perçage de 10 mm, une longueur totale de 125 mm, une profondeur minimale de perçage de 80 mm, une profondeur d’ancrage effective de 55 mm, et une épaisseur de fixation de 60 mm. Il se serre au couple recommandé de 15 N.m avec une empreinte hexagonale HEX 4.


Quels types de fixations ce boulon de sécurité permet-il de réaliser ?

Il est conçu pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que pour les portes et portails industriels et le supportage industriel.


Comment garantir une fixation optimale lors de l’installation ?

Il faut percer un trou selon les dimensions recommandées, dépoussiérer soigneusement ce trou, insérer la cheville à travers la pièce à fixer, puis serrer au couple de 15 N.m pour le modèle M6. Le respect du couple de serrage est essentiel pour assurer la tenue mécanique optimale.


Quelles sont les performances mécaniques en traction et cisaillement du boulon M6 ?

En traction sur béton non fissuré, la charge admissible est de 760 daN, et en cisaillement de 770 daN. Sous contrainte sismique catégorie C1, la charge admissible en traction est de 240 daN.
