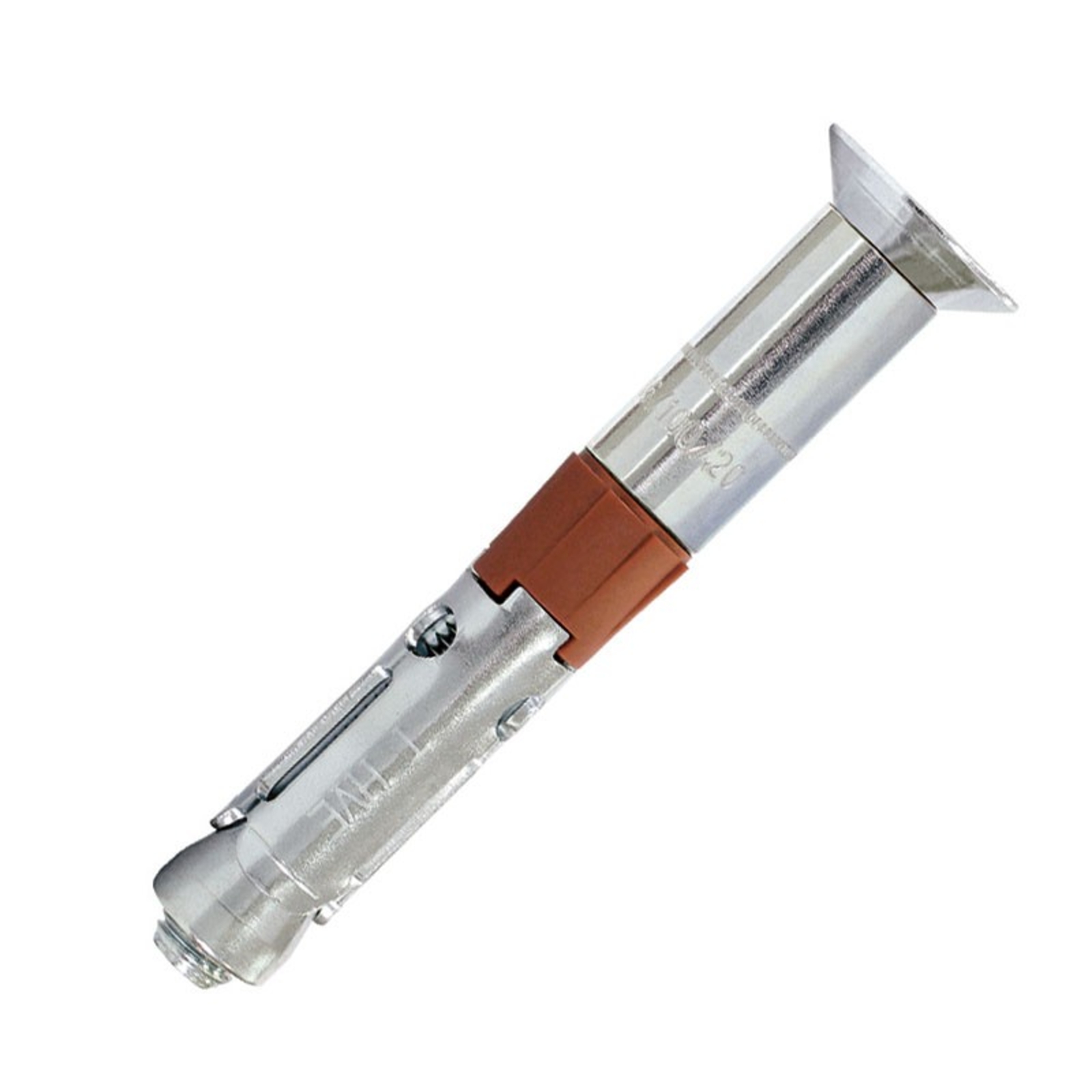

Le boulon de sécurité HVE03 avec vis TF M8X8 est une cheville haute performance conçue pour assurer des fixations sûres et durables dans le béton, y compris le béton fissuré.
Ce produit est fabriqué en acier électrozingué de classe 8.8, garantissant une excellente résistance mécanique, même sous contraintes sismiques de catégorie C1 et C2.
La cheville possède une tête fraisée avec empreinte HEX 5, permettant un serrage efficace et précis.
Une bague en matière synthétique facilite une installation optimale et assure un placage parfait de la pièce à fixer grâce à la rondelle d’appui.
Les principales dimensions pour la version M8 sont : un diamètre de perçage de 12 mm, une longueur totale de 85 mm, une profondeur d’ancrage effective (hef) de 60 mm, une profondeur de perçage minimale (h1) de 90 mm, et un couple de serrage recommandé de 15 N.m.
L’épaisseur de fixation recommandée (tfix) est de 15 mm et la profondeur d’installation (tinst) est de 30 mm.
Ce boulon est conforme à l’agrément technique européen ETA 10/0060, option 1, garantissant une tenue au feu pendant 120 minutes et une utilisation possible en zones sismiques.
Il est adapté à la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi qu’à des portes et portails industriels ou des supports industriels.
La mise en œuvre est simple et rapide : percer le trou, dépoussiérer, insérer la cheville à travers la pièce à fixer, puis serrer au couple indiqué.
Les charges de service maximales pour la taille M8 en béton non fissuré sont par exemple une résistance au cisaillement de 1230 daN et une résistance à la traction de 760 daN.
Les caractéristiques techniques détaillées incluent :
- Matériau en acier électrozingué classe 8.8
- Diamètre de perçage de 12 mm
- Longueur totale de 85 mm
- Profondeur d’ancrage effective de 60 mm
- Couple de serrage recommandé de 15 N.m
- Empreinte HEX 5
- Épaisseur de la tête fraisée de 4,5 mm
Le produit est livré en lot de 50 pièces.
Il est recommandé de respecter les consignes de pose et les exigences de l’agrément technique pour garantir les performances et la sécurité.
En résumé, le boulon de sécurité HVE03 M8X8 est un système fiable, performant et facile à installer, conçu pour des fixations robustes dans des environnements industriels soumis à des contraintes sévères, incluant les zones sismiques.
