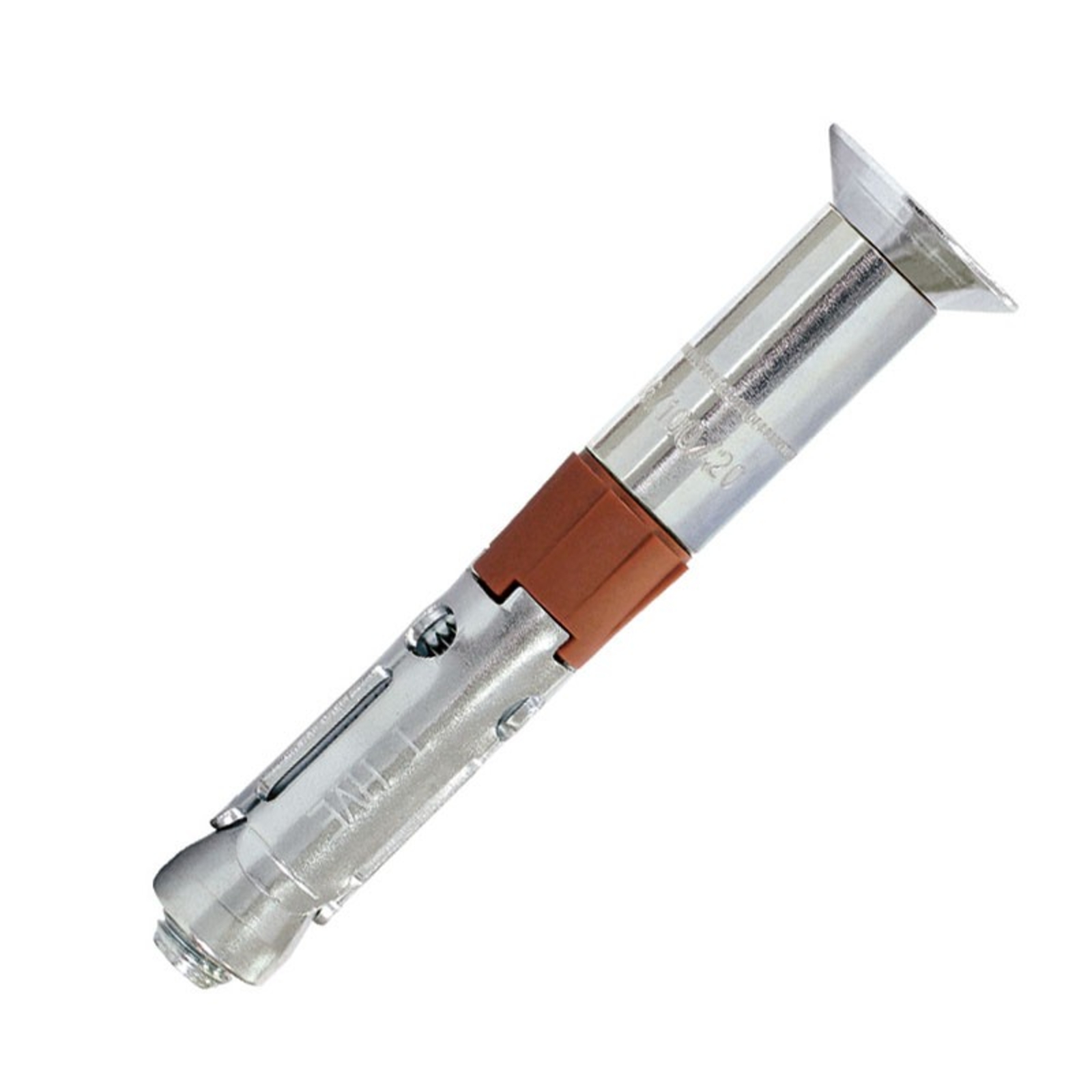

Le boulon de sécurité avec vis TF M6X8, lot de 80 SCELL-IT - référence HVE03-10/20, est une cheville de sécurité haute performance destinée à des fixations fiables et esthétiques.
Ce boulon est fabriqué en acier électrozingué de classe 8.8, assurant une excellente résistance mécanique, notamment sous contraintes sismiques dans les zones de catégorie C1 et C2.
Il est équipé d’une bague en matière synthétique qui facilite une installation optimale.
La rondelle d’appui garantit un placage parfait de la pièce à fixer, assurant ainsi une fixation propre et durable.
Les dimensions principales sont un diamètre M6 et une longueur totale de 85 mm.
Le diamètre de perçage recommandé est de 10 mm avec une profondeur minimum de 80 mm.
La profondeur d’ancrage effective est de 55 mm.
Le couple de serrage conseillé est de 15 N·m.
L’empreinte est de type HEX 4.
Ce boulon est conforme à l’agrément technique européen ETA 10/0060 option 1, valable pour béton fissuré et non fissuré.
Il offre une tenue au feu jusqu’à 120 minutes.
Les performances sont garanties en traction et cisaillement, même sous contraintes sismiques.
Les charges admissibles en service pour le modèle M6 sont les suivantes :
- En traction sur béton non fissuré jusqu’à 760 daN.
- En traction sur béton fissuré jusqu’à 240 daN.
- En cisaillement jusqu’à 770 daN.
- En zone sismique catégorie C1, la résistance est de 240 daN en traction et 560 daN en cisaillement.
- En zone sismique catégorie C2, la résistance est de 185 daN en traction et 295 daN en cisaillement.
Ce produit est destiné à la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles et chemins de câbles.
Il convient également pour les portes et portails industriels ainsi que pour le supportage industriel.
La mise en œuvre est simple et rapide : perçage du trou, dépoussiérage, insertion de la cheville à travers la pièce à fixer, puis serrage au couple recommandé.
Le respect des données de montage, notamment les distances minimales au bord et entre fixations, est essentiel pour garantir les performances et la sécurité.
Le produit est livré en lot de 80 pièces.
Il est recommandé de suivre scrupuleusement les consignes techniques et normes en vigueur pour assurer la durabilité et la sécurité des installations.
