Cheville de sécurité et vis TF acier zingué M10x110 - Lot de 20 SCELL-IT - HVE03-16/30

Référence : S344HVE031630 5 Questions Description

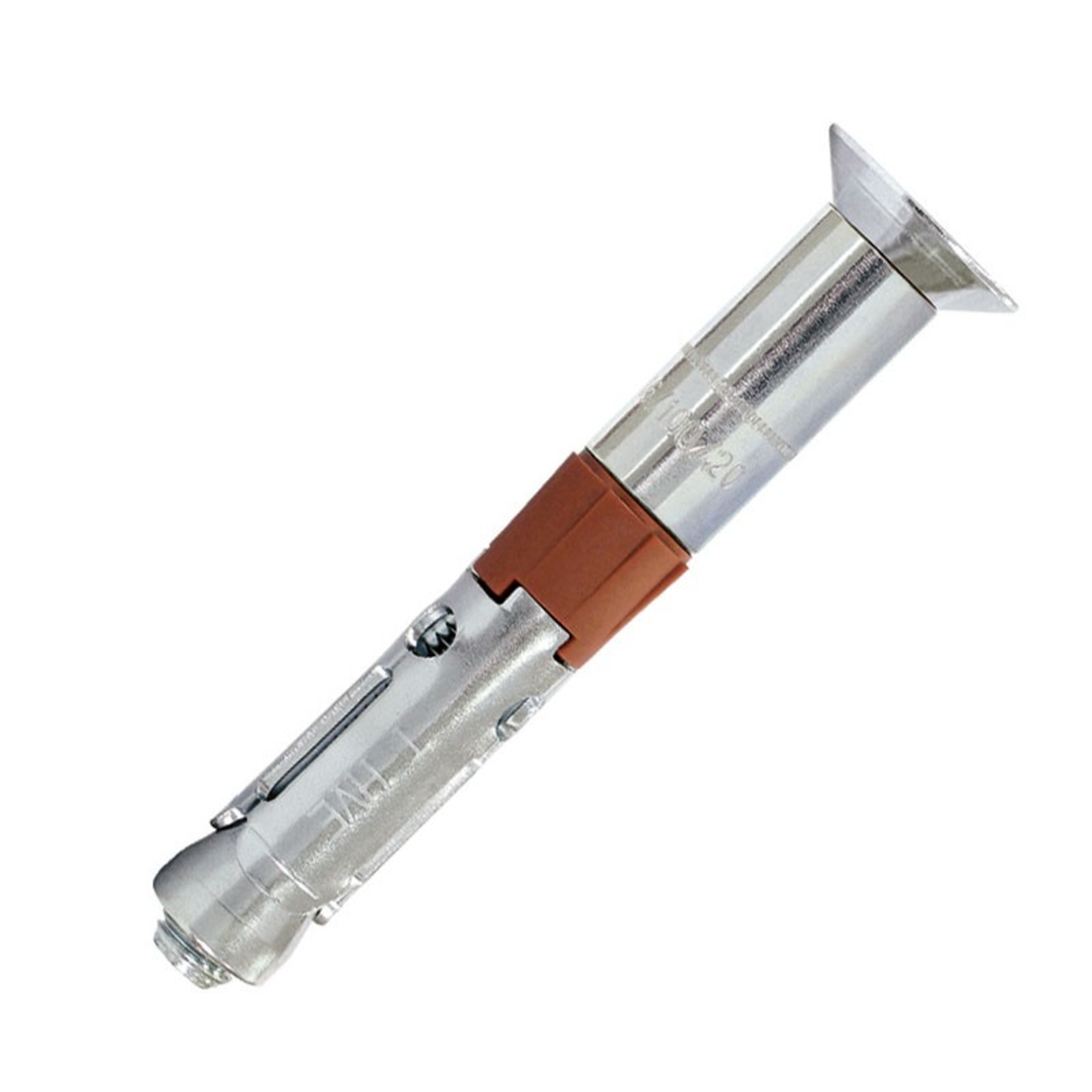

Cheville de sécurité et vis TF acier zingué M10x110 - Lot de 20 SCELL-IT - HVE03-16/30
Cheville de sécurité et vis TF acier zingué M10x110 - Lot de 20 SCELL-IT - HVE03-16/30 Cheville de sécurité et vis TF acier zingué M10x110 - Lot de 20 SCELL-IT - HVE03-16/30 Cheville de sécurité et vis TF acier zingué M10x110 - Lot de 20 SCELL-IT - HVE03-16/30 Cheville de sécurité et vis TF acier zingué M10x110 - Lot de 20 SCELL-IT - HVE03-16/30
scell_it

Découvrez Cheville de sécurité et vis TF acier zingué M10x110 - Lot de 20 SCELL-IT - HVE03-16/30 disponible à l'achat

Les points clés
  • Fixation haute performance certifiée ATE option 1
  • Résistance jusqu’à 2100 daN en cisaillement béton non fissuré
  • Installation rapide grâce à la bague synthétique intégrée
  • Compatible zones sismiques C1 et C2 pour plus de sécurité
  • Tenue au feu garantie 120 minutes
Voir tout
Ajouter aux favoris Me notifier d'une baisse de prix
105,82 € TTC 88,18 € HT
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Produits complémentaires avec votre produit

Caractéristiques techniques

  • matière : acier électrozingué qualité 8.8
  • diamètre : M10
  • longueur totale : 110 mm
  • diamètre de perçage recommandé : 16 mm
  • profondeur minimale de perçage (h1) : 100 mm
  • profondeur d’ancrage effective (hef) : 70 mm
  • épaisseur maximale de la pièce à fixer (tfix) : 30 mm
  • profondeur d’installation (tinst) : 50 mm
  • empreinte : HEX 6
  • rondelle d’appui intégrée pour un placage parfait de la pièce à fixer
  • bague en matière synthétique pour une installation optimale
  • certification ATE option 1 pour béton fissuré et non fissuré
  • tenue au feu : 120 minutes
  • compatible zones sismiques catégorie C1 et C2
  • couple de serrage recommandé : 30 N.m
  • résistance au cisaillement : 2100 daN (béton non fissuré)
  • résistance en traction : 950 daN (béton non fissuré)
  • résistance au cisaillement sous contrainte sismique catégorie C1 : 1380 daN
  • résistance en traction sous contrainte sismique catégorie C1 : 685 daN

Fiche produit

Description

La cheville de sécurité et vis TF acier zingué M10x110 SCELL-IT HVE03-16/30 est une solution de fixation haute performance destinée aux applications industrielles et métalliques.

Fabriquée en acier électrozingué de qualité 8.8, cette cheville garantit une résistance optimale même sous contraintes sismiques de catégorie C1.
Elle assure un placage parfait de la pièce à fixer grâce à une rondelle d'appui intégrée.
Une bague en matière synthétique facilite une installation rapide et optimale.

Les caractéristiques techniques précises comprennent un diamètre M10 avec une longueur totale de 110 mm.
Le diamètre de perçage recommandé est de 16 mm, avec une profondeur minimale de perçage de 100 mm.
La profondeur d’ancrage effective est de 70 mm.
L’épaisseur maximale de la pièce à fixer est de 30 mm et la profondeur d’installation est de 50 mm.
L’empreinte est de type HEX 6.

Cette cheville bénéficie de la certification ATE Option 1, adaptée pour béton fissuré et non fissuré, avec une tenue au feu de 120 minutes.
Elle est compatible avec les zones sismiques C1 et C2.

Les usages recommandés incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles et chemins de câbles.
Elle est également adaptée pour les portes et portails industriels ainsi que pour le supportage industriel.

La mise en œuvre est simple et rapide : il faut percer le trou, dépoussiérer, insérer la cheville à travers la pièce à fixer, puis serrer au couple indiqué de 30 N.m.

Les performances mécaniques sont élevées, avec une résistance au cisaillement de 2100 daN et une résistance en traction de 950 daN dans du béton non fissuré.
Sous contrainte sismique catégorie C1, elle supporte jusqu’à 685 daN en traction et 1380 daN en cisaillement.

En résumé, cette cheville de sécurité SCELL-IT HVE03 M10x110 est une fixation robuste, performante et certifiée, parfaitement adaptée aux environnements industriels exigeants et aux conditions sismiques, offrant une installation fiable et une excellente tenue mécanique.

Cheville de sécurité et vis TF acier zingué M10x110 - Lot de 20 SCELL-IT - HVE03-16/30

FAQ : Questions / Réponses :

Quelle est la compatibilité de cette cheville avec les zones sismiques ?

Cette cheville est certifiée pour une utilisation dans les zones sismiques de catégorie C1 et C2. Elle garantit une tenue mécanique adaptée sous contrainte sismique, avec des résistances en traction et cisaillement spécifiques pour ces conditions.


Quels sont les paramètres techniques à respecter pour une installation correcte ?

Le perçage doit être réalisé avec un diamètre de 16 mm et une profondeur minimale de 100 mm. La profondeur d’ancrage effective est de 70 mm, et l’épaisseur maximale de la pièce à fixer ne doit pas dépasser 30 mm. Le serrage doit être effectué au couple recommandé de 30 N.m avec une empreinte HEX 6.


Pour quels types d’applications cette cheville est-elle recommandée ?

Elle est adaptée à la fixation de profils métalliques comme les garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi qu’à la fixation de portes et portails industriels et au supportage industriel.


Quelles performances mécaniques offre cette cheville en béton non fissuré ?

Elle présente une résistance au cisaillement de 2100 daN et une résistance en traction de 950 daN dans du béton non fissuré, assurant une fixation robuste pour les charges importantes.


Quels sont les avantages techniques liés à la conception de la cheville ?

La cheville est fabriquée en acier électrozingué qualité 8.8, avec une rondelle d’appui intégrée pour un placage parfait de la pièce à fixer. Une bague en matière synthétique facilite une installation rapide et optimale.
