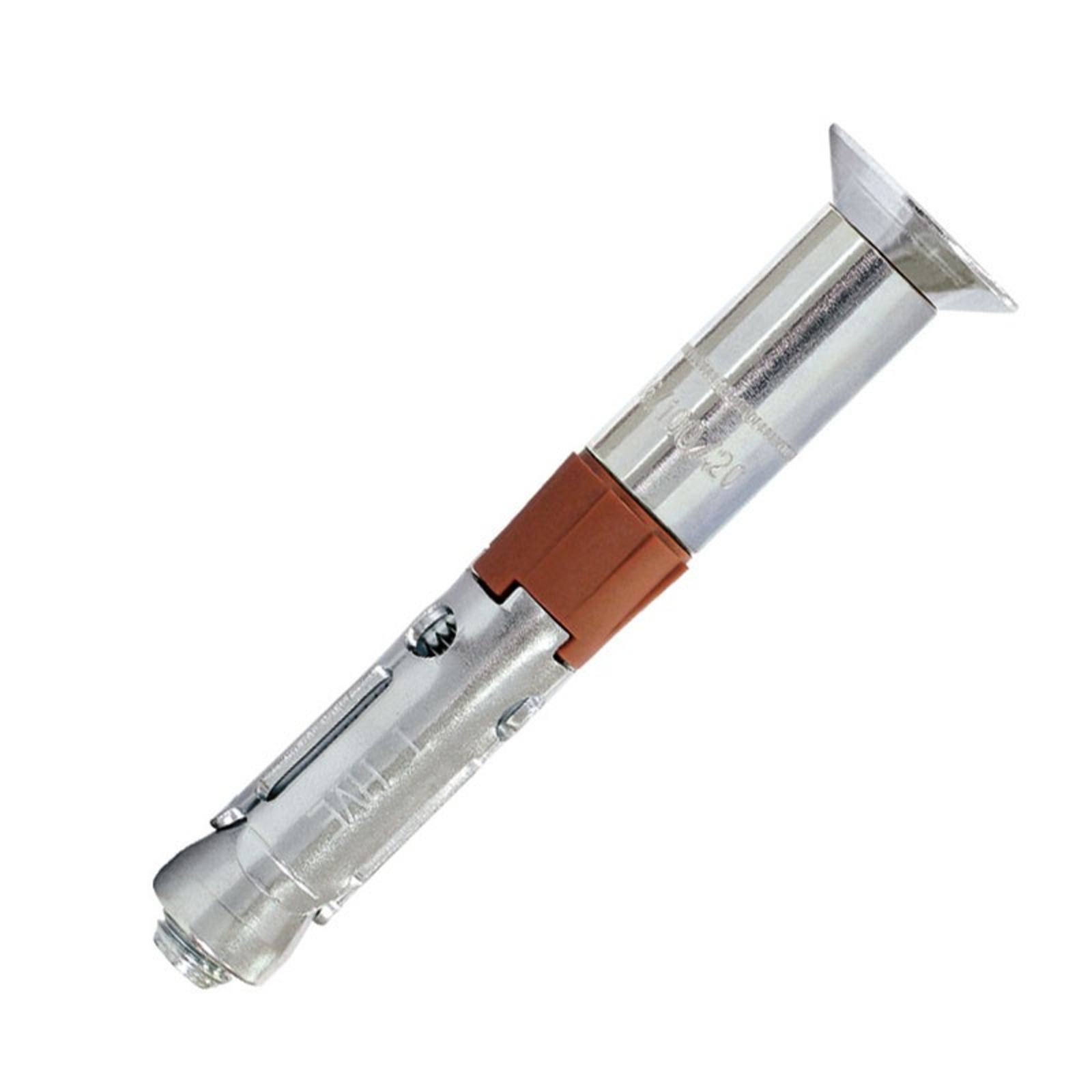

Ce lot comprend 25 chevilles de sécurité hautes performances ETE Option 1 avec vis TF, de diamètre M8x1, en acier électrozingué, d'une longueur de 105 mm et un diamètre de perçage de 12 mm.
Ces chevilles assurent un placage parfait de la pièce à fixer grâce à une rondelle d'appui.
Elles intègrent une bague en matière synthétique qui permet une installation optimale.
La composition en acier 8.8, disponible du M6 au M16, garantit des performances optimales, même sous contraintes sismiques des catégories C1 et C2.
La cheville se pose simplement et rapidement à travers l’objet à fixer.
Elle est démontable, facilitant ainsi les opérations de maintenance ou de remplacement.
Ce produit est certifié pour une utilisation dans du béton fissuré et non fissuré selon l’agrément technique européen ETA option 1 (référence 10/0060).
Il bénéficie d’une tenue au feu jusqu’à 120 minutes.
Ces chevilles sont particulièrement adaptées pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles.
Elles conviennent également pour les portes et portails industriels ainsi que pour le supportage industriel.
Concernant les dimensions et données techniques spécifiques au modèle M8 de 105 mm de longueur et tfix 35 mm :
- La profondeur d’ancrage effective (hef) est de 60 mm.
- La profondeur minimale de perçage (h1) est de 90 mm.
- La profondeur d’ancrage hors-tout (hnom) est de 70 mm.
- Le diamètre de perçage (do) est de 12 mm.
- Le diamètre maximal de perçage dans la pièce à fixer (df) est de 14 mm.
- Le diamètre de la tête fraisée (dk) est de 20 mm.
- L’épaisseur de la tête fraisée (K) est de 4,5 mm.
- Le couple de serrage recommandé (Tinst) est de 30 N.m.
- L’empreinte hexagonale (H) est de 5 mm.
Les charges de service sont calculées pour du béton C20/25 avec application des coefficients de sécurité.
En traction sur béton non fissuré, la charge admissible est de 760 daN pour le modèle M8.
La cheville est certifiée pour une utilisation en zone sismique catégorie C1 et C2, avec des performances adaptées à ces contraintes.
La mise en œuvre se déroule en plusieurs étapes simples : perçage du trou, dépoussiérage, montage de la cheville à travers la pièce à fixer, puis serrage au couple recommandé.
Ce produit est livré en lot de 25 pièces, prêt à être utilisé pour des fixations fiables et performantes dans des environnements exigeants.
