Cheville de sécurité et vis TF acier zingué M12X140 - Lot de 15 SCELL-IT - HVE03-18/40

Référence : S344HVE031840 5 Questions Description

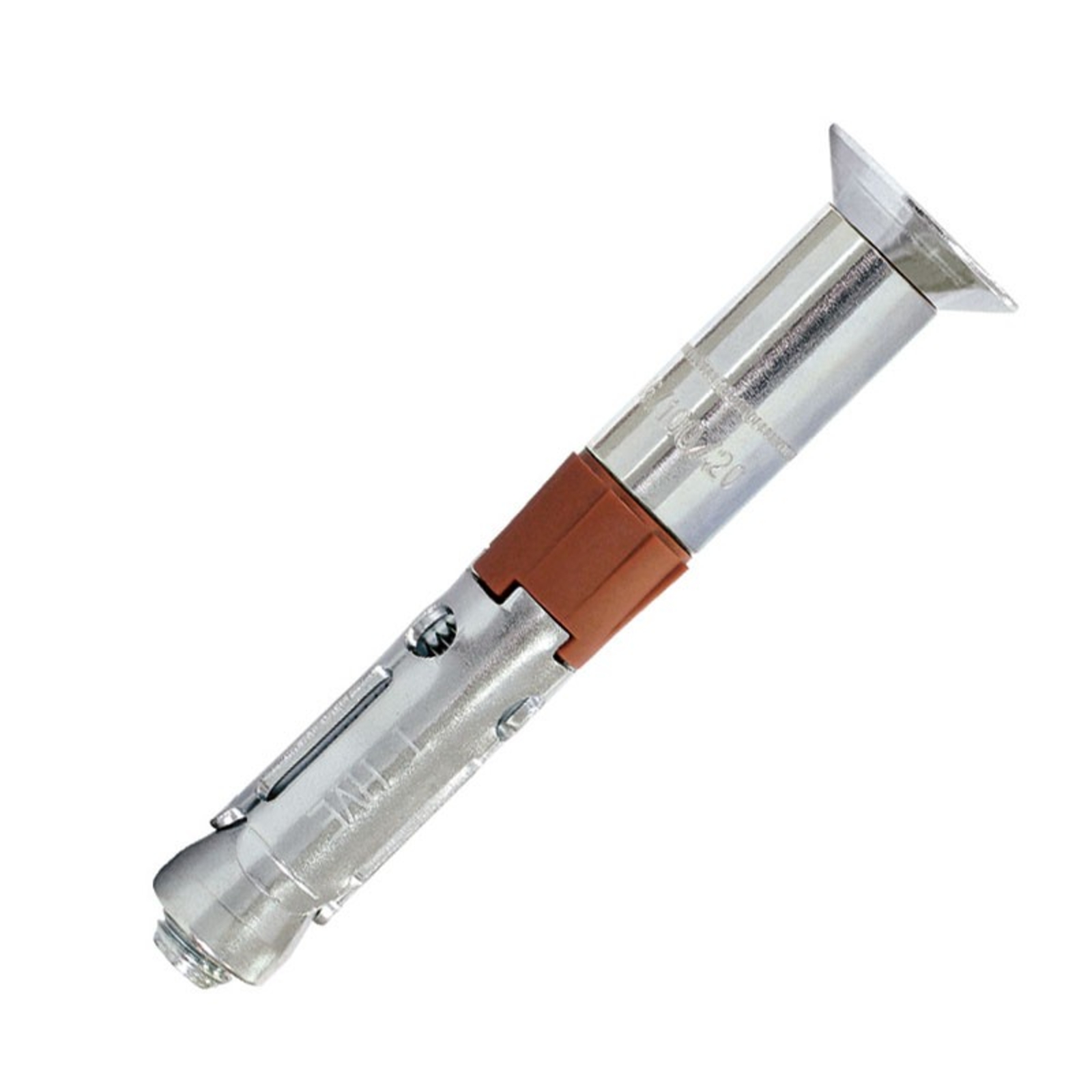

Cheville de sécurité et vis TF acier zingué M12X140 - Lot de 15 SCELL-IT - HVE03-18/40
Cheville de sécurité et vis TF acier zingué M12X140 - Lot de 15 SCELL-IT - HVE03-18/40 Cheville de sécurité et vis TF acier zingué M12X140 - Lot de 15 SCELL-IT - HVE03-18/40 Cheville de sécurité et vis TF acier zingué M12X140 - Lot de 15 SCELL-IT - HVE03-18/40 Cheville de sécurité et vis TF acier zingué M12X140 - Lot de 15 SCELL-IT - HVE03-18/40
scell_it

Découvrez Cheville de sécurité et vis TF acier zingué M12X140 - Lot de 15 SCELL-IT - HVE03-18/40 disponible à l'achat

Les points clés
  • Résistance élevée en acier électrozingué qualité 8.8
  • Performances adaptées aux contraintes sismiques C1 et C2
  • Tenue au feu jusqu’à 120 minutes
  • Installation facilitée par bague synthétique et rondelle d’appui
  • Charges maximales en traction jusqu’à 1670 daN en béton non fissuré
Voir tout
Ajouter aux favoris Me notifier d'une baisse de prix
146,28 € TTC 121,90 € HT
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Produits complémentaires avec votre produit

Caractéristiques techniques

  • matériau : acier électrozingué qualité 8.8
  • diamètre : M12
  • longueur totale : 140 mm
  • diamètre de perçage : 18 mm
  • profondeur minimale de perçage : 120 mm
  • profondeur d’ancrage effective (hef) : 90 mm
  • épaisseur de fixation (tfix) : 40 mm
  • empreinte : hexagonale taille 8
  • couple de serrage recommandé : 100 N.m
  • placage parfait de la pièce à fixer grâce à la rondelle d’appui
  • bague en matière synthétique pour une installation optimale
  • performances adaptées aux contraintes sismiques catégorie C1 et C2
  • certification : agrément technique européen ETA 10/0060 option 1
  • tenue au feu jusqu’à 120 minutes
  • charges de traction maximales en béton non fissuré : 1670 daN
  • charges de traction maximales en béton fissuré : 1190 daN

Fiche produit

Description

La cheville de sécurité et vis TF acier zingué M12X140, référence HVE03-18/40, est un ancrage haute performance conçu pour la fixation en béton fissuré et non fissuré.

Fabriquée en acier électrozingué de qualité 8.8, elle offre une grande résistance mécanique, notamment adaptée aux contraintes sismiques de catégorie C1 et C2.
Le produit est certifié ATE béton option 1 et bénéficie d’une tenue au feu jusqu’à 120 minutes.

L’esthétique est soignée grâce à un placage parfait de la pièce à fixer, rendu possible par la rondelle d’appui intégrée.
Une bague en matière synthétique facilite une installation optimale et rapide.

Cette cheville est conçue pour des fixations démontables, idéales pour des applications industrielles telles que la fixation de profils métalliques, garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, portes et portails industriels, ainsi que le supportage industriel.

Les dimensions spécifiques de ce modèle sont les suivantes : diamètre de la cheville M12, longueur totale de 140 mm, diamètre de perçage 18 mm, profondeur minimale de perçage 120 mm, profondeur d’ancrage effective 90 mm, épaisseur de fixation 40 mm et empreinte hexagonale de taille 8.
Le couple de serrage recommandé est de 100 N.m.

La mise en œuvre se réalise en quatre étapes : perçage du trou, dépoussiérage, insertion de la cheville à travers la pièce à fixer, puis serrage au couple indiqué.

Les performances mécaniques élevées garantissent une résistance au cisaillement et à la traction adaptées aux exigences des zones sismiques C1 et C2.
Les charges de service maximales en traction atteignent jusqu’à 1670 daN en béton non fissuré et 1190 daN en béton fissuré.

Le produit est conforme aux normes européennes en vigueur, notamment à l’agrément technique européen ETA 10/0060.

La cheville est conditionnée en lot de 15 unités, assurant un stockage et une conservation optimaux pour une utilisation professionnelle.

Cheville de sécurité et vis TF acier zingué M12X140 - Lot de 15 SCELL-IT - HVE03-18/40

FAQ : Questions / Réponses :

Quels sont les matériaux et dimensions clés de cette cheville de sécurité M12X140 ?

Cette cheville est fabriquée en acier électrozingué de qualité 8.8. Elle a un diamètre M12, une longueur totale de 140 mm, un diamètre de perçage de 18 mm, une profondeur minimale de perçage de 120 mm et une profondeur d’ancrage effective de 90 mm. L’épaisseur maximale de fixation est de 40 mm.


Pour quels types de supports et d’applications cette cheville est-elle adaptée ?

Elle est conçue pour la fixation en béton fissuré et non fissuré, avec une certification ATE béton option 1. Elle convient particulièrement aux applications industrielles telles que la fixation de profils métalliques (garde-corps, poutres, sabots de charpente, consoles, chemins de câbles), ainsi que pour portes et portails industriels et le supportage industriel.


Quelles sont les performances mécaniques et contraintes sismiques supportées par cette cheville ?

Cette cheville offre une résistance élevée avec des charges maximales en traction allant jusqu’à 1670 daN en béton non fissuré et 1190 daN en béton fissuré. Elle est adaptée aux contraintes sismiques des catégories C1 et C2, avec une tenue au feu jusqu’à 120 minutes, garantissant une fixation fiable en environnement exigeant.


Comment se déroule la mise en œuvre de cette cheville de sécurité ?

La pose se fait en quatre étapes : perçage du trou au diamètre et profondeur recommandés, dépoussiérage du trou, insertion de la cheville à travers la pièce à fixer, puis serrage au couple recommandé de 100 N.m. Une bague en matière synthétique facilite l’installation et une rondelle d’appui assure un placage parfait de la pièce.


Quelles précautions techniques doivent être respectées lors de l’installation ?

Il est impératif de respecter les profondeurs et diamètres de perçage indiqués (18 mm de diamètre, 120 mm de profondeur minimale) ainsi que le couple de serrage de 100 N.m. Le respect des distances minimales au bord et entre chevilles (entraxes) est également nécessaire pour garantir la performance et la sécurité de la fixation, conformément à l’agrément technique européen ETA 10/0060 option 1.
