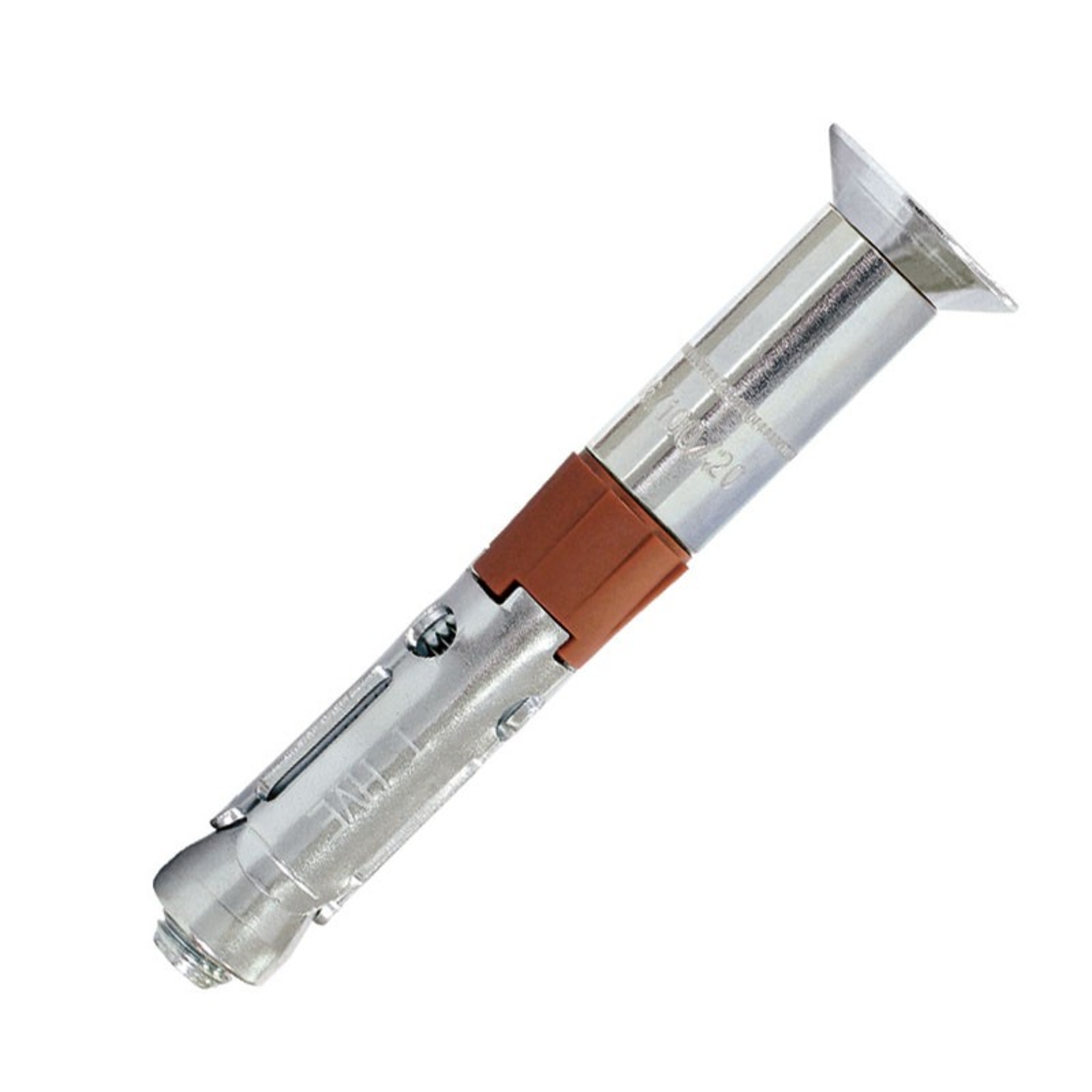

Cheville de sécurité et vis TF acier zingué M10x130 - Lot de 20 SCELL-IT - HVE03-16/50

Référence : S344HVE031650
Cheville de sécurité et vis TF acier zingué M10x130 - Lot de 20 SCELL-IT - HVE03-16/50 Cheville de sécurité et vis TF acier zingué M10x130 - Lot de 20 SCELL-IT - HVE03-16/50 Cheville de sécurité et vis TF acier zingué M10x130 - Lot de 20 SCELL-IT - HVE03-16/50 Cheville de sécurité et vis TF acier zingué M10x130 - Lot de 20 SCELL-IT - HVE03-16/50
scell_it

Découvrez Cheville de sécurité et vis TF acier zingué M10x130 - Lot de 20 SCELL-IT - HVE03-16/50 disponible à l'achat

Les points clés
  • Fixation haute performance pour béton fissuré et non fissuré
  • Tenue au feu jusqu’à 120 minutes et résistance sismique C1/C2
  • Installation rapide avec rondelle d'appui et bague synthétique
  • Vis acier classe 8.8 assurant une grande résistance mécanique
  • Résistance au cisaillement jusqu’à 2100 daN et traction 950 daN
Voir plus
110,24 € TTC 91,87 € HT
Demander un devis gratuit
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.
Documents techniques :

Voir plus de documents

Nos experts recommandent

La cheville de sécurité et vis TF acier zingué M10x130 – Lot de 20 SCELL-IT (référence HVE03-16/50) est une solution de fixation haute performance spécialement conçue pour les applications industrielles et métalliques.

Elle assure un placage parfait de la pièce à fixer grâce à une rondelle d'appui intégrée.
La bague en matière synthétique facilite une installation optimale et sécurisée.
La vis est fabriquée en acier de classe 8.8, garantissant des performances mécaniques élevées, même sous contraintes sismiques.

Ce produit est conforme à l’agrément technique européen (ATE) Option 1, adapté à une utilisation sur béton fissuré et non fissuré.
Il bénéficie d’une tenue au feu jusqu’à 120 minutes et peut être utilisé en zone sismique catégorie C1/C2.

Les usages principaux concernent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles et chemins de câbles.
Il est également adapté pour la fixation de portes et portails industriels ainsi que pour le supportage industriel.

Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre de la cheville M10
- Longueur totale de 130 mm
- Diamètre de perçage recommandé de 16 mm
- Profondeur minimale de perçage (h1) de 100 mm
- Épaisseur maximale de la pièce à fixer (tfix) de 50 mm
- Profondeur d’ancrage effective (hef) de 70 mm
- Couple de serrage recommandé de 50 N.m
- Empreinte hexagonale de 6 mm

La cheville est en acier électrozingué, ce qui assure une bonne résistance à la corrosion.
Le montage est simple et rapide : il suffit de percer le trou, de dépoussiérer, d’insérer la cheville à travers la pièce à fixer, puis de serrer au couple indiqué.

Les performances mécaniques sont élevées avec une résistance au cisaillement allant jusqu’à 2100 daN et une résistance à la traction jusqu’à 950 daN en béton non fissuré.
Sous contraintes sismiques, elle conserve une excellente tenue, certifiée pour les catégories C1 et C2.

Le conditionnement comprend un lot de 20 chevilles avec vis, facilitant la gestion, le stockage et l’utilisation sur chantier.

Cette cheville de sécurité HVE03 constitue une fixation fiable et performante, adaptée aux exigences des environnements industriels et constructions métalliques.
Elle répond aux normes européennes strictes et aux contraintes sévères telles que la résistance au feu et aux séismes.

La cheville de sécurité et vis TF acier zingué M10x130 SCELL-IT (référence HVE03-16/50) est une solution de fixation haute performance conçue pour les applications industrielles et métalliques. Elle garantit un placage parfait de la pièce à fixer grâce à une rondelle d'appui intégrée et une bague en matière synthétique qui facilite une installation optimale et sécurisée. La vis est en acier de classe 8.8, assurant des performances mécaniques élevées, même sous contraintes sismiques.

Ce produit est conforme à l’agrément technique européen (ATE) Option 1, adapté à une utilisation sur béton fissuré et non fissuré. Il bénéficie d’une tenue au feu jusqu’à 120 minutes et peut être utilisé en zone sismique catégorie C1/C2. Ses usages principaux incluent la fixation de profils métalliques (garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles), la fixation de portes et portails industriels ainsi que le supportage industriel.

Caractéristiques techniques détaillées :
- Matériau : acier électrozingué
- Diamètre de la cheville : M10
- Longueur totale : 130 mm
- Diamètre de perçage recommandé : 16 mm
- Profondeur minimale de perçage (h1) : 100 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 50 mm
- Profondeur d’ancrage effective (hef) : 70 mm
- Couple de serrage recommandé : 50 N.m
- Empreinte hexagonale : 6 mm

Performances mécaniques :
- Résistance au cisaillement jusqu’à 2100 daN
- Résistance à la traction jusqu’à 950 daN en béton non fissuré
- Maintien d’une excellente tenue sous contraintes sismiques catégories C1 et C2

Le montage est simple et rapide : il suffit de percer le trou, de dépoussiérer, d’insérer la cheville à travers la pièce à fixer, puis de serrer au couple indiqué. Cette cheville constitue une fixation fiable et performante, adaptée aux exigences des environnements industriels et constructions métalliques, répondant aux normes européennes strictes et aux contraintes sévères telles que la résistance au feu et aux séismes.

  • matériau : acier électrozingué
  • diamètre : M10
  • longueur totale : 130 mm
  • diamètre de perçage recommandé : 16 mm
  • profondeur minimale de perçage (h1) : 100 mm
  • épaisseur maximale de la pièce à fixer (tfix) : 50 mm
  • profondeur d’ancrage effective (hef) : 70 mm
  • couple de serrage recommandé : 50 N.m
  • empreinte : hexagonale 6 mm
  • rondelle d'appui intégrée pour un placage parfait de la pièce à fixer
  • bague en matière synthétique pour une installation optimale
  • vis en acier de classe 8.8 pour des performances mécaniques élevées, même sous contraintes sismiques
  • conforme à l’agrément technique européen (ATE) Option 1, adapté au béton fissuré et non fissuré
  • tenue au feu jusqu’à 120 minutes
  • utilisable en zone sismique catégorie C1/C2
  • résistance au cisaillement jusqu’à 2100 daN
  • résistance à la traction jusqu’à 950 daN en béton non fissuré

Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.

SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com



Découvrez la marque

Voir tous les produits
Trustpilot

Questions produits

À quelles conditions cette cheville de sécurité peut-elle être utilisée sur béton fissuré ?

Cette cheville est conforme à l’agrément technique européen (ATE) Option 1, ce qui la rend adaptée à une utilisation sur béton fissuré et non fissuré. Elle garantit ainsi une fixation fiable même dans des supports présentant des fissures.


Quelles sont les dimensions et caractéristiques principales de la cheville M10x130 ?

La cheville a un diamètre M10, une longueur totale de 130 mm, un diamètre de perçage recommandé de 16 mm et une profondeur minimale de perçage de 100 mm. L’épaisseur maximale de la pièce à fixer est de 50 mm, avec une profondeur d’ancrage effective de 70 mm.


Quels sont les niveaux de résistance mécanique de cette cheville ?

Elle offre une résistance au cisaillement jusqu’à 2100 daN et une résistance à la traction jusqu’à 950 daN en béton non fissuré. Ces valeurs sont garanties même sous contraintes sismiques des catégories C1 et C2.


Quels usages industriels sont recommandés pour cette cheville de sécurité ?

Elle est conçue pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que pour la fixation de portes et portails industriels et le supportage industriel.


Comment se réalise la mise en œuvre de cette cheville ?

Le montage se fait en perçant un trou de diamètre et profondeur adaptés, en dépoussiérant soigneusement, puis en insérant la cheville à travers la pièce à fixer. Le serrage doit être effectué au couple recommandé de 50 N.m pour garantir la performance.


Cette cheville est-elle adaptée à une utilisation en zone sismique ?

Oui, elle est certifiée pour une utilisation en zone sismique catégorie C1 et C2, assurant une excellente tenue sous contraintes sismiques conformément à l’agrément technique européen.


Quelle est la résistance au feu de cette cheville ?

Cette cheville bénéficie d’une tenue au feu jusqu’à 120 minutes, ce qui la rend conforme aux exigences de sécurité incendie dans les environnements industriels et de construction métallique.
