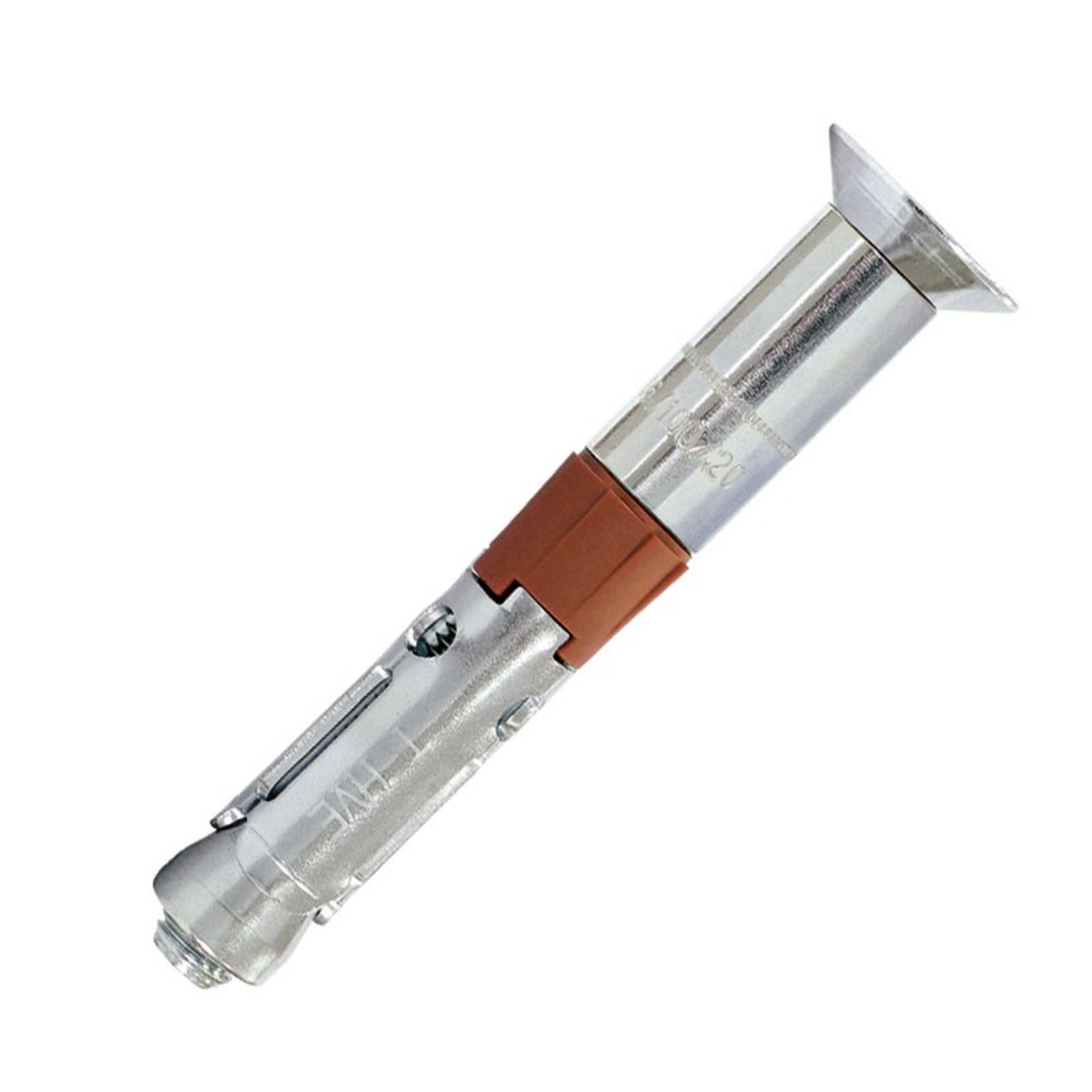

Cheville de sécurité et vis TF acier zingué M12X120 - Lot de 15 SCELL-IT - HVE03-18/20

Référence : S344HVE031820 6 Questions Description
Cheville de sécurité et vis TF acier zingué M12X120 - Lot de 15 SCELL-IT - HVE03-18/20
Cheville de sécurité et vis TF acier zingué M12X120 - Lot de 15 SCELL-IT - HVE03-18/20 Cheville de sécurité et vis TF acier zingué M12X120 - Lot de 15 SCELL-IT - HVE03-18/20 Cheville de sécurité et vis TF acier zingué M12X120 - Lot de 15 SCELL-IT - HVE03-18/20 Cheville de sécurité et vis TF acier zingué M12X120 - Lot de 15 SCELL-IT - HVE03-18/20
scell_it

Découvrez Cheville de sécurité et vis TF acier zingué M12X120 - Lot de 15 SCELL-IT - HVE03-18/20 disponible à l'achat

Les points clés
  • Fixation haute performance adaptée au béton fissuré et non fissuré
  • Installation précise grâce à la bague synthétique et rondelle d'appui
  • Résistance mécanique élevée avec acier classe 8.8 et serrage 100 N.m
  • Certifiée pour zones sismiques C1 et C2 et tenue au feu 120 minutes
  • Dimensions optimales avec diamètre M12 et longueur 120 mm
Voir tout
Ajouter aux favoris Me notifier d'une baisse de prix
103,25 € TTC 86,04 € HT
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Produits complémentaires avec votre produit

Caractéristiques techniques

  • placage parfait de la pièce à fixer grâce à la rondelle d'appui
  • bague en matière synthétique permettant une installation optimale
  • acier 8.8 du M6 à M16 pour des performances optimales, même sous contraintes sismiques
  • diamètre : M12
  • longueur : 120 mm
  • diamètre de perçage recommandé : 18 mm
  • profondeur de perçage (h1) : 120 mm
  • épaisseur maximale de la pièce à fixer (tfix) : 20 mm
  • profondeur d’ancrage effective (hef) : 90 mm
  • empreinte hexagonale (HEX) : 8
  • couple de serrage (tinst) : 100 N.m
  • matière : acier électrozingué
  • agrément technique européen ETA 10/0060 option 1 pour béton fissuré et non fissuré
  • tenue au feu jusqu’à 120 minutes
  • performance certifiée en zones sismiques C1 et C2

Fiche produit

Description

La cheville de sécurité et vis TF acier zingué M12X120 SCELL-IT est une fixation haute performance conçue pour un ancrage solide et fiable dans le béton, même sous contraintes sismiques.

Elle assure un placage parfait de la pièce à fixer grâce à une rondelle d'appui intégrée.
Une bague en matière synthétique facilite une installation optimale et précise.
L’acier utilisé est de classe 8.8, garantissant des performances mécaniques élevées adaptées aux diamètres de M6 à M16.
Ce modèle répond à la catégorie C1 pour les contraintes sismiques.

Les caractéristiques techniques spécifiques pour le modèle M12X120 sont :
- Diamètre de la cheville : M12
- Longueur totale : 120 mm
- Diamètre de perçage recommandé : 18 mm
- Profondeur de perçage (h1) : 120 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 20 mm
- Profondeur d’ancrage effective (hef) : 90 mm
- Empreinte hexagonale (HEX) de taille 8

Cette cheville bénéficie de l’agrément technique européen ETA 10/0060, option 1, garantissant sa fiabilité pour le béton fissuré et non fissuré.
Elle supporte une tenue au feu jusqu’à 120 minutes.
Elle est adaptée à une utilisation sous contrainte sismique, avec des performances certifiées en zones C1 et C2.

Son utilisation est recommandée pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et tout autre supportage industriel.

Le montage s’effectue en perçant un trou au diamètre spécifié, en nettoyant soigneusement le trou, puis en insérant la cheville à travers la pièce à fixer.
Le serrage doit être réalisé au couple indiqué, soit 100 N.m pour ce modèle, afin d’assurer une fixation optimale.

Cette cheville offre une solution esthétique, performante et fiable pour des fixations exigeantes, alliant simplicité de pose et haute résistance mécanique dans des environnements industriels et soumis à des contraintes sévères.

Cheville de sécurité et vis TF acier zingué M12X120 - Lot de 15 SCELL-IT - HVE03-18/20

FAQ : Questions / Réponses :

Cette cheville est-elle adaptée pour une utilisation dans du béton fissuré ?

Oui, cette cheville de sécurité est certifiée avec un agrément technique européen ETA 10/0060 option 1, ce qui garantit sa fiabilité aussi bien dans du béton fissuré que non fissuré.


Quelles sont les dimensions et caractéristiques techniques principales de cette cheville M12X120 ?

La cheville a un diamètre de M12, une longueur totale de 120 mm, un diamètre de perçage recommandé de 18 mm, une profondeur de perçage de 120 mm, et une profondeur d’ancrage effective de 90 mm. Elle permet de fixer des pièces d’une épaisseur maximale de 20 mm et se serre au couple de 100 N.m.


Quels types de supports et d’applications conviennent à cette cheville ?

Elle est recommandée pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes, portails industriels et tout supportage industriel.


Quels sont les critères à respecter pour une installation correcte de cette cheville ?

Il faut percer un trou au diamètre spécifié (18 mm), dépoussiérer soigneusement le trou, insérer la cheville à travers la pièce à fixer, puis serrer au couple indiqué de 100 N.m pour assurer une fixation optimale et sécurisée.


Cette cheville est-elle adaptée à une utilisation en zone sismique ?

Oui, elle est certifiée pour une utilisation sous contraintes sismiques, avec des performances validées en zones C1 et C2, garantissant une fixation fiable en cas de séisme.


Quelle est la résistance mécanique de cette cheville ?

Fabriquée en acier électrozingué de classe 8.8, cette cheville offre une haute résistance mécanique adaptée aux charges importantes, avec une tenue au feu certifiée jusqu’à 120 minutes.
