ARM PRESS CONST 2,2 KW <100M RENSON - 817611

Référence : U003817611 6 Questions Description
ARM PRESS CONST 2,2 KW <100M RENSON - 817611

Découvrez ARM PRESS CONST 2,2 KW <100M RENSON - 817611 disponible à l'achat

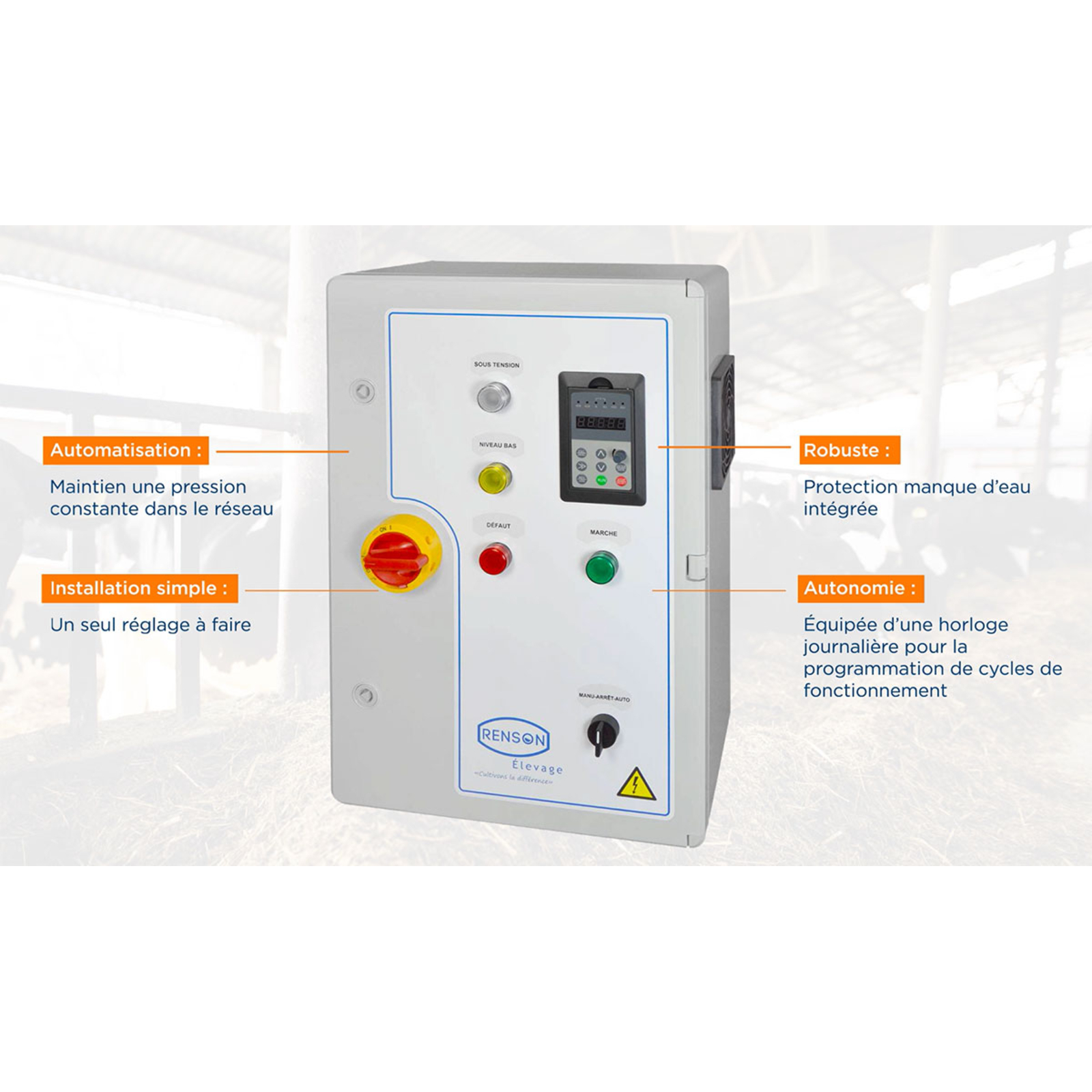

Les points clés
  • Assure une pression constante dans le réseau
  • Protection intégrée contre le manque d’eau
  • Variateur de fréquence pré-réglé pour pompe
  • Horloge journalière programmable pour cycles
  • Indice de protection IP44 et enveloppe ABS
Voir tout
2 076,00 € TTC 1 730,00 € HT
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Produits complémentaires avec votre produit

661,20 €
551,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR HUILE TRI 1,1KW F1''1/4 - RENSON - 103386

814,80 €
679,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR HUILE TRI 1,5KW F1''1/4 - RENSON - 103390

970,80 €
809,00 €

renson

POMPE DE FORAGE 4'' 250L/MIN MOTEUR HUILE TRI 1,5KW F2'' - RENSON - 103392

1 010,40 €
842,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR HUILE TRI 2,2KW F1''1/4 - RENSON - 103391

1 066,80 €
889,00 €

renson

POMPE DE FORAGE 4'' 250L/MIN MOTEUR HUILE TRI 2,2KW F2'' - RENSON - 103393

519,60 €
433,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN HUILE 4" TRIPHASÉ 2.2KW - RENSON - 110693

1 044,00 €
870,00 €

renson

POMPE DE FORAGE 4'' 250L/MIN MOTEUR EAU TRI 1,5KW F2'' - RENSON - 168541

549,60 €
458,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOT HUILE TRI 0.75KW F1''1/4 - RENSON - 817595

624,00 €
520,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOTEUR HUILE TRI 1.1KW F1''1/4 - RENSON - 817596

721,20 €
601,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOTEUR HUILE TRI 1.5KW F1''1/4 - RENSON - 817597

862,80 €
719,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOTEUR HUILE TRI 2.2KW F1''1/4 - RENSON - 817598

715,20 €
596,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOT EAU TRI SPX 0.75KW F1''1/4 - RENSON - 817600

848,40 €
707,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOT EAU TRI SPX 1.1KW F1''1/4 - RENSON - 817601

943,20 €
786,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOT EAU TRI SPX 1.5KW F1''1/4 - RENSON - 817602

1 152,00 €
960,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOT EAU TRI SPX 2.2KW F1''1/4 - RENSON - 817603

146,40 €
122,00 €

renson

KIT RESERVOIR VERTICAL 8L PRESSOTAT / MANOMÈTRE / CLAPET - RENSON - 818212

187,20 €
156,00 €

renson

Kit TDS 1"1/4 RENSON - 818243

232,80 €
194,00 €

renson

Kit TDS 2'' RENSON - 818244

636,00 €
530,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 1.5KW - RENSON - 817658

850,80 €
709,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 2.2KW - RENSON - 817659

546,00 €
455,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 1.1KW - RENSON - 817657

480,00 €
400,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 0.75KW - RENSON - 817661

702,00 €
585,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR EAU TRI 0,75KW F1''1/4 - RENSON - 817697

613,20 €
511,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOT HUILE TRI 0,75KW F1''1/4 - RENSON - 817699

861,60 €
718,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR EAU TRI 1,1KW F1''1/4 - RENSON - 817700

985,20 €
821,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR EAU TRI 1,5KW F1''1/4 - RENSON - 817702

1 135,20 €
946,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR EAU TRI 2,2KW F1''1/4 - RENSON - 817704

1 065,60 €
888,00 €

renson

POMPE DE FORAGE 4'' 250L/MIN MOTEUR EAU TRIPHASE 2,2KW F2'' - RENSON - 817711

924,00 €
770,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.5KW - RENSON - 817876

538,80 €
449,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN HUILE 4'' TRIPHASE 0,75KW - RENSON - 817881

1 191,60 €
993,00 €

renson

POMPE FORAGE 4'' 70L/MIN 19E TECHNO. MOTEUR EAU TRI 1,1KW - RENSON - 817922

1 050,00 €
875,00 €

renson

POMPE FORAGE 4'' 70L/MIN 13E TECHNO. MOTEUR EAU TRI 0,75KW - RENSON - 817920

1 389,60 €
1 158,00 €

renson

POMPE FORAGE 4'' 70L/MIN 25E TECHNO. MOTEUR EAU TRI 1,5KW - RENSON - 817924

810,00 €
675,00 €

renson

POMPE FORAGE 4'' 100L/MIN 8E TECHNO MOTEUR HUILE TRI 0,75KW - RENSON - 817944

1 030,80 €
859,00 €

renson

POMPE FORAGE 4'' 100L/MIN 8E TECHNO. MOTEUR EAU TRI 0,75KW - RENSON - 817943

1 125,60 €
938,00 €

renson

POMPE FORAGE 4'' 100L/MIN 13E TECHNO. MOTEUR EAU TRI 1,1KW - RENSON - 817945

1 261,20 €
1 051,00 €

renson

POMPE FORAGE 4'' 100L/MIN 17E TECHNO. MOTEUR EAU TRI 1,5KW - RENSON - 817947

1 509,60 €
1 258,00 €

renson

POMPE FORAGE 4'' 100L/MIN 25E TECHNO. MOTEUR EAU TRI 2,2KW - RENSON - 817953

1 052,40 €
877,00 €

renson

POMPE FORAGE 4'' 200L/MIN 8E INOX MOTEUR HUILE TRI 1,1KW - RENSON - 817969

1 395,60 €
1 163,00 €

renson

POMPE FORAGE 4'' 200L/MIN 12E INOX MOTEUR EAU TRI 1,5KW - RENSON - 817970

1 188,00 €
990,00 €

renson

POMPE FORAGE 4'' 200L/MIN 12E INOX MOT HUILE TRI 1,5KW 45 - RENSON - 817972

1 389,60 €
1 158,00 €

renson

POMPE FORAGE 4'' 200L/MIN 17E INOX MOT HUILE TRI 2,2KW 45 - RENSON - 817975

1 651,20 €
1 376,00 €

renson

POMPE FORAGE 4'' 200L/MIN 17E INOX MOTEUR EAU TRI 2,2KW - RENSON - 817973

415,20 €
346,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 0.75KW - RENSON - 818098

1 059,60 €
883,00 €

renson

POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 0.75KW - RENSON - 818102

460,80 €
384,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.1KW - RENSON - 818099

525,60 €
438,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.5KW - RENSON - 818100

650,40 €
542,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 2.2KW - RENSON - 818101

1 459,20 €
1 216,00 €

renson

POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 1.5KW - RENSON - 818104

1 252,80 €
1 044,00 €

renson

POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 1.1KW - RENSON - 818103

1 995,60 €
1 663,00 €

renson

POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 2.2KW - RENSON - 818105

1 126,80 €
939,00 €

renson

POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 1.1KW - RENSON - 818107

1 317,60 €
1 098,00 €

renson

POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 1.5KW - RENSON - 818108

1 729,20 €
1 441,00 €

renson

POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 2.2KW - RENSON - 818109

798,00 €
665,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOT EAU TRI WPM 1.5KW F1'1/4 - RENSON - 818500

Caractéristiques techniques

  • marque : renson
  • référence fournisseur : 817611
  • alimentation : 380V 3 ~ ± 5% 50/60 Hz
  • température ambiante : -5°C à +40°C
  • indice de protection : IP44
  • enveloppe : plastique ABS
  • interrupteur : tétrapolaire à commande extérieure
  • variateur de fréquence : intégré et pré-réglé
  • disjoncteurs internes de protection
  • commutateur 3 positions (Marche - 0 - Auto)
  • ventilation intégrée
  • bornier de raccordement
  • plan électrique D.A.O.
  • voyants : mise sous tension, pompe en marche, pompe en défaut, manque d'eau
  • panneau de commande local du variateur en façade
  • horloge journalière programmable
  • régulateur de niveau avec sonde incluse pour protection manque d'eau
  • capteur de pression 0-10 bar inclus avec 10 mètres de câble blindé
  • presse-étoupes pour raccordements filaires étanches
  • caractéristiques de câblage détaillées avec bornier XC1, XN1, XS1, XT1

Description

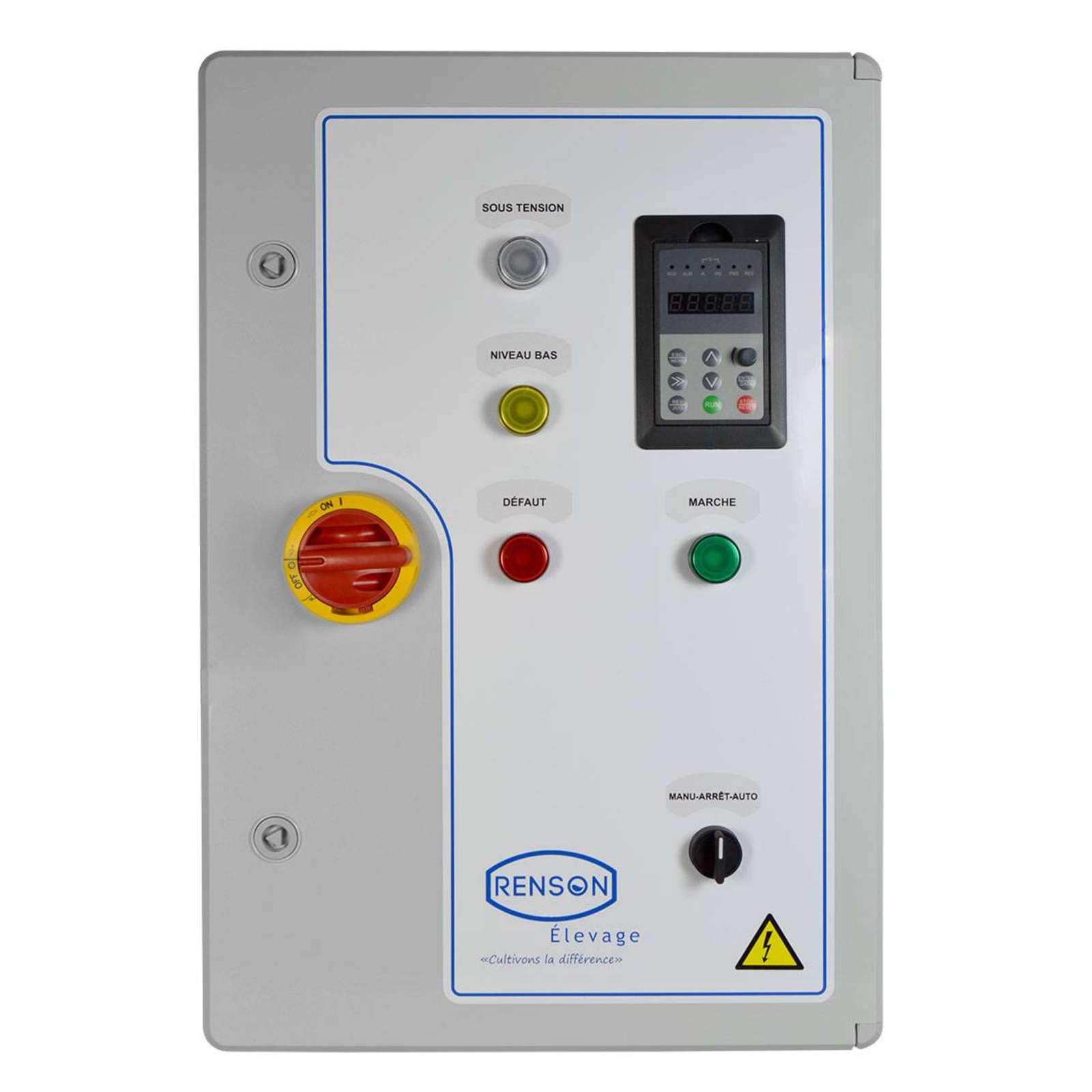

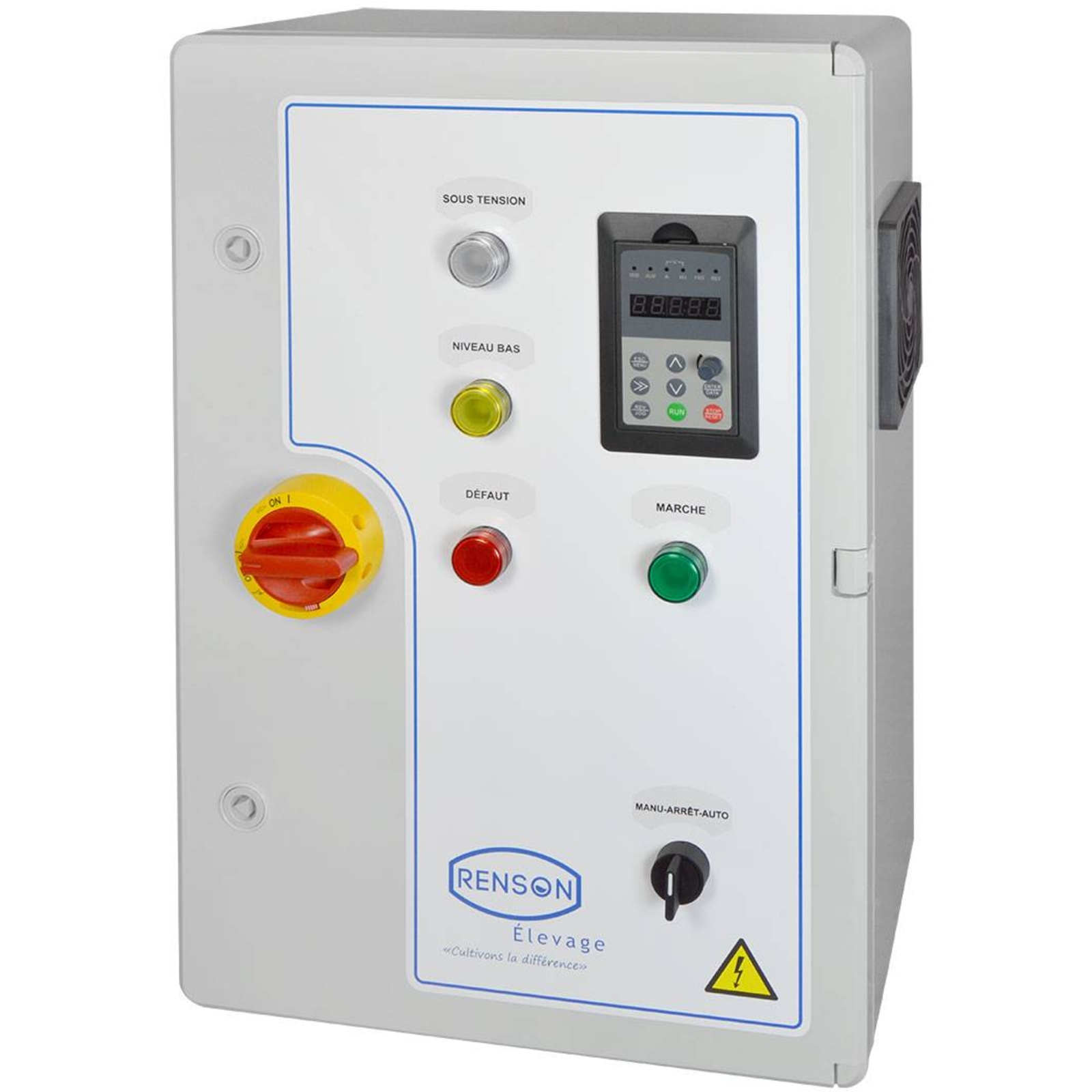

L'armoire à pression constante ARM PRESS CONST 2,2 KW <100M RENSON est conçue pour maintenir une pression constante dans le réseau, quel que soit le débit.

Elle permet la gestion d’une pompe en surpression grâce à un variateur de fréquence déjà pré-réglé, dédié à la pompe.
L’utilisateur n’a qu’à régler la pression d’utilisation directement en façade de l’armoire.
La régulation est assurée par un capteur de pression 0-10 bar inclus, raccordé au variateur, garantissant une pression stable sur le réseau.
Un système de protection contre le manque d’eau est intégré et fonctionne grâce à une sonde ou un flotteur, assurant la sécurité de fonctionnement.
L’armoire dispose également d’une horloge journalière programmable pour la gestion des cycles de fonctionnement.

Sur le plan technique, l’armoire est alimentée en 380V triphasé ± 5% à 50/60 Hz.
Elle est conçue pour fonctionner dans une plage de température ambiante de -5°C à +40°C.
Son indice de protection est IP44, assurant une protection contre les projections d’eau.

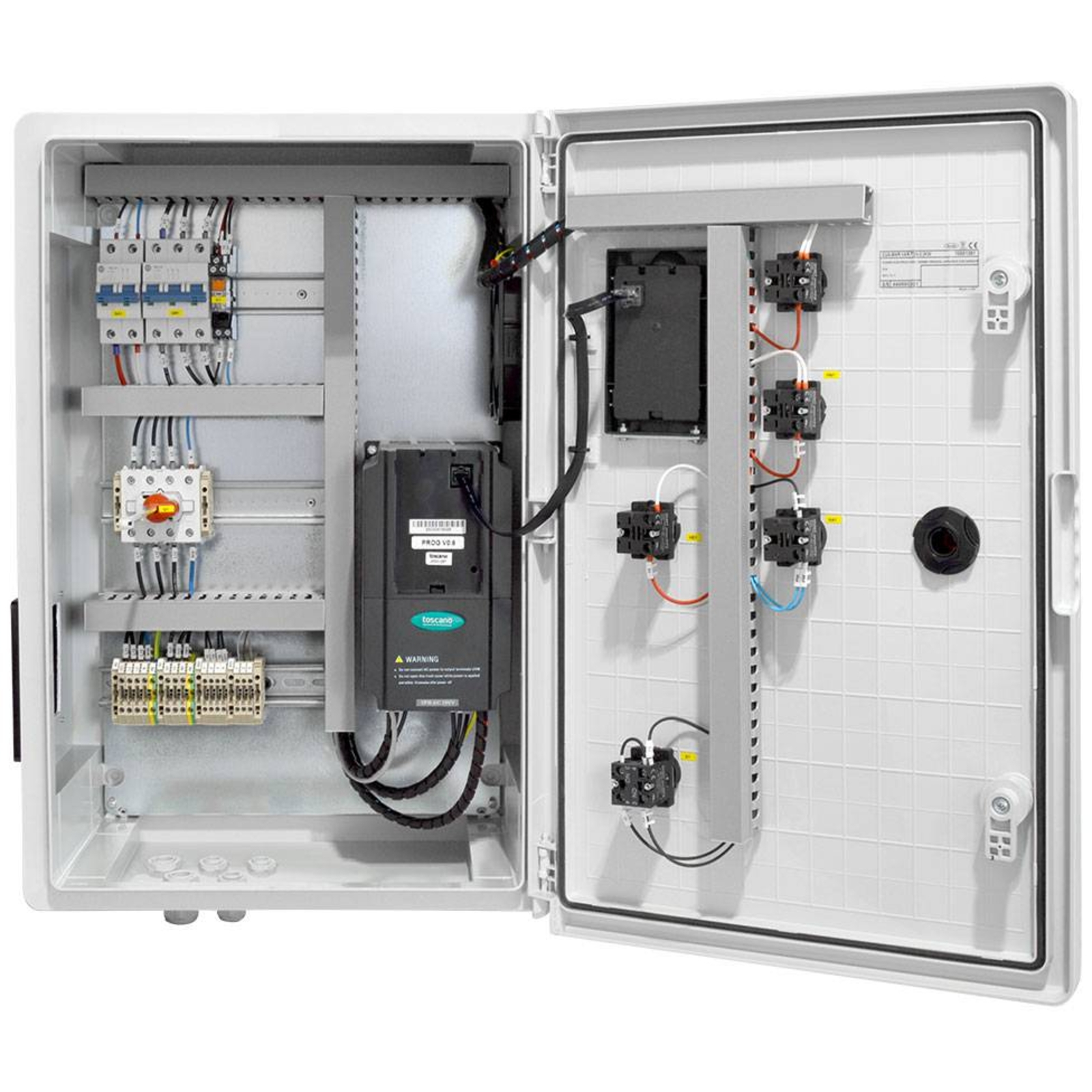

La composition de l’armoire comprend une enveloppe en plastique ABS, un interrupteur tétrapolaire à commande extérieure, un variateur de fréquence, des disjoncteurs internes de protection, un commutateur trois positions (Marche - 0 - Auto), ainsi qu’une ventilation.
Elle est équipée d’un bornier de raccordement, d’un plan électrique D.A.O., et de voyants indiquant la mise sous tension, la pompe en marche, un défaut pompe, et le manque d’eau.
Le panneau de commande local du variateur est accessible en façade.

La protection contre le manque d’eau est assurée par un régulateur de niveau avec sonde incluse.
Le capteur de pression est fourni avec 10 mètres de câble blindé.
Des presse-étoupes garantissent des raccordements filaires étanches.

Les caractéristiques de câblage sont détaillées avec plusieurs borniers :
- Le bornier XC1 permet le raccordement de la sonde de manque d’eau pour puits ou forage.
- Le bornier XN1 sert à la sélection de l’organe de détection du manque d’eau, soit sonde ou flotteur selon le type de réservoir.
- Le bornier XS1 est destiné à la commande externe, télécommande ou détection de manque d’eau dans cuve, citerne ou réservoir.
- Le bornier XT1 est dédié au transmetteur de pression analogique 4-20mA, 0-10 bar.

L’horloge hebdomadaire intégrée est raccordée à l’automatisme de l’armoire et permet de régler la date, l’heure et les différents créneaux horaires.
Elle peut être mise en mode automatique ou désactivée selon les besoins.

Ce produit assure une installation simple avec un seul réglage à effectuer.
Il garantit une pression constante dans le réseau, une protection efficace contre le manque d’eau, et une programmation flexible des cycles de fonctionnement.

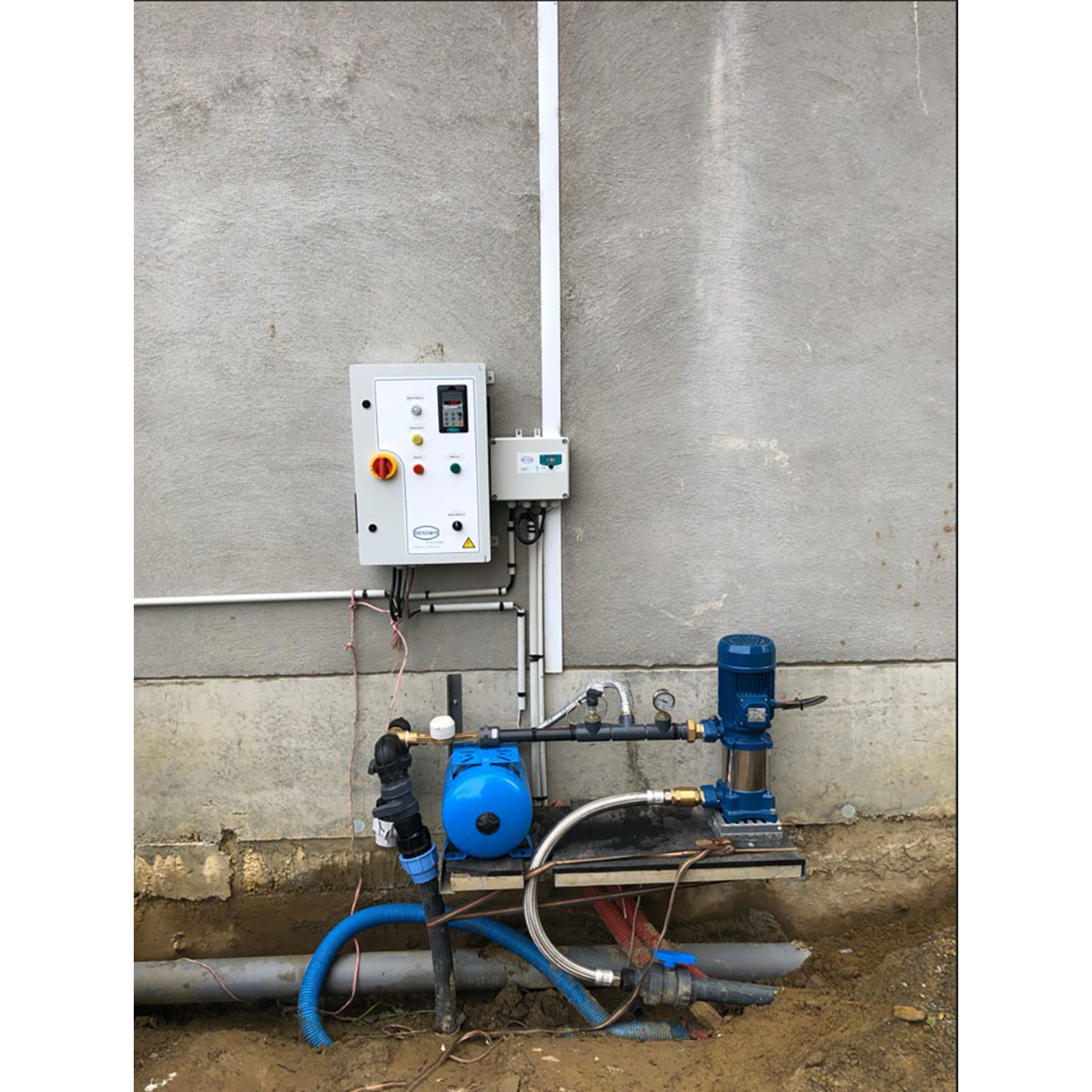

Des accessoires complémentaires sont recommandés, tels que le kit réservoir vertical 8L avec pressostat, manomètre et clapet, ainsi que des kits TDS en différentes dimensions.

ARM PRESS CONST 2,2 KW <100M RENSON - 817611

Guide d'utilisation

L'armoire fonctionne en gérant une pompe en surpression via un variateur de fréquence pré-réglé, dédié à la pompe. L'utilisateur règle la pression d'utilisation directement en façade de l'armoire. La régulation s'effectue par un capteur de pression 0-10 bar raccordé au variateur, ce qui maintient une pression constante dans le réseau, quel que soit le débit demandé. La commande automatique de remplissage utilise également ce capteur de pression.

L'armoire intègre une protection contre le manque d'eau, activée par une sonde ou un flotteur selon le type de réservoir ou puits, raccordés aux bornes spécifiques. Une horloge journalière programmable permet de définir des cycles de fonctionnement selon des créneaux horaires personnalisables, avec possibilité d'activer ou désactiver cette programmation.

Le fonctionnement général comprend un commutateur trois positions (Marche - 0 - Auto) accessible en façade, ainsi que des voyants indiquant la mise sous tension, le fonctionnement de la pompe, les défauts éventuels et le manque d'eau. Le panneau de commande local du variateur est accessible pour les réglages.

En cas de fonctionnement non conforme, le système signale les défauts pompe et manque d'eau via des voyants. Le variateur de fréquence permet également d'effacer les défauts et de remettre l'appareil en veille via une touche dédiée.

Le résultat attendu est le maintien d'une pression stable et constante dans le réseau, indépendamment des variations de débit, avec une protection intégrée contre le manque d'eau et une gestion flexible des cycles de fonctionnement. L'installation nécessite un seul réglage de pression à effectuer par l'utilisateur.

FAQ : Questions / Réponses :

À quoi sert l'armoire à pression constante ARM PRESS CONST 2,2 KW <100M RENSON ?

Cette armoire est conçue pour maintenir une pression constante dans un réseau d'eau, quel que soit le débit demandé. Elle gère une pompe en surpression via un variateur de fréquence pré-réglé et un capteur de pression intégré, garantissant ainsi une régulation stable et automatique.


Comment se règle la pression d’utilisation sur cette armoire ?

La pression d’utilisation se règle directement en façade de l’armoire par l’utilisateur. Le variateur de fréquence est déjà pré-réglé, ce qui simplifie l’installation et réduit les réglages nécessaires.


Quels dispositifs de sécurité sont intégrés dans cette armoire ?

L’armoire intègre une protection contre le manque d’eau assurée par un régulateur de niveau avec sonde incluse. Cette sécurité est renforcée par plusieurs bornes de raccordement pour différents types de sondes ou flotteurs adaptés aux puits, forages, cuves ou réservoirs.


Quels sont les éléments de contrôle et d’affichage présents sur l’armoire ?

Elle dispose de voyants indiquant la mise sous tension, la marche de la pompe, un défaut pompe et le manque d’eau. Le panneau de commande local du variateur est accessible en façade, ainsi qu’un commutateur 3 positions (Marche - 0 - Auto) et une horloge journalière programmable pour gérer les cycles de fonctionnement.


Quelles sont les caractéristiques techniques principales de l’armoire ?

L’armoire fonctionne en 380 V triphasé ± 5 % à 50/60 Hz, avec une plage de température ambiante de -5°C à +40°C. Elle est protégée par un indice IP44, son enveloppe est en plastique ABS, et elle comprend un variateur de fréquence intégré, des disjoncteurs internes, une ventilation et des presse-étoupes pour des raccordements étanches.


Quels accessoires sont recommandés pour compléter cette installation ?

Des accessoires tels que le kit réservoir vertical 8L avec pressostat, manomètre et clapet, ainsi que des kits TDS en différentes dimensions, sont conseillés pour optimiser le fonctionnement et la protection de l’installation.
