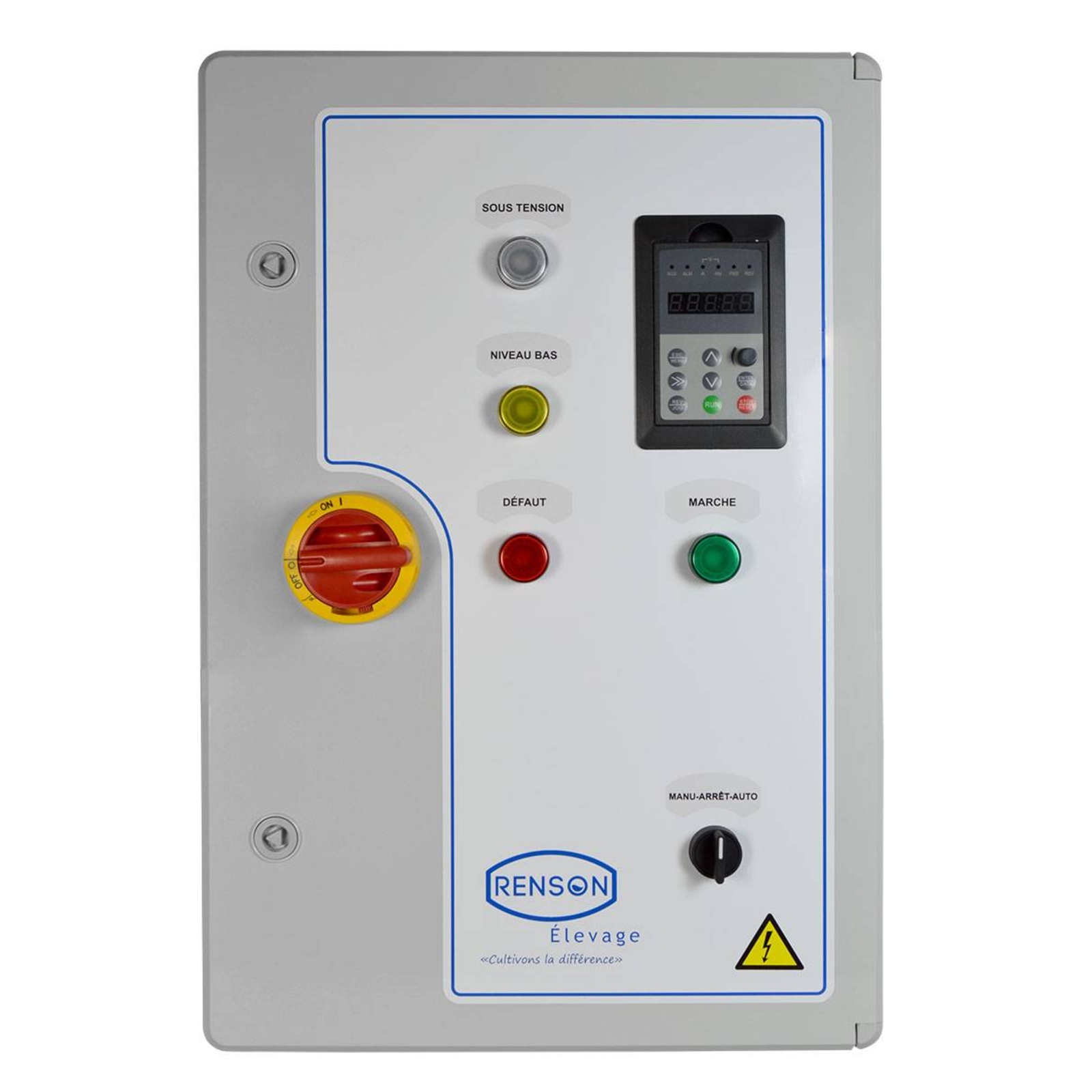

ARM PRESS CONST 2,2KW <200M RENSON - 818058

Référence : U003818058 5 Questions Description
ARM PRESS CONST 2,2KW <200M RENSON - 818058

Découvrez ARM PRESS CONST 2,2KW <200M RENSON - 818058 disponible à l'achat

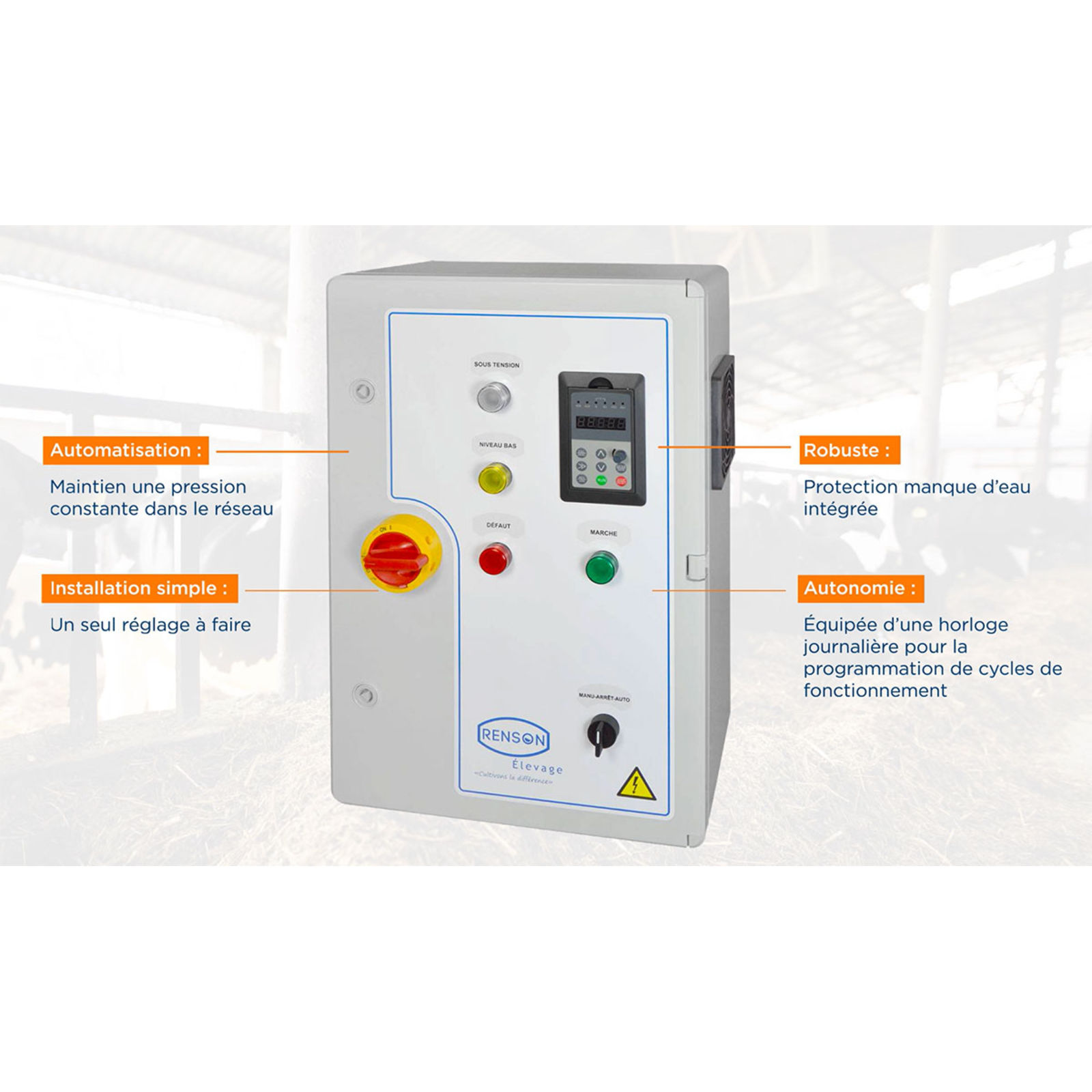

Les points clés
  • Maintient une pression stable dans le réseau hydraulique
  • Protection intégrée contre le manque d’eau avec sonde
  • Horloge journalière programmable pour cycles automatisés
Voir tout
2 386,80 € TTC 1 989,00 € HT
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Produits complémentaires avec votre produit

661,20 €
551,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR HUILE TRI 1,1KW F1''1/4 - RENSON - 103386

814,80 €
679,00 €

renson

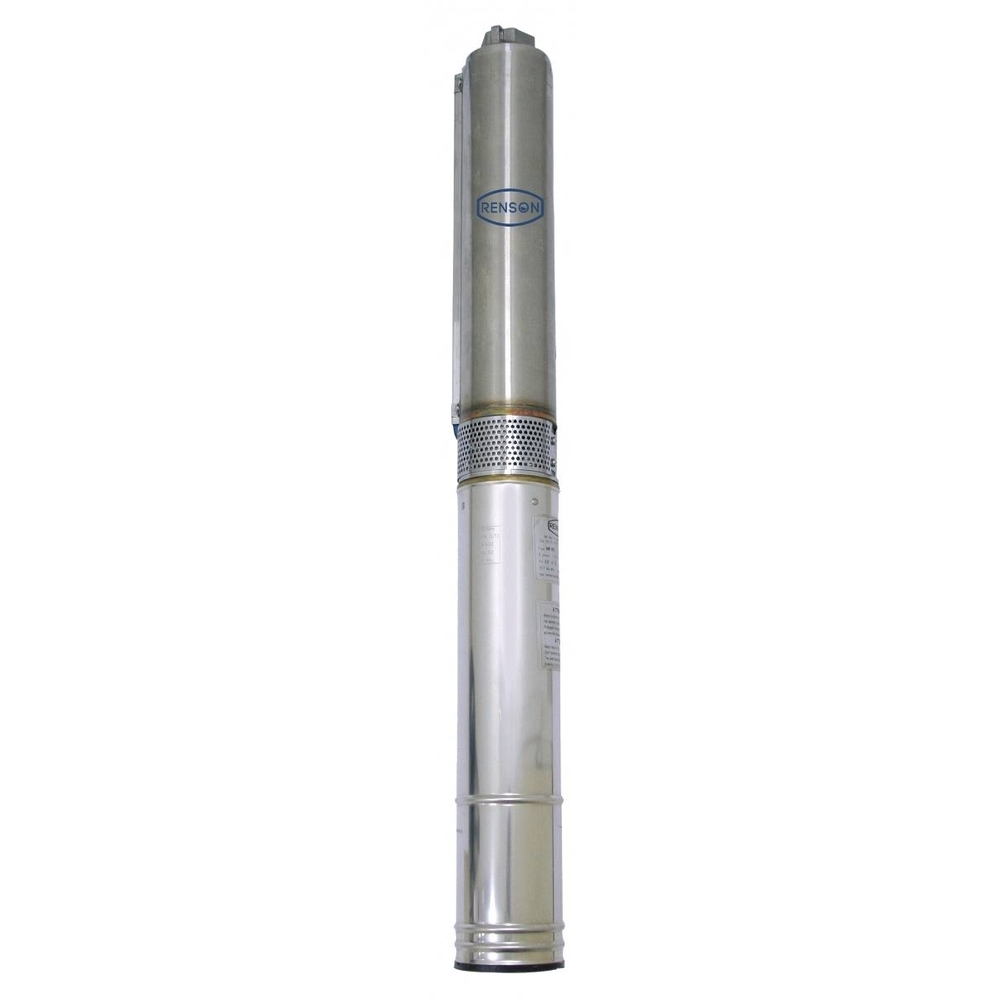

POMPE DE FORAGE 4'' 60L/MIN MOTEUR HUILE TRI 1,5KW F1''1/4 - RENSON - 103390

970,80 €
809,00 €

renson

POMPE DE FORAGE 4'' 250L/MIN MOTEUR HUILE TRI 1,5KW F2'' - RENSON - 103392

1 010,40 €
842,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR HUILE TRI 2,2KW F1''1/4 - RENSON - 103391

1 066,80 €
889,00 €

renson

POMPE DE FORAGE 4'' 250L/MIN MOTEUR HUILE TRI 2,2KW F2'' - RENSON - 103393

519,60 €
433,00 €

renson

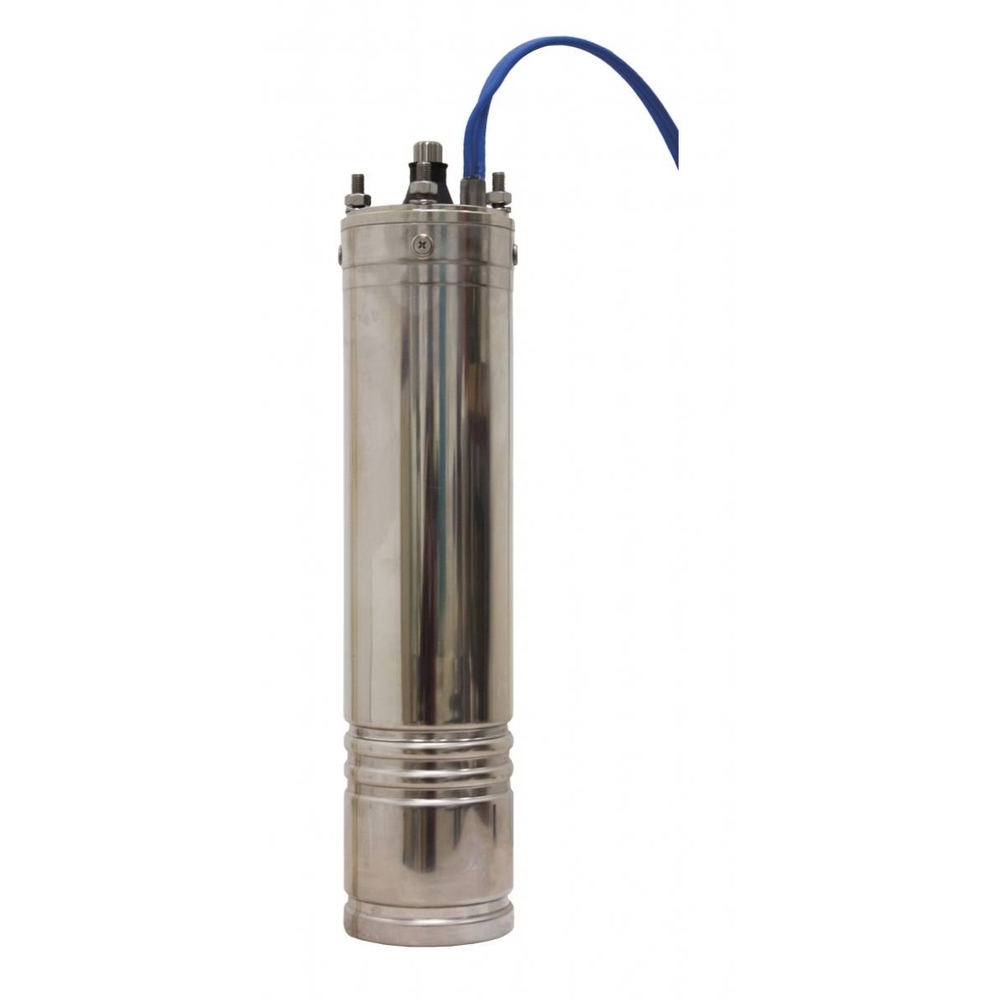

MOTEUR PR POMPE DE FORAGE BAIN HUILE 4" TRIPHASÉ 2.2KW - RENSON - 110693

1 044,00 €
870,00 €

renson

POMPE DE FORAGE 4'' 250L/MIN MOTEUR EAU TRI 1,5KW F2'' - RENSON - 168541

549,60 €
458,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOT HUILE TRI 0.75KW F1''1/4 - RENSON - 817595

624,00 €
520,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOTEUR HUILE TRI 1.1KW F1''1/4 - RENSON - 817596

721,20 €
601,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOTEUR HUILE TRI 1.5KW F1''1/4 - RENSON - 817597

862,80 €
719,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOTEUR HUILE TRI 2.2KW F1''1/4 - RENSON - 817598

715,20 €
596,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOT EAU TRI SPX 0.75KW F1''1/4 - RENSON - 817600

848,40 €
707,00 €

renson

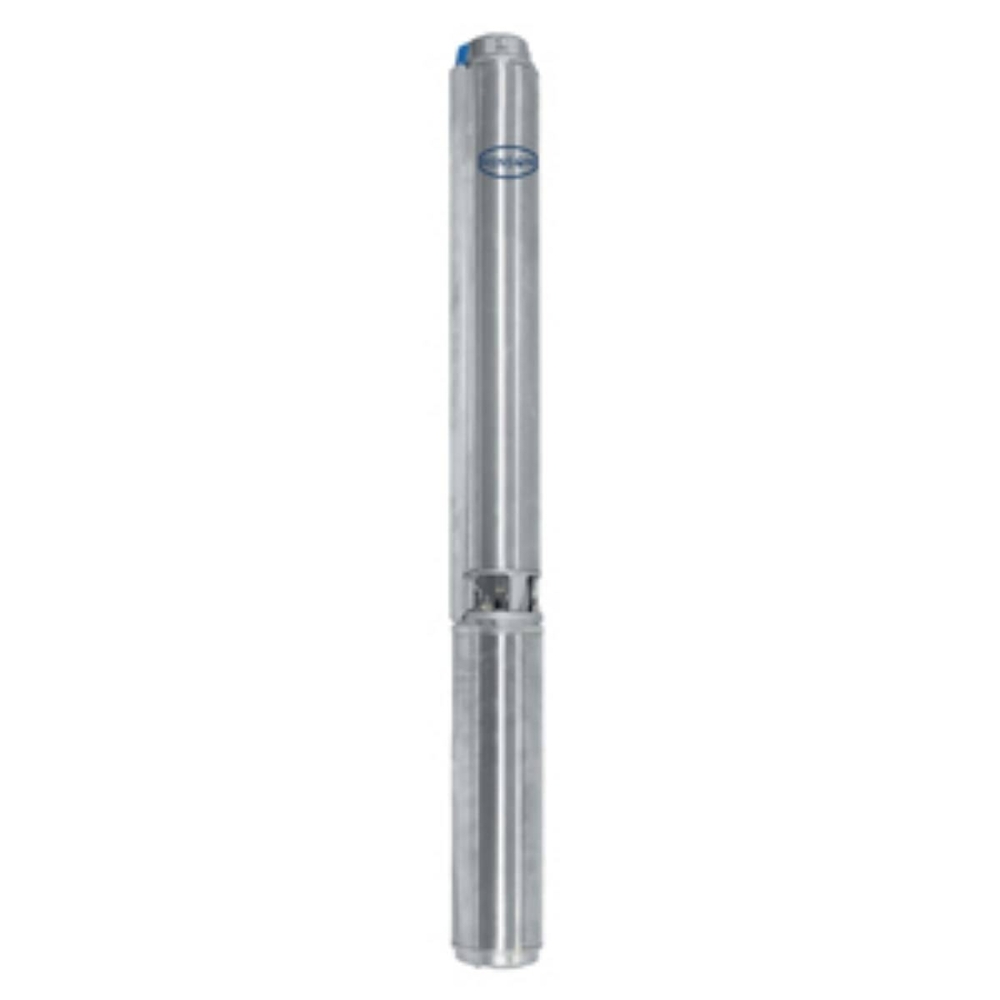

POMPE DE FORAGE 4'' 100L/MIN MOT EAU TRI SPX 1.1KW F1''1/4 - RENSON - 817601

943,20 €
786,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOT EAU TRI SPX 1.5KW F1''1/4 - RENSON - 817602

1 152,00 €
960,00 €

renson

POMPE DE FORAGE 4'' 100L/MIN MOT EAU TRI SPX 2.2KW F1''1/4 - RENSON - 817603

636,00 €
530,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 1.5KW - RENSON - 817658

850,80 €
709,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 2.2KW - RENSON - 817659

546,00 €
455,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 1.1KW - RENSON - 817657

480,00 €
400,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 0.75KW - RENSON - 817661

702,00 €
585,00 €

renson

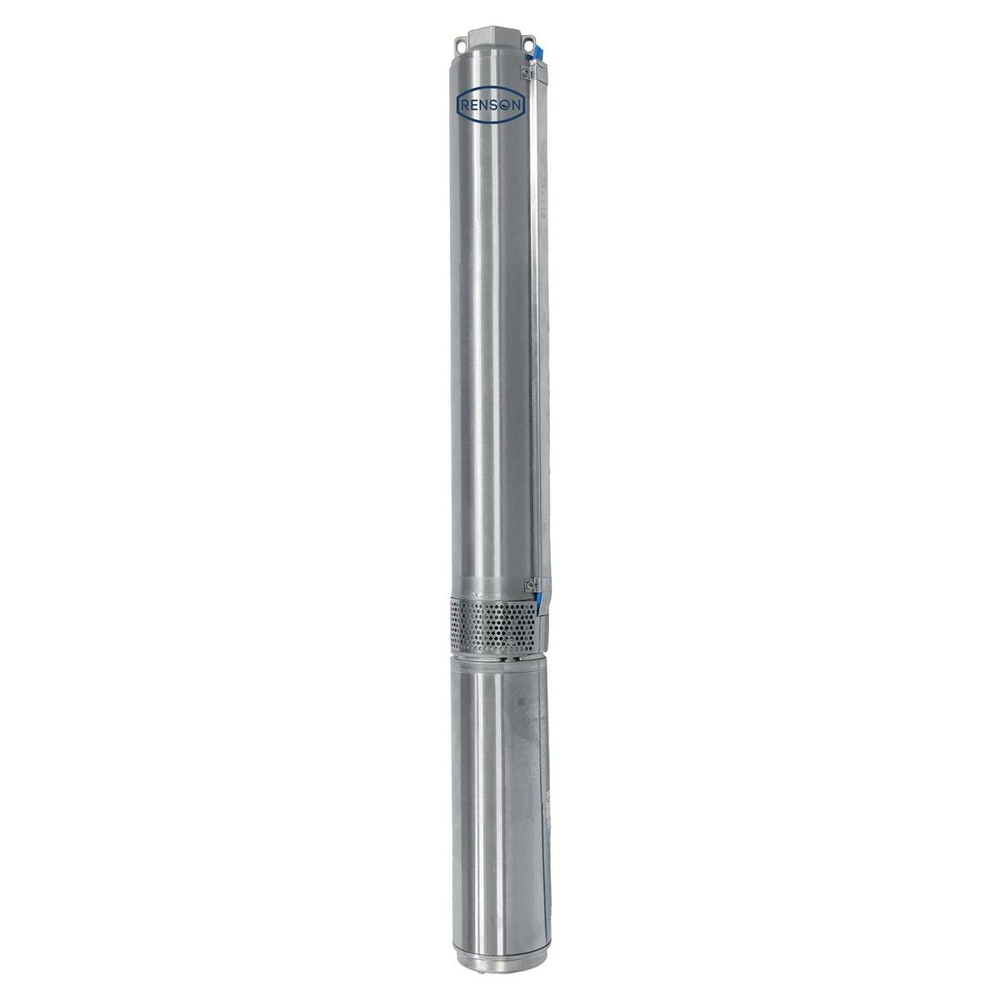

POMPE DE FORAGE 4'' 60L/MIN MOTEUR EAU TRI 0,75KW F1''1/4 - RENSON - 817697

613,20 €
511,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOT HUILE TRI 0,75KW F1''1/4 - RENSON - 817699

861,60 €
718,00 €

renson

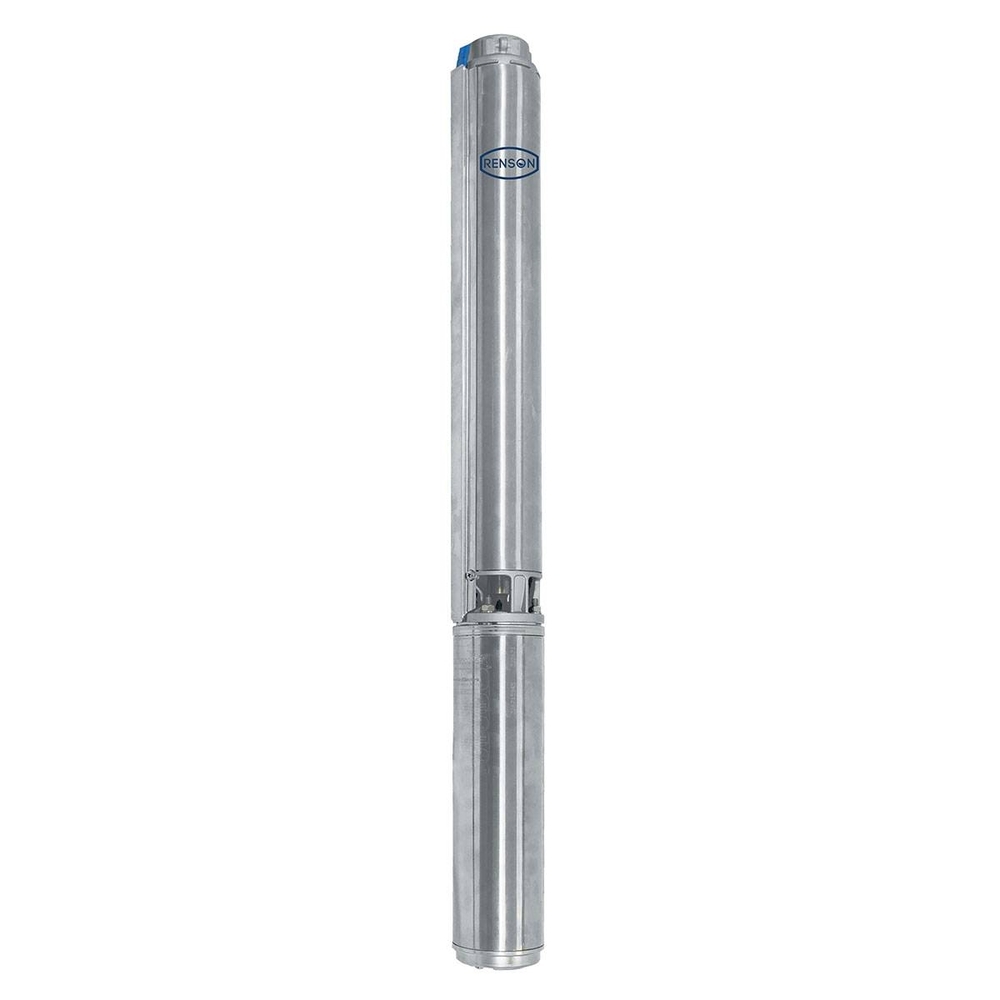

POMPE DE FORAGE 4'' 60L/MIN MOTEUR EAU TRI 1,1KW F1''1/4 - RENSON - 817700

985,20 €
821,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR EAU TRI 1,5KW F1''1/4 - RENSON - 817702

1 135,20 €
946,00 €

renson

POMPE DE FORAGE 4'' 60L/MIN MOTEUR EAU TRI 2,2KW F1''1/4 - RENSON - 817704

1 065,60 €
888,00 €

renson

POMPE DE FORAGE 4'' 250L/MIN MOTEUR EAU TRIPHASE 2,2KW F2'' - RENSON - 817711

924,00 €
770,00 €

renson

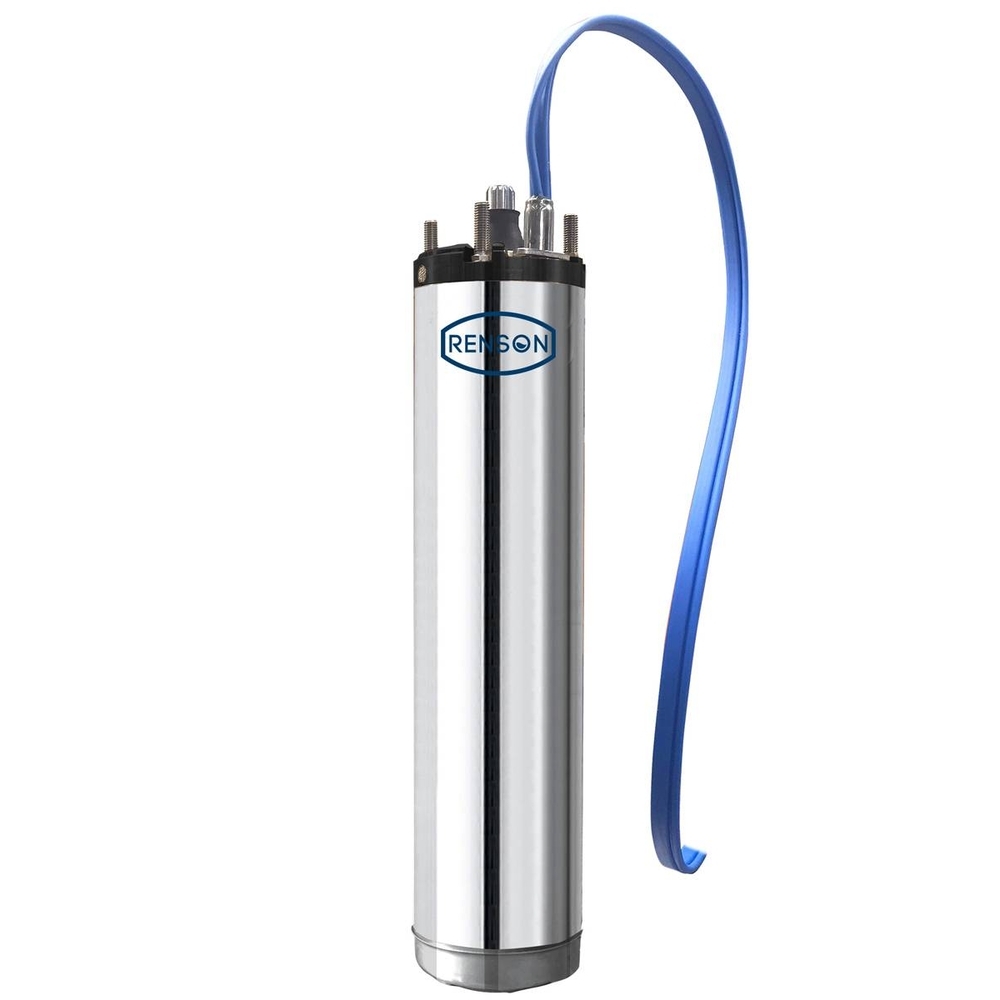

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.5KW - RENSON - 817876

538,80 €
449,00 €

renson

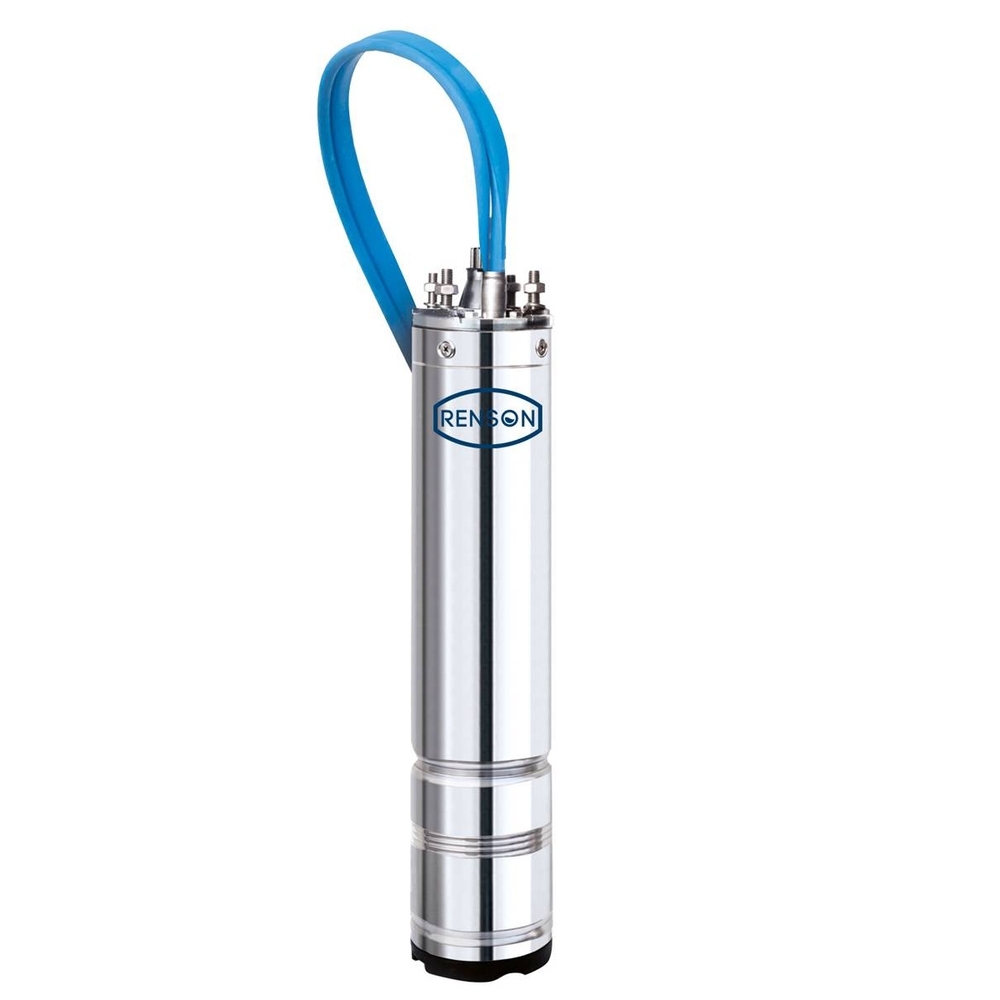

MOTEUR PR POMPE DE FORAGE BAIN HUILE 4'' TRIPHASE 0,75KW - RENSON - 817881

1 191,60 €
993,00 €

renson

POMPE FORAGE 4'' 70L/MIN 19E TECHNO. MOTEUR EAU TRI 1,1KW - RENSON - 817922

1 050,00 €
875,00 €

renson

POMPE FORAGE 4'' 70L/MIN 13E TECHNO. MOTEUR EAU TRI 0,75KW - RENSON - 817920

1 389,60 €
1 158,00 €

renson

POMPE FORAGE 4'' 70L/MIN 25E TECHNO. MOTEUR EAU TRI 1,5KW - RENSON - 817924

810,00 €
675,00 €

renson

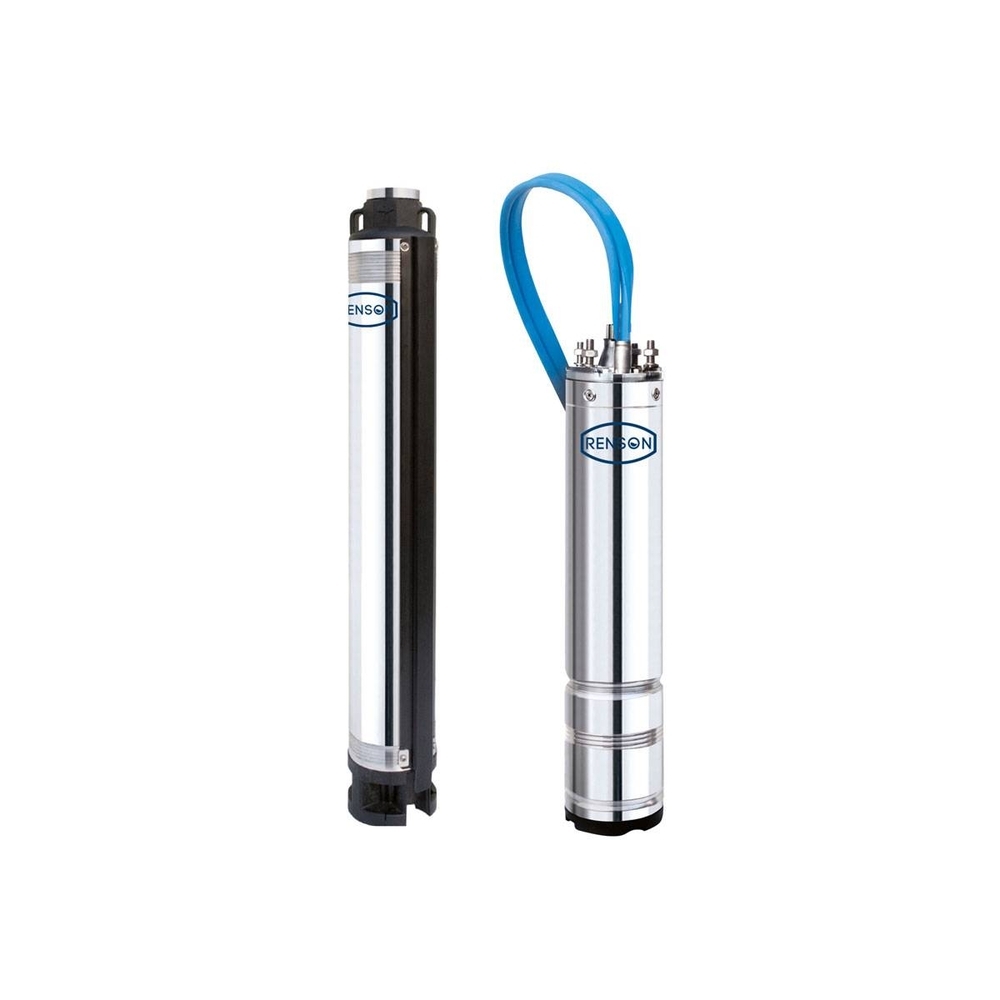

POMPE FORAGE 4'' 100L/MIN 8E TECHNO MOTEUR HUILE TRI 0,75KW - RENSON - 817944

1 030,80 €
859,00 €

renson

POMPE FORAGE 4'' 100L/MIN 8E TECHNO. MOTEUR EAU TRI 0,75KW - RENSON - 817943

1 125,60 €
938,00 €

renson

POMPE FORAGE 4'' 100L/MIN 13E TECHNO. MOTEUR EAU TRI 1,1KW - RENSON - 817945

1 261,20 €
1 051,00 €

renson

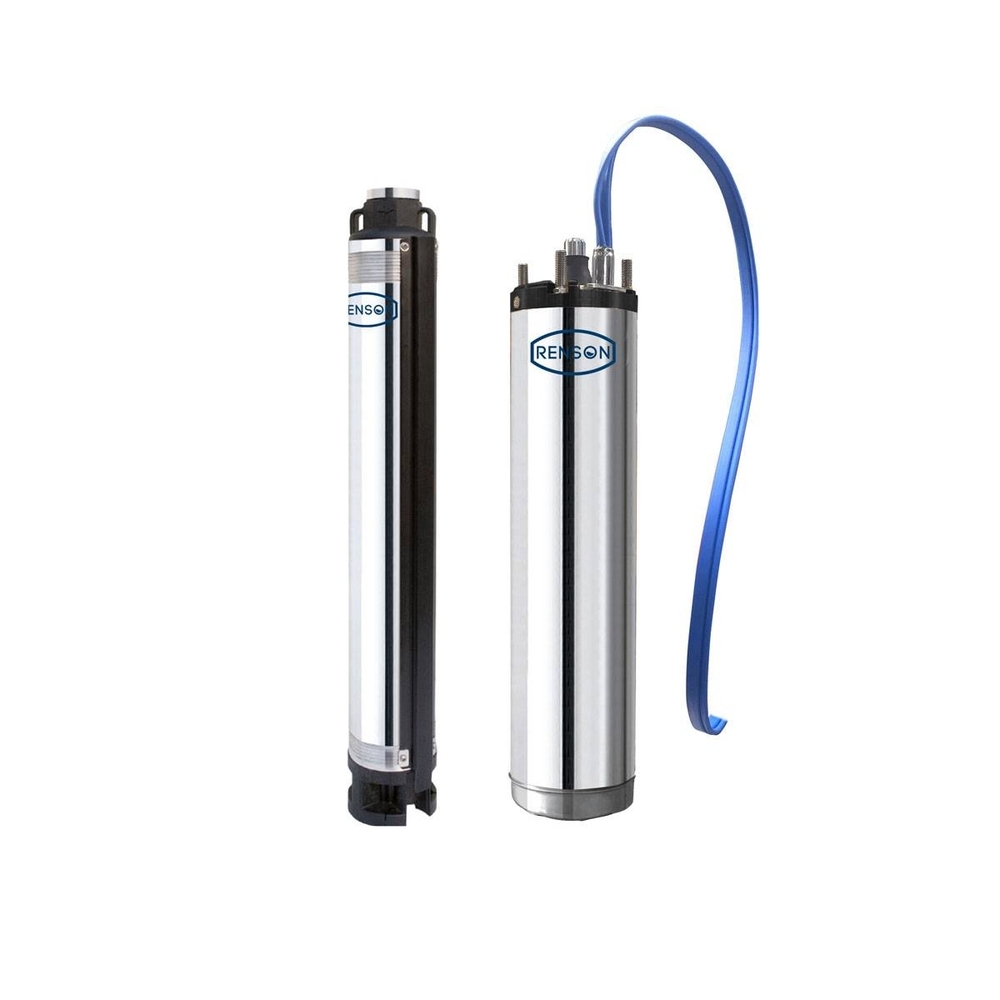

POMPE FORAGE 4'' 100L/MIN 17E TECHNO. MOTEUR EAU TRI 1,5KW - RENSON - 817947

1 509,60 €
1 258,00 €

renson

POMPE FORAGE 4'' 100L/MIN 25E TECHNO. MOTEUR EAU TRI 2,2KW - RENSON - 817953

1 052,40 €
877,00 €

renson

POMPE FORAGE 4'' 200L/MIN 8E INOX MOTEUR HUILE TRI 1,1KW - RENSON - 817969

1 395,60 €
1 163,00 €

renson

POMPE FORAGE 4'' 200L/MIN 12E INOX MOTEUR EAU TRI 1,5KW - RENSON - 817970

1 188,00 €
990,00 €

renson

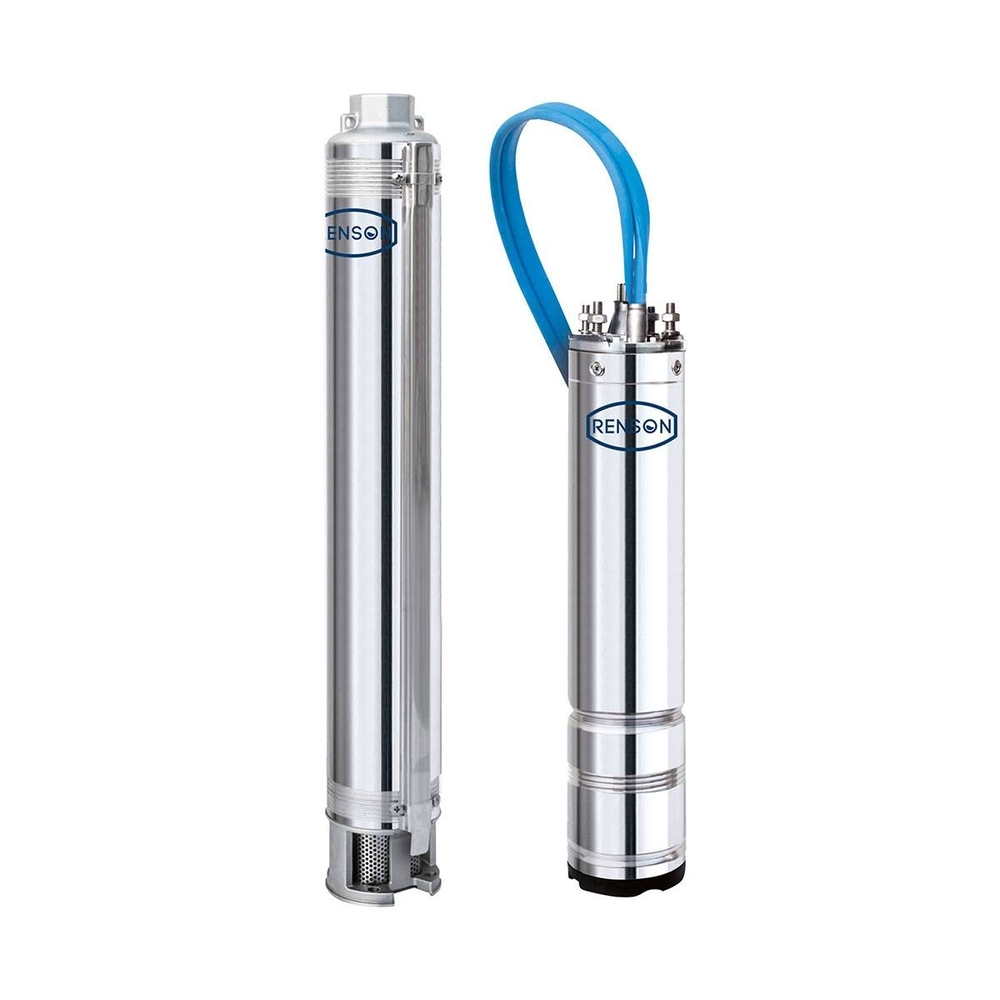

POMPE FORAGE 4'' 200L/MIN 12E INOX MOT HUILE TRI 1,5KW 45 - RENSON - 817972

1 389,60 €
1 158,00 €

renson

POMPE FORAGE 4'' 200L/MIN 17E INOX MOT HUILE TRI 2,2KW 45 - RENSON - 817975

1 651,20 €
1 376,00 €

renson

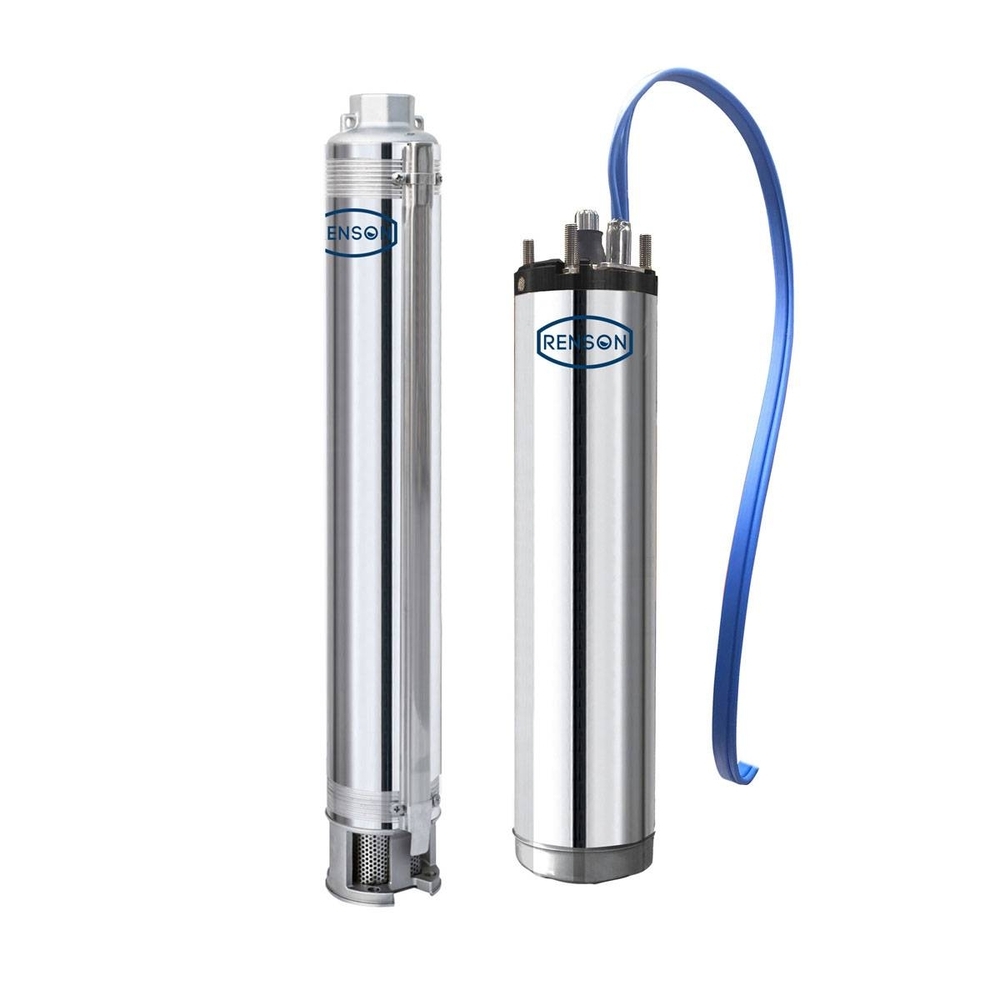

POMPE FORAGE 4'' 200L/MIN 17E INOX MOTEUR EAU TRI 2,2KW - RENSON - 817973

146,40 €
122,00 €

renson

KIT RESERVOIR VERTICAL 8L PRESSOTAT / MANOMÈTRE / CLAPET - RENSON - 818212

187,20 €
156,00 €

renson

Kit TDS 1"1/4 RENSON - 818243

232,80 €
194,00 €

renson

Kit TDS 2'' RENSON - 818244

415,20 €
346,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 0.75KW - RENSON - 818098

1 059,60 €
883,00 €

renson

POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 0.75KW - RENSON - 818102

460,80 €
384,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.1KW - RENSON - 818099

525,60 €
438,00 €

renson

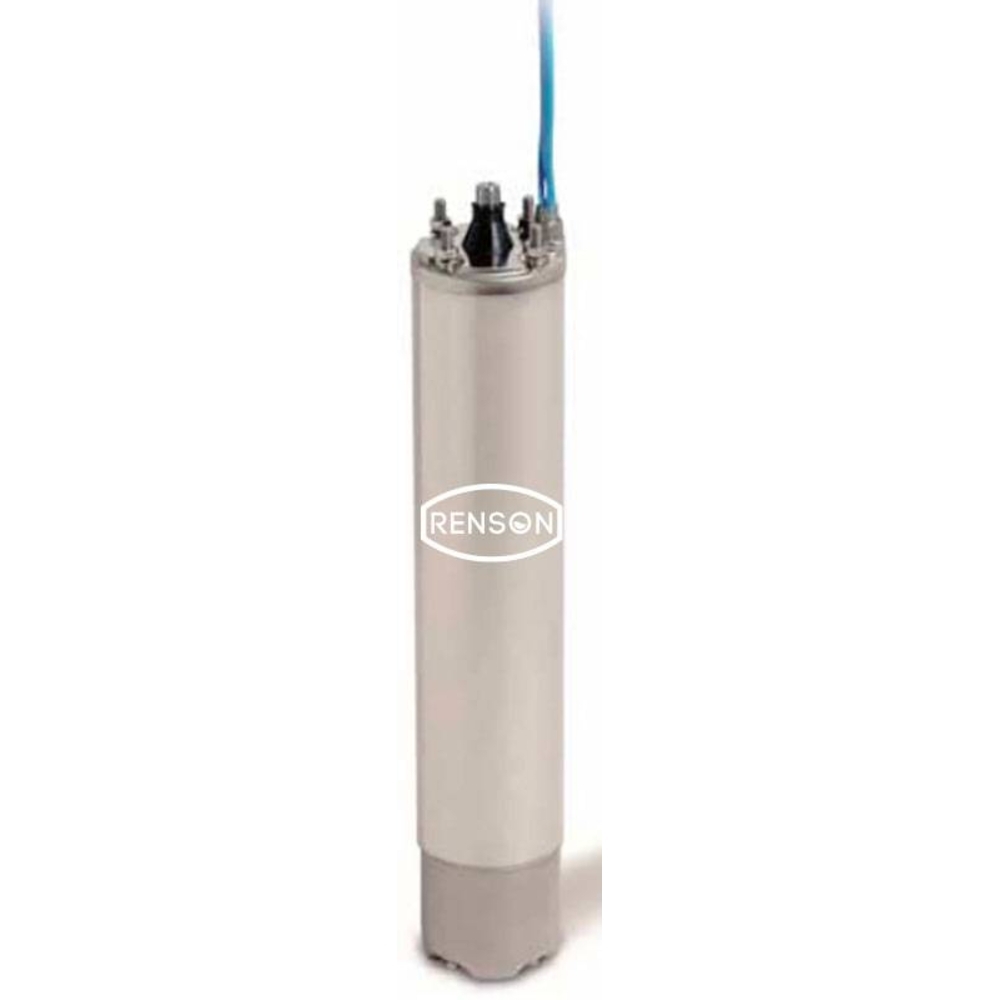

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.5KW - RENSON - 818100

650,40 €
542,00 €

renson

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 2.2KW - RENSON - 818101

1 459,20 €
1 216,00 €

renson

POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 1.5KW - RENSON - 818104

1 252,80 €
1 044,00 €

renson

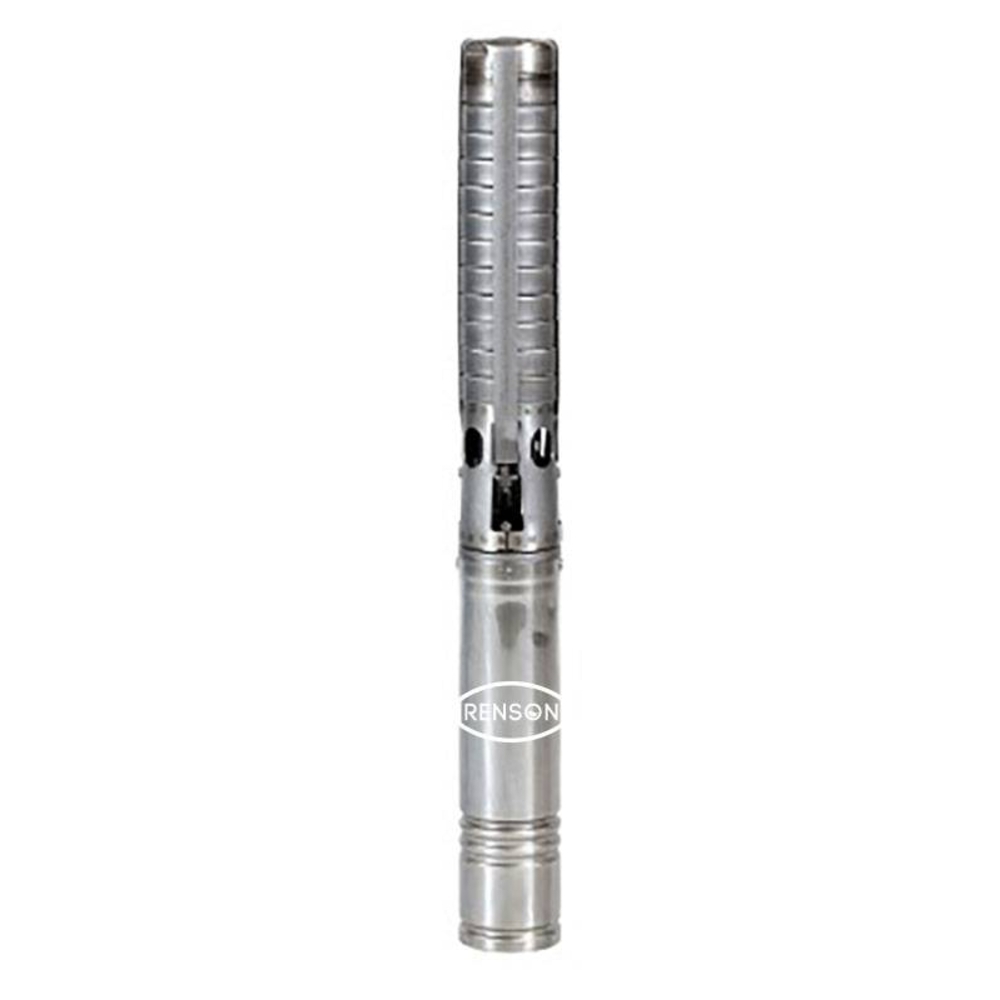

POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 1.1KW - RENSON - 818103

1 995,60 €
1 663,00 €

renson

POMPE DE FORAGE 70L/MIN TURB INOX MOT EAU TRIPHASE 2.2KW - RENSON - 818105

1 126,80 €
939,00 €

renson

POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 1.1KW - RENSON - 818107

1 317,60 €
1 098,00 €

renson

POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 1.5KW - RENSON - 818108

1 729,20 €
1 441,00 €

renson

POMPE DE FORAGE 100L/MIN TURB INOX MOT EAU TRIPHASE 2.2KW - RENSON - 818109

798,00 €
665,00 €

renson

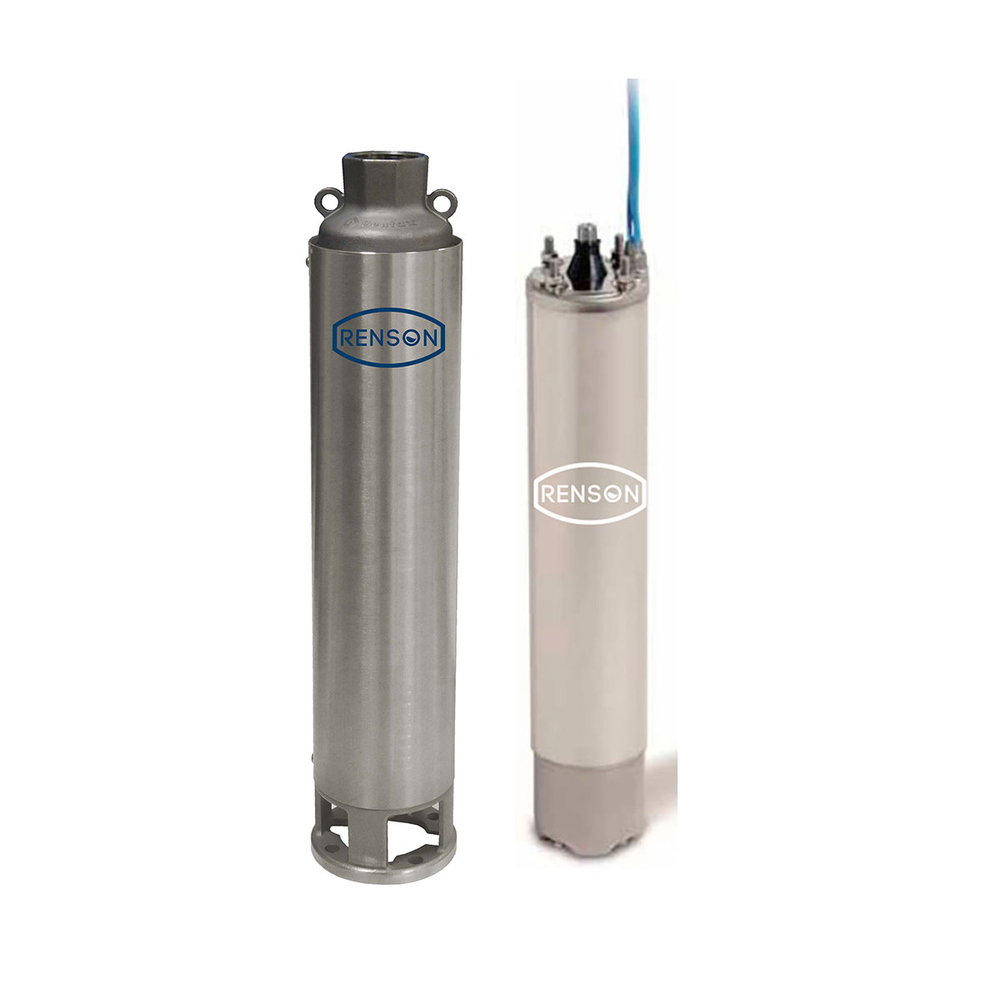

POMPE DE FORAGE 4'' 60L/MIN MOT EAU TRI WPM 1.5KW F1'1/4 - RENSON - 818500

Caractéristiques techniques

  • marque : renson
  • référence fournisseur : 818058
  • alimentation : 380 V 3 ~ ± 5% 50/60 Hz
  • température ambiante : -5°C à +40°C
  • indice de protection : IP44
  • enveloppe : plastique ABS
  • interrupteur : tétrapolaire à commande extérieure
  • variateur de fréquence : inclus, pré-réglé dédié à la pompe
  • disjoncteurs internes de protection
  • commutateur 3 positions : marche - 0 - auto
  • ventilation intégrée
  • bornier de raccordement
  • plan électrique D.A.O.
  • voyants : mise sous tension, pompe en marche, pompe en défaut, manque d'eau
  • panneau de commande local du variateur en façade
  • réactance de sortie intégrée
  • horloge journalière programmable
  • régulateur de niveau avec sonde incluse pour protection manque d'eau
  • capteur de pression 0-10 bar inclus avec 10 mètres de câble blindé
  • presse-étoupes pour raccordements filaires étanches
  • bornier XC1 : raccordement sonde manque d'eau puits/forage
  • bornier XN1 : sélection organe détection manque d'eau (sonde ou flotteur)
  • bornier XS1 : commande externe et détection manque d'eau cuve/citerne/bâche/réservoir
  • bornier XT1 : raccordement transmetteur de pression analogique 4-20 mA, 0-10 bar

Description

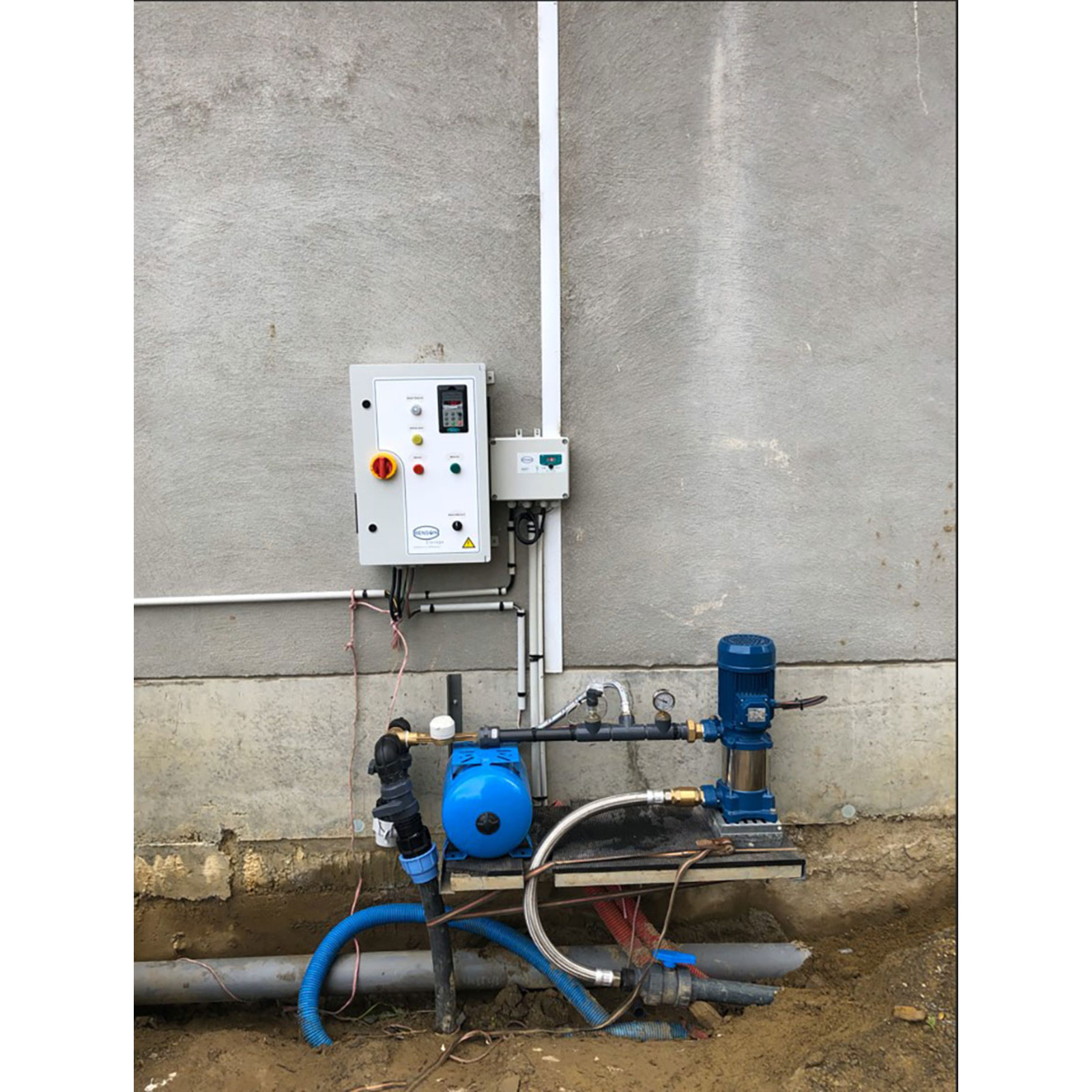

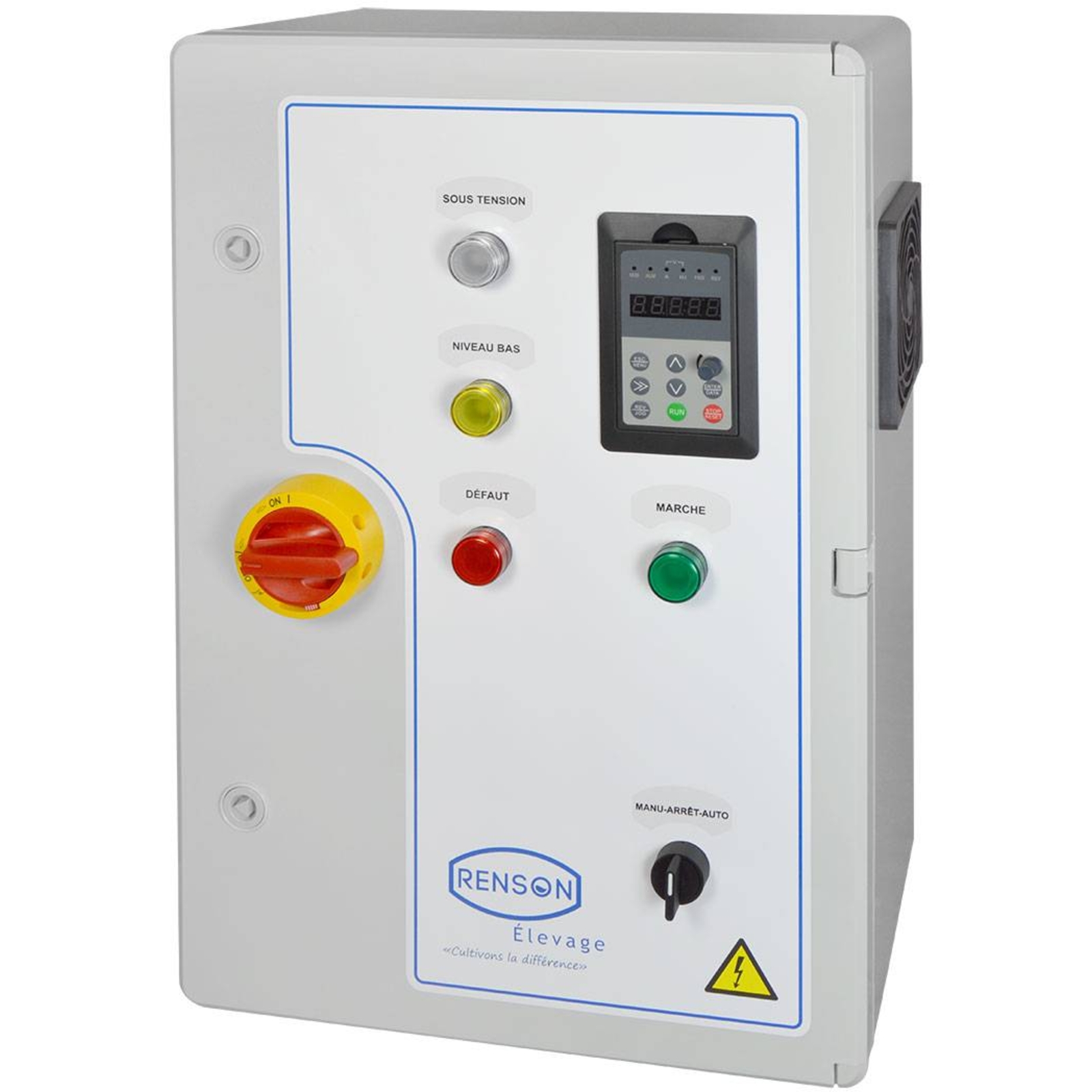

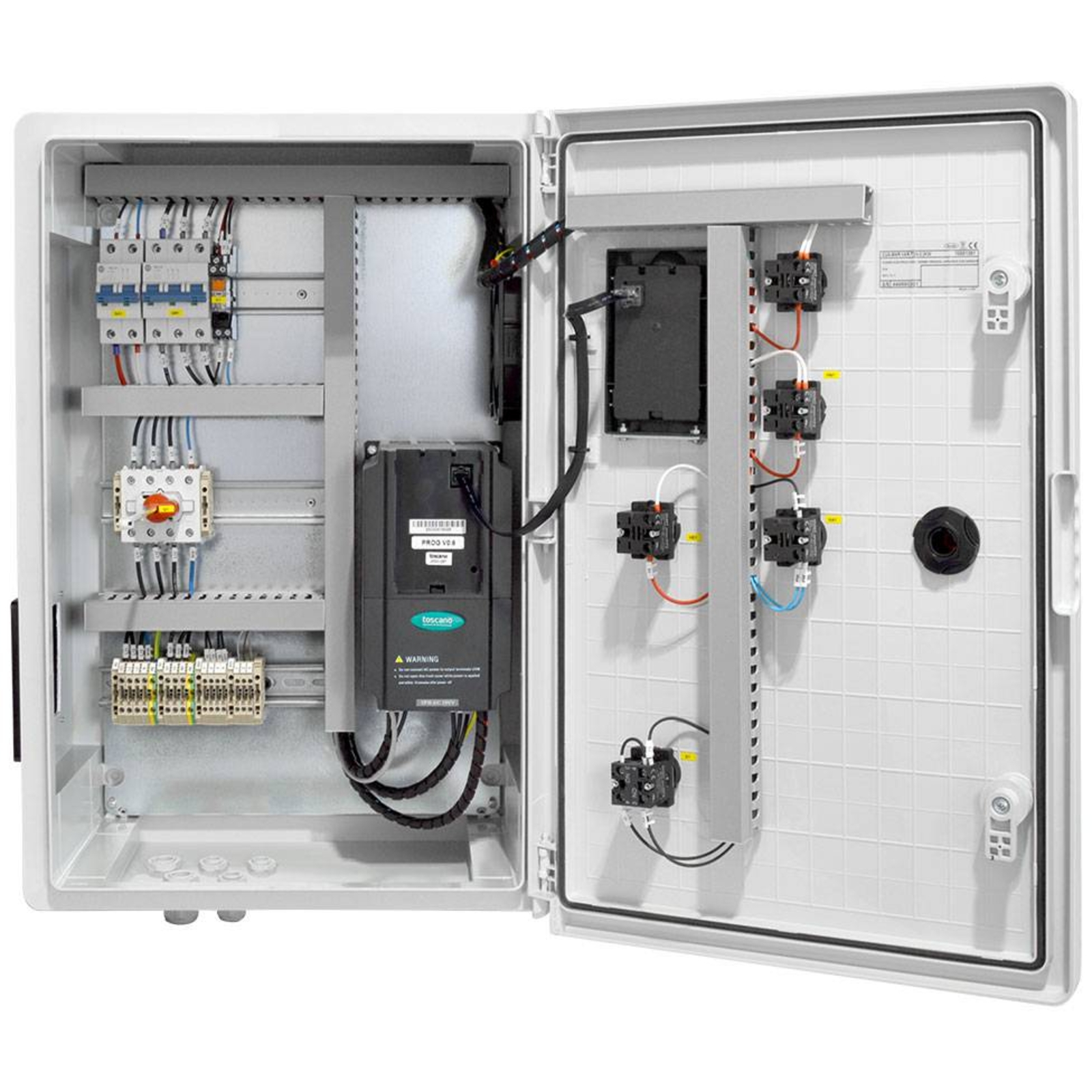

L'ARM PRESS CONST 2,2KW <200M RENSON est une armoire à pression constante conçue pour maintenir une pression stable dans un réseau hydraulique, quel que soit le débit.

Cette armoire permet une gestion automatisée d’une pompe en surpression grâce à un variateur de fréquence déjà pré-réglé, dédié à la pompe.
L’utilisateur doit simplement régler la pression d’utilisation via la façade du coffret.
Le débit dépend de la pompe choisie ainsi que de la pression réglée.

L’armoire intègre une protection contre le manque d’eau, assurée par un régulateur de niveau avec sonde ou flotteur, garantissant la sécurité de fonctionnement.
Elle est également équipée d’une horloge journalière programmable, permettant la programmation de cycles de fonctionnement selon des créneaux horaires définis.

Le fonctionnement repose sur la régulation par un capteur de pression (0-10 bar) raccordé au variateur de fréquence, ce qui assure une pression constante dans le réseau indépendamment des variations de débit.
La commande automatique de remplissage s’effectue via ce capteur de pression.

Sur le plan technique, l’armoire est alimentée en 380 V triphasé ±5% à 50/60 Hz.
Elle est conçue pour une utilisation en température ambiante comprise entre -5°C et +40°C.
Son indice de protection est IP44.

La composition de l’armoire comprend une enveloppe en plastique ABS, un interrupteur tétrapolaire à commande extérieure, un variateur de fréquence, des disjoncteurs internes de protection, un commutateur trois positions (Marche - 0 - Auto), une ventilation, un bornier de raccordement, un plan électrique D.A.O., des voyants indiquant la mise sous tension, le fonctionnement de la pompe, les défauts et le manque d’eau.
Le panneau de commande local du variateur est accessible en façade.
Une réactance de sortie est intégrée.

Pour les raccordements, l’armoire dispose de plusieurs borniers dédiés :
- Le bornier XC1 pour la sonde manque d’eau dans puits ou forage, avec raccordement spécifique de la sonde et de la terre.
- Le bornier XN1 pour la sélection de l’organe de détection du manque d’eau, soit sonde soit flotteur, avec une configuration permettant d’éviter les erreurs d’affichage du voyant manque d’eau.
- Le bornier XS1 pour la commande externe et la détection manque d’eau dans cuve, citerne, bâche ou réservoir, avec possibilité de raccorder des flotteurs ou pressostats.
- Le bornier XT1 pour le transmetteur de pression analogique 4-20 mA, 0-10 bar, avec raccordement des fils positif, négatif et terre.

L’horloge hebdomadaire intégrée permet de régler la date, l’heure et différents créneaux horaires pour automatiser les cycles de fonctionnement.
Elle peut être mise en marche automatique ou arrêtée via un bouton manuel.

Les avantages principaux de cette armoire sont sa capacité à maintenir une pression constante dans le réseau, sa simplicité d’installation avec un seul réglage à effectuer, sa protection intégrée contre le manque d’eau, ainsi que la programmation facile des cycles de fonctionnement grâce à l’horloge journalière.

ARM PRESS CONST 2,2KW <200M RENSON - 818058

Guide d'utilisation

L'armoire de commande fonctionne en gérant automatiquement une pompe en surpression via un variateur de fréquence pré-réglé. L'utilisateur doit régler la pression d'utilisation souhaitée directement sur la façade du coffret. La régulation s'effectue par un capteur de pression raccordé au variateur, ce qui permet de maintenir une pression constante dans le réseau hydraulique, quel que soit le débit demandé.

La commande automatique de remplissage s'appuie également sur ce capteur de pression. L'armoire intègre une protection contre le manque d'eau, activée par un régulateur de niveau avec sonde ou flotteur, assurant ainsi la sécurité du fonctionnement.

Une horloge journalière programmable permet de définir des cycles de fonctionnement selon des créneaux horaires précis. L'utilisateur peut régler la date, l'heure et les plages horaires, et activer ou désactiver manuellement la mise en marche via un bouton.

Les raccordements électriques se font via des borniers dédiés pour la sonde de manque d'eau, la sélection du type de détection (sonde ou flotteur), la commande externe, et le transmetteur de pression analogique.

En cas de fonctionnement non conforme, les voyants situés en façade indiquent la mise sous tension, le fonctionnement de la pompe, les défauts et le manque d'eau.

Le résultat attendu est le maintien d'une pression stable et constante dans le réseau hydraulique, indépendamment des variations de débit, avec une gestion automatisée des cycles de fonctionnement et une protection intégrée contre le manque d'eau.

FAQ : Questions / Réponses :

À quoi sert l'ARM PRESS CONST 2,2KW <200M RENSON ?

Cette armoire à pression constante est conçue pour maintenir une pression stable dans un réseau hydraulique, quel que soit le débit demandé. Elle gère automatiquement une pompe en surpression via un variateur de fréquence pré-réglé, avec un seul réglage de pression à effectuer en façade.


Comment l'armoire assure-t-elle la protection contre le manque d'eau ?

L’armoire intègre un régulateur de niveau avec sonde ou flotteur pour détecter le manque d'eau. Cette protection empêche le fonctionnement de la pompe en cas de niveau insuffisant, garantissant la sécurité de l'installation.


Quels sont les éléments de commande et d'indication présents sur l'armoire ?

L'armoire dispose d'un interrupteur tétrapolaire, d'un commutateur 3 positions (Marche - 0 - Auto), d'un panneau de commande local du variateur accessible en façade, et de voyants indiquant la mise sous tension, le fonctionnement de la pompe, les défauts et le manque d'eau.


Comment programmer les cycles de fonctionnement de la pompe ?

Une horloge journalière programmable intégrée permet de définir des plages horaires pour automatiser les cycles de marche et d'arrêt de la pompe selon les besoins du réseau.


Quels sont les raccordements spécifiques pour les capteurs et commandes externes ?

L'armoire possède plusieurs borniers dédiés : pour la sonde manque d'eau puits/forage (XC1), la sélection du type de détection manque d'eau (XN1), la commande externe et détection manque d'eau en cuve ou réservoir (XS1), ainsi que pour le transmetteur de pression analogique 0-10 bar (XT1).
