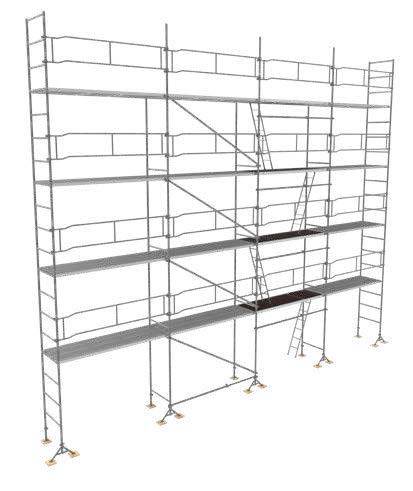

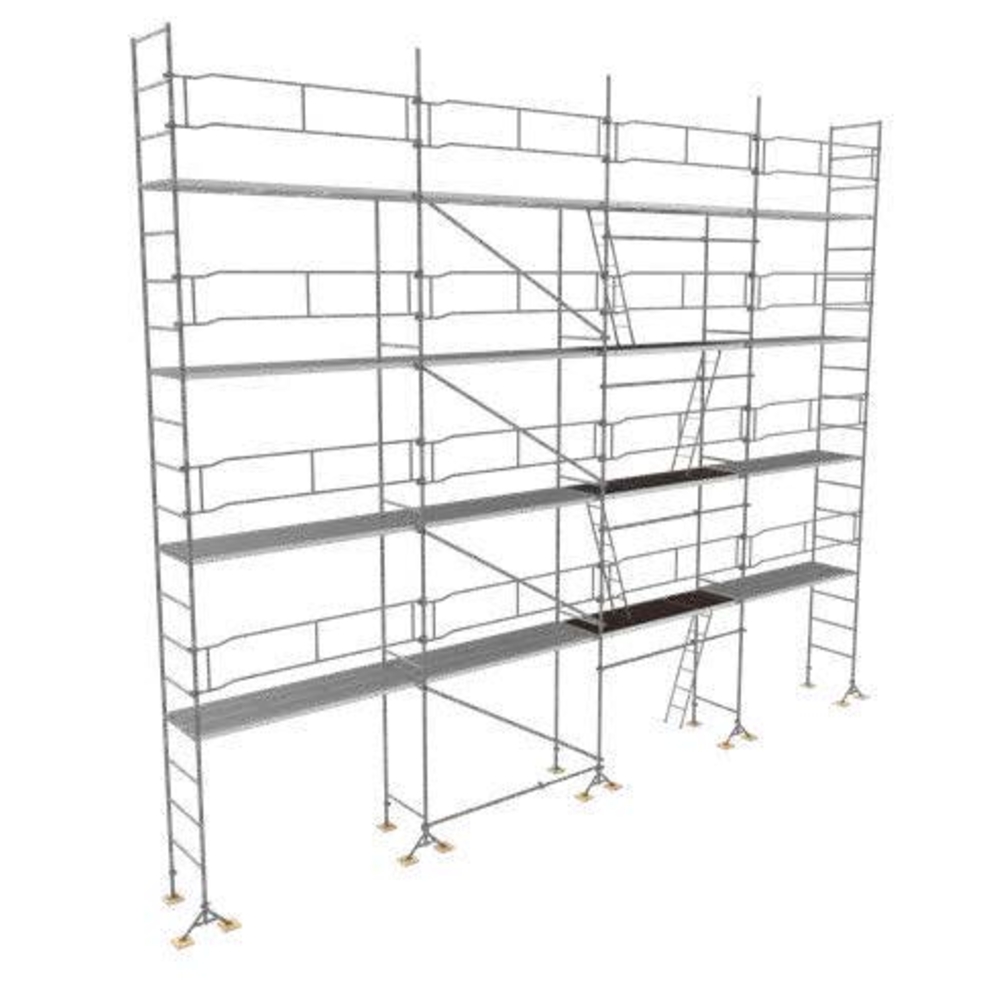

Echafaudage ACIER fixe M49 130 m² EXPERT PLUS structure + planchers acier + accès - TUBESCA - 0P000535
Référence : T0250P000535
Découvrez Echafaudage ACIER fixe M49 130 m² EXPERT PLUS structure + planchers acier + accès - TUBESCA - 0P000535 disponible à l'achat
- Robustesse exceptionnelle avec des montants de 48,3 mm
- Largeur utile de plus de 90 cm pour un confort optima
- Montage rapide et sécurisé grâce à un système d'assemblage
- Ajustable avec échelle d'extrémité tous les 50 cm
- Stabilité assurée par des pieds en triangle auto-stables
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont fixées à l’aide de clous ou de vis. Les embouts des cadres sont emboîtés à l’intérieur des supports-clavettes des garde-corps, et le montage du niveau est terminé en équipant les plinthes d’extrémité.
Pour les niveaux supérieurs, les garde-corps de sécurité sont emboîtés et clavettés en partie basse à partir du niveau inférieur, puis les diagonales sont fixées par travée, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. Les planchers sont mis en place sur chaque niveau, verrouillés à chaque extrémité.
L’accès aux niveaux supérieurs s’effectue par des échelles installées en quinconce sous les trappes d’accès, de préférence dans la première ou dernière travée. L’échelle est déployée sous la trappe d’accès.
L’échafaudage doit être ancré aux deux extrémités de la structure. L’amarrage se fait en positionnant et bloquant le vérin horizontalement dans l’embrasure d’une fenêtre, en intercalant une cale bois entre les platines et la maçonnerie, et en amenant la barre d’amarrage en contact avec les montants à proximité d’un plancher. Pour les ancrages sur chevilles, il faut utiliser des chevilles spécifiques adaptées au matériau support.
En cas d’utilisation de garde-corps de 3 m ou réglables, deux possibilités de montage des plinthes acier sont proposées : soit remplacer un cadre 2 m 2 barreaux par un cadre à passage, soit monter un cadre 2 m 2 barreaux classique. Dans tous les cas, il faut veiller au bon clavettage des éléments.
Le montage doit être réalisé sous la direction d’une personne compétente et par des travailleurs formés aux instructions de montage et d’utilisation. Les éléments endommagés ou marqués différemment ne doivent pas être utilisés. Le balisage du chantier est nécessaire pour prévenir les chutes de matériel en cours de montage.
Les planchers doivent être équipés de garde-corps latéraux et d’extrémité ainsi que de plinthes d’au moins 15 cm. Il est interdit de sauter sur les planchers et de supporter des charges supérieures à celles indiquées sur le panneau indicateur placé au droit de chacun des accès.
La mise en œuvre prévoit également de ne pas laisser plus de trois travées sans contreventements, de toujours contreventer les travées d’extrémité et de monter les diagonales en opposition.
En résumé, l’échafaudage se monte par emboîtement et clavettage des cadres et garde-corps, installation et verrouillage des planchers, mise en place des plinthes, fixation des diagonales, déploiement des échelles d’accès, et ancrage de la structure. L’accès se fait par les échelles sous les trappes, et le montage s’adapte selon le type de garde-corps utilisé. Le chantier doit être balisé et les charges respectées pour un usage conforme.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de cet échafaudage fixe M49 ?
Il s'agit d'un échafaudage fixe en acier, non galvanisé ni peint, d'une longueur comprise entre 12 et 13 m, avec une surface de travail de 130 m². Sa charge maximale admissible est de 300 kg par m², conforme à la norme EN 12811. La structure est composée de montants de 48,3 mm de diamètre et 2,7 mm d’épaisseur, assurant robustesse et stabilité.
Comment se réalise le montage et l’assemblage de l’échafaudage M49 ?
Le montage s’effectue par emboîtement des cadres de départ dans les pieds simples et triangles hauts, puis positionnement aux distances définies. Les planchers sont installés et verrouillés à chaque extrémité via des doigts de sécurité. Les garde-corps sont emboîtés et clavettés, et les diagonales fixées par travée pour assurer la stabilité. L’accès aux niveaux supérieurs se fait par des échelles déployées sous les trappes d’accès.
Quelles sont les précautions de sécurité à respecter lors de l’utilisation de cet échafaudage ?
Le montage doit être dirigé par une personne compétente et réalisé par des travailleurs formés. Les éléments endommagés ne doivent pas être utilisés. Le chantier doit être balisé pour prévenir les chutes de matériel. Les planchers doivent être équipés de garde-corps latéraux et d’extrémité ainsi que de plinthes d’au moins 15 cm. Il est interdit de sauter sur les planchers ou de dépasser la charge indiquée sur le panneau d’exploitation.
Comment assurer la stabilité et l’ancrage de la structure ?
L’échafaudage doit être ancré aux deux extrémités à l’aide d’un vérin positionné horizontalement dans une embrasure de fenêtre, avec une cale en bois entre platine et maçonnerie. Pour les ancrages sur chevilles, des chevilles spécifiques adaptées au matériau support sont nécessaires. Les travées doivent être contreventées, avec un maximum de trois travées sans contreventement, et les diagonales montées en opposition.
Quelles sont les possibilités d’adaptation des garde-corps et plinthes ?
Deux options sont possibles pour le montage des plinthes acier avec des garde-corps de 3 m ou réglables : remplacer un cadre 2 m 2 barreaux par un cadre à passage ou monter un cadre 2 m 2 barreaux classique. Dans tous les cas, le clavettage des éléments doit être rigoureusement respecté pour garantir la sécurité et la stabilité.
