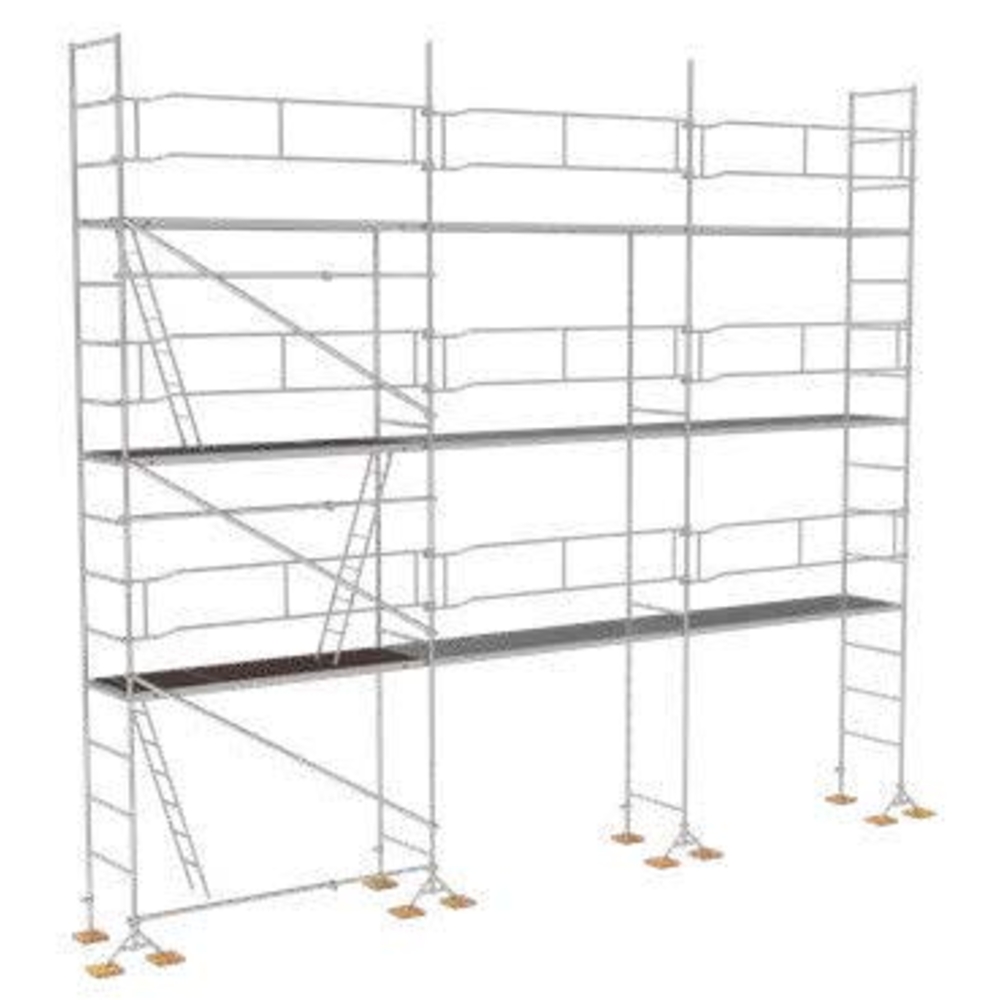

Echafaudage ACIER fixe M49 80 m² MEDIUM PLUS structure + planchers acier + accès - TUBESCA - 04500805
Référence : T02504500805
Découvrez Echafaudage ACIER fixe M49 80 m² MEDIUM PLUS structure + planchers acier + accès - TUBESCA - 04500805 disponible à l'achat
- Robustesse exceptionnelle avec montants de 48,3 mm
- Largeur utile de plus de 90 cm pour un confort optimal
- Montage rapide et sécurisé avec système d'assemblage
- Ajustable avec échelle réglable tous les 50 cm
- Stabilité assurée par pieds en triangle auto-stables
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Dans le cas d’utilisation de garde-corps de 3 m ou réglables, deux possibilités de montage des plinthes acier sont proposées, avec remplacement ou non de certains cadres, en suivant les consignes de clavettage. Une diagonale est fixée par travée sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité.
L’accès aux niveaux supérieurs se fait par les échelles installées en quinconce, de préférence dans la première ou dernière travée. L’échelle est déployée sous la trappe d’accès. L’ancrage de la structure est réalisé aux deux extrémités.
L’échafaudage est utilisé en position fixe, avec des pieds en triangle auto-stables. Il peut être amarré et ancré selon plusieurs modes, notamment sur mur, en point fixe, sur chevilles ou tubes complémentaires, avec les dispositifs adaptés à chaque cas. En cas d’échafaudage bâché, il doit être entièrement bâché y compris les petits côtés, et les ancrages doivent être calculés.
L’accès aux niveaux supérieurs s’effectue par les échelles installées en quinconce. Le montage des niveaux supérieurs se fait en emboîtant et clavettant les garde-corps en partie basse à partir du niveau inférieur, puis en montant les diagonales dans chaque travée en opposition.
Le dernier niveau se monte en installant deux cadres de 2 mètres aux extrémités, en emboîtant un montant de 1,60 m sur le cadre central, en suivant les consignes d’amarrage tous les 8 mètres en quinconce ou sur 2 mètres, et en respectant les consignes d’amarrage et d’ancrage.
En cas d’impossibilité d’utilisation des garde-corps de montage et d’exploitation, la protection du personnel peut être assurée par un dispositif antichute de hauteur accrochable sur l’ouvrage lui-même.
Le résultat attendu est un échafaudage stable, sécurisé, et accessible, avec des planchers verrouillés, des garde-corps et plinthes en place, et un ancrage réalisé aux extrémités.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les éléments clés qui garantissent la robustesse et la stabilité de cet échafaudage ?
Les montants de l’échafaudage ont un diamètre de 48,3 mm avec une épaisseur de 2,7 mm, assurant une robustesse importante. La stabilité est renforcée par des pieds en triangle auto-stables. Le système d’assemblage avec clavettes garantit un montage rapide et sécurisé.
Comment se déroule le montage de cet échafaudage fixe M49 ?
Le montage commence par l’emboîtement des cadres de départ dans les pieds simples et triangles hauts. Les ensembles sont positionnés aux distances prévues, puis la première rangée de planchers est installée et verrouillée. La mise à niveau verticale et horizontale s’effectue dès le début. Les garde-corps et plinthes sont ensuite positionnés et fixés selon les consignes de clavettage. L’accès aux niveaux supérieurs se fait par des échelles installées en quinconce.
Quelles sont les consignes de sécurité spécifiques à respecter lors de l’utilisation de cet échafaudage ?
Le montage et le démontage doivent être réalisés sous la direction d’une personne compétente, avec des travailleurs formés. Il est impératif de ne pas utiliser d’éléments endommagés. Les planchers ne doivent pas supporter de charges supérieures à celles indiquées sur le panneau indicateur. Les garde-corps latéraux et plinthes d’au moins 15 cm doivent être en place. Le port du harnais est obligatoire pour les monteurs.
Quels sont les modes d’ancrage et d’amarrage possibles pour cet échafaudage ?
L’échafaudage peut être amarré en point fixe, sur chevilles adaptées à la nature du support, ou sur tubes complémentaires avec colliers doubles. La force minimum à l’arrachement est de 300 kg. En cas d’utilisation avec bâche, l’échafaudage doit être entièrement bâché, y compris les petits côtés, et les ancrages doivent être calculés.
Comment se fait l’accès aux niveaux supérieurs et quels équipements sont utilisés pour cela ?
L’accès se réalise par des échelles en acier installées en quinconce, de préférence dans la première ou la dernière travée. L’échelle est déployée sous la trappe d’accès. Le montage des niveaux supérieurs implique l’emboîtement et clavettage des garde-corps en partie basse, puis la fixation des diagonales en opposition dans chaque travée.
