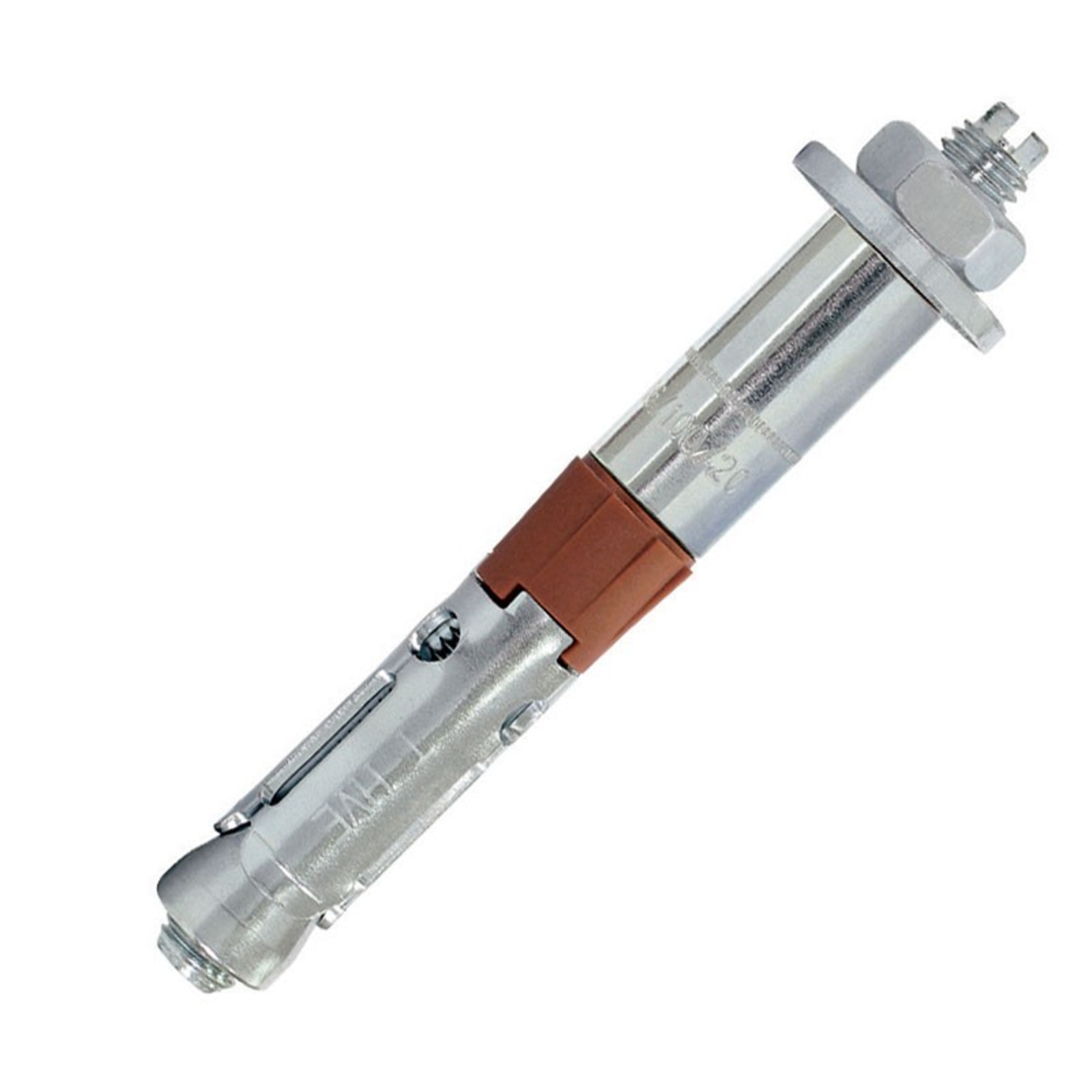

Le boulon de sécurité et tige filetée M12X1 SCELL-IT HVE02-18/70 est une cheville de sécurité haute performance conçue pour des fixations robustes et durables en béton fissuré et non fissuré.
Fabriqué en acier électrozingué de qualité 8.8, ce boulon garantit une excellente résistance mécanique, notamment sous contraintes sismiques de catégorie C1/C2.
La tige filetée a un diamètre M12 avec une longueur totale de 170 mm.
Le diamètre de perçage recommandé est de 18 mm, avec une profondeur de perçage minimum (h1) de 120 mm.
La profondeur d’ancrage effective (hef) est de 90 mm, assurant une fixation sécurisée et performante.
Le diamètre maximum du perçage dans la pièce à fixer est de 20 mm.
La taille de la clé pour le serrage est de 19 mm, avec un couple de serrage recommandé de 100 N.m.
La rondelle d'appui assure un placage parfait de la pièce à fixer, tandis que la bague en matière synthétique facilite une installation optimale.
Cette cheville est certifiée selon l’European Technical Assessment (Option 1 - ETA 10/0060) et bénéficie d’une tenue au feu de 120 minutes (FB120).
Elle est adaptée à une utilisation dans le béton fissuré et non fissuré, avec une performance confirmée en zone sismique (catégories C1 et C2).
Le boulon permet une pose simple et rapide à travers l’objet à fixer grâce à une cheville femelle démontable.
Il est recommandé de percer le trou, de dépoussiérer soigneusement avant l’installation, puis de monter la cheville à travers la pièce à fixer.
Le serrage doit être effectué au couple indiqué pour garantir la sécurité et la performance de la fixation.
Ce boulon est particulièrement adapté pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles et chemins de câbles.
Il convient également pour la fixation de portes et portails industriels ainsi que pour le supportage industriel.
Les performances mécaniques sont élevées avec une capacité de charge en traction allant jusqu’à 1670 daN en béton non fissuré et 1190 daN en béton fissuré pour ce diamètre M12.
La cheville offre aussi une résistance importante au cisaillement, avec une capacité allant jusqu’à 2330 daN.
Le produit est livré en lot de 10 pièces.
Il est essentiel de respecter les consignes de pose et les spécifications de l’agrément technique européen ETA 10/0060 pour garantir une installation conforme et sécurisée.
En résumé, ce boulon de sécurité SCELL-IT HVE02-18/70 allie robustesse, facilité de pose et conformité aux normes les plus exigeantes.
Il constitue une solution idéale pour des fixations industrielles et métalliques en béton, même dans des environnements soumis à des contraintes sismiques.
Le boulon de sécurité et tige filetée M12X1 SCELL-IT HVE02-18/70 est une cheville de sécurité haute performance destinée à des fixations robustes et durables dans le béton fissuré et non fissuré. Fabriqué en acier électrozingué de qualité 8.8, il offre une excellente résistance mécanique, notamment sous contraintes sismiques des catégories C1 et C2.
La tige filetée a un diamètre M12 et une longueur totale de 170 mm. Le diamètre de perçage recommandé est de 18 mm avec une profondeur minimale de perçage de 120 mm, tandis que la profondeur d’ancrage effective est de 90 mm. Le diamètre maximum du perçage dans la pièce à fixer est de 20 mm. Le serrage s’effectue à l’aide d’une clé de 19 mm avec un couple recommandé de 100 N.m. La présence d’une rondelle d'appui garantit un placage parfait de la pièce à fixer, et une bague en matière synthétique facilite l’installation.
Ce boulon est certifié selon l’European Technical Assessment (Option 1 - ETA 10/0060) et bénéficie d’une tenue au feu de 120 minutes (FB120). Il est adapté à une utilisation en béton fissuré et non fissuré, avec des performances validées en zone sismique C1/C2.
La pose est simple et rapide grâce à la cheville femelle démontable, permettant une installation directe à travers l’objet à fixer. Il est recommandé de percer le trou, de dépoussiérer soigneusement, puis de monter la cheville à travers la pièce avant de serrer au couple indiqué pour assurer la sécurité et la performance.
Ce boulon est particulièrement adapté à la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles et chemins de câbles. Il convient également pour la fixation de portes et portails industriels ainsi que pour le supportage industriel.
Les performances mécaniques sont élevées avec une capacité de charge en traction allant jusqu’à 1670 daN en béton non fissuré et 1190 daN en béton fissuré. La résistance au cisaillement atteint jusqu’à 2330 daN, garantissant une fixation fiable sous diverses sollicitations.
En résumé, le boulon de sécurité SCELL-IT HVE02-18/70 allie robustesse, conformité aux normes européennes, facilité de pose et performances adaptées aux environnements industriels soumis à des contraintes sismiques.
