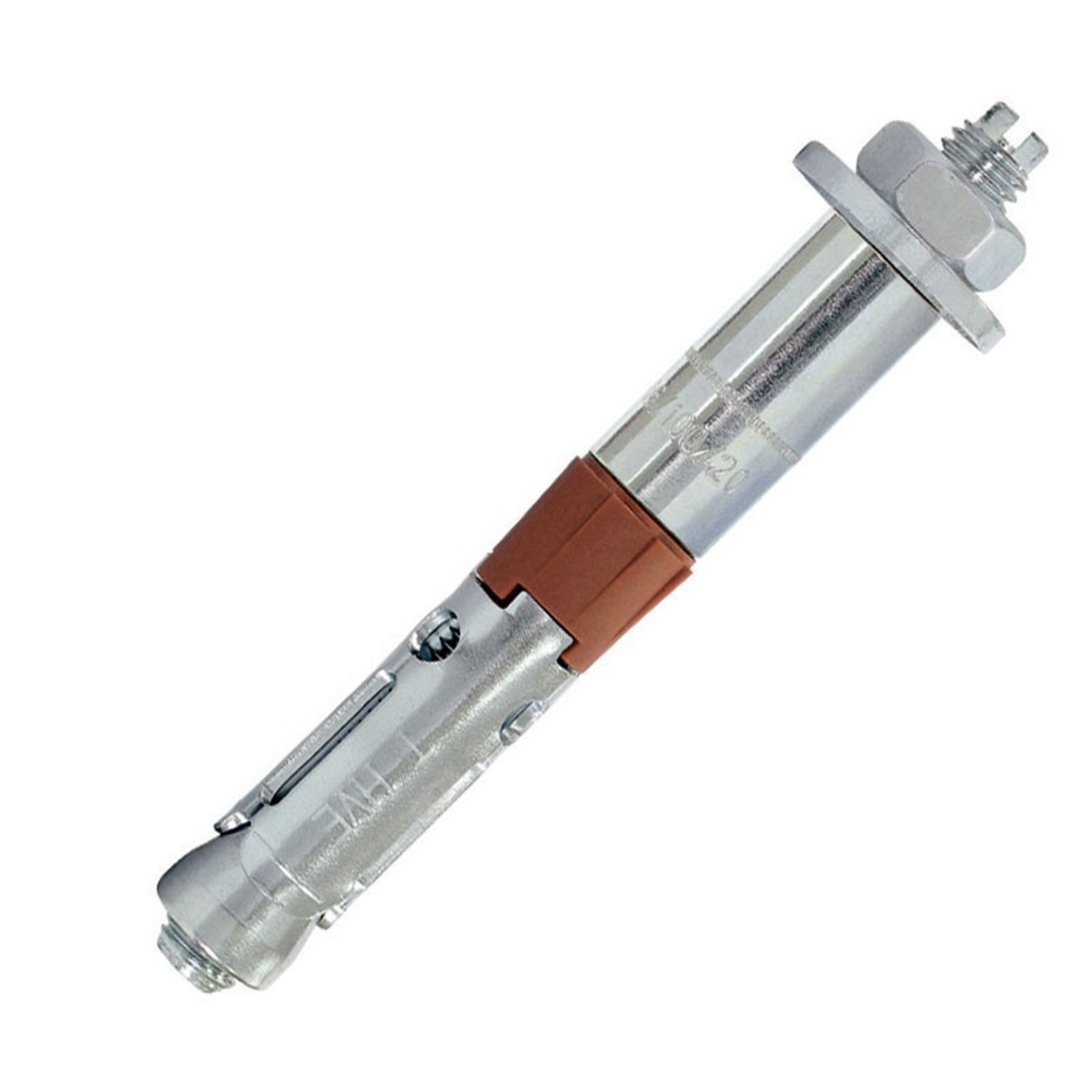

Boulon de sécurité + tige filetée M8X12 - Lot de 30 SCELL-IT - HVE02-12/50

Le boulon de sécurité SCELL-IT HVE02-12/50 est une cheville de sécurité haute performance en acier électrozingué.

Ce modèle comprend une tige filetée de diamètre M8 et de longueur 120 mm.
La fixation parfaite de la pièce à fixer est assurée par une rondelle d'appui.
Une bague en matière synthétique optimise l'installation.
L'acier utilisé est de classe 8.8, garantissant des performances optimales même sous contraintes sismiques.

Cette cheville est conforme à l’European Technical Assessment (ETA) option 1, adaptée pour le béton fissuré et non fissuré.
Elle bénéficie d’une tenue au feu de 120 minutes et peut être utilisée en zone sismique catégorie C1 et C2.

Les applications principales concernent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.

La mise en œuvre s’effectue en perçant un trou de diamètre 12 mm, en dépoussiérant soigneusement ce trou, puis en montant la cheville à travers la pièce à fixer.
Le serrage doit être effectué au couple de 30 N.m spécifié pour ce modèle.

Les caractéristiques techniques détaillées sont :
- Diamètre de la tige filetée : M8
- Longueur totale : 120 mm
- Profondeur d’ancrage effective (hef) : 60 mm
- Profondeur minimale de perçage (h1) : 90 mm
- Épaisseur de fixation maximale (tfix) : 50 mm
- Ouverture de clef (SW) : 13 mm
- Couple de serrage (Tinst) : 30 N.m

Les performances de charge sont calculées pour un béton standard C20/25 avec coefficients de sécurité appliqués.
En traction, la cheville supporte jusqu’à 760 daN en béton non fissuré.
En cisaillement, elle résiste jusqu’à 1230 daN.
Elle conserve des performances adaptées sous contraintes sismiques des catégories C1 et C2.

Les avantages du produit sont une pose simple et rapide à travers l’objet à fixer, la possibilité de démontage grâce à la cheville femelle, ainsi qu’une haute résistance adaptée aux environnements industriels et aux sollicitations sismiques.

Ce lot comprend 30 boulons de sécurité avec tige filetée.
Le conditionnement permet un stockage et une conservation aisés.

En résumé, le boulon de sécurité SCELL-IT HVE02-12/50 est un élément fiable et performant pour des fixations métalliques robustes.
Il offre une installation facilitée et une conformité aux normes européennes et sismiques, garantissant sécurité et durabilité.

• matériau : acier électrozingué
• diamètre de la tige filetée : M8
• longueur totale : 120 mm
• diamètre de perçage : 12 mm
• profondeur minimale de perçage (h1) : 90 mm
• profondeur d’ancrage effective (hef) : 60 mm
• épaisseur maximale de fixation (tfix) : 50 mm
• ouverture de clef (SW) : 13 mm
• couple de serrage (Tinst) : 30 N.m
• acier de classe 8.8
• pose assurée par rondelle d'appui
• bague en matière synthétique pour installation optimale
• résistance en traction jusqu’à 760 daN en béton non fissuré
• résistance en cisaillement jusqu’à 1230 daN
• conforme à l’European Technical Assessment (ETA) option 1 pour béton fissuré et non fissuré
• tenue au feu : 120 minutes
• utilisation possible en zone sismique catégorie C1 et C2
