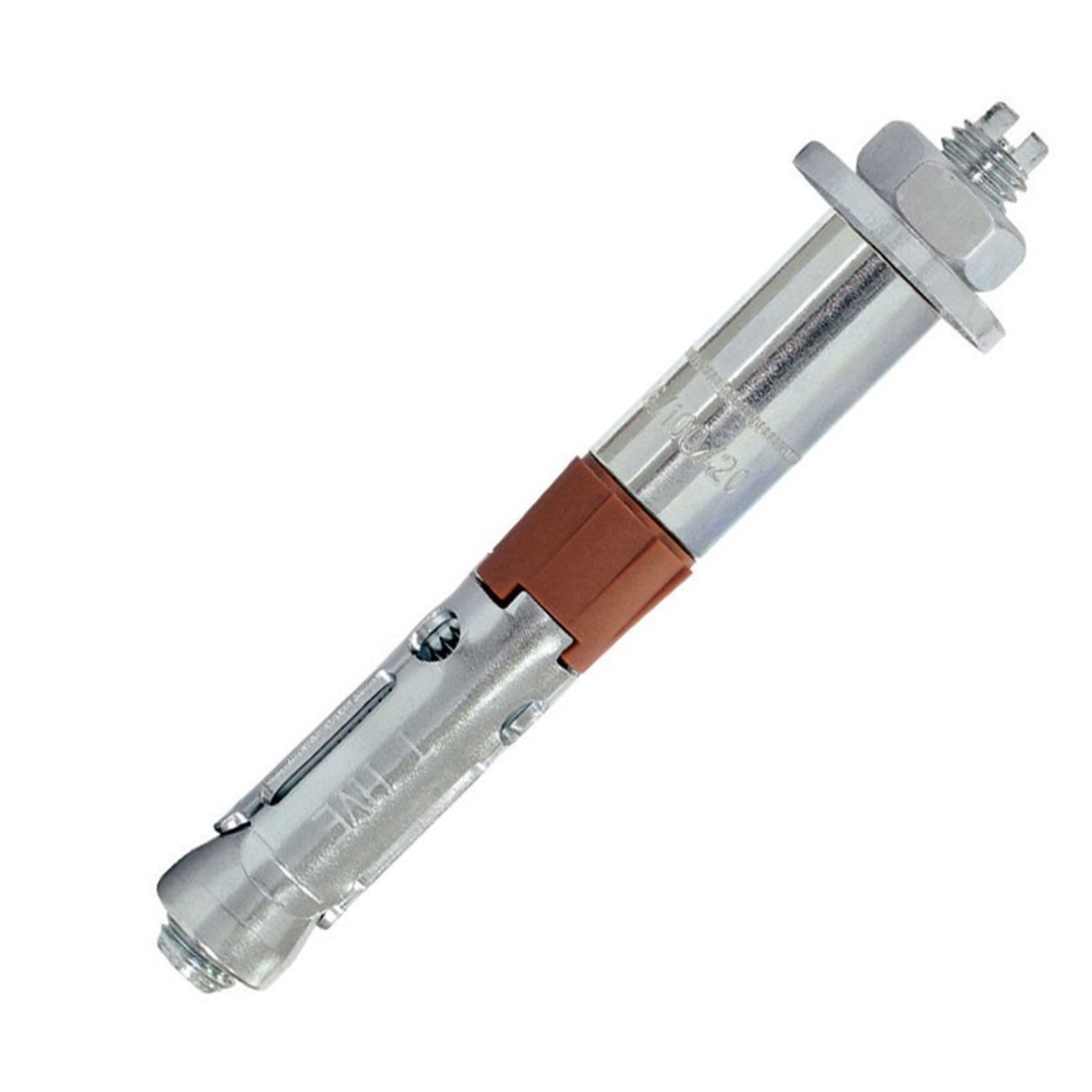

Boulon de sécurité + tige filetée M16X1 - Lot de 5 SCELL-IT - HVE02-24/50

Le boulon de sécurité avec tige filetée M16X1, référence HVE02-24/50, est un élément de fixation haute performance conçu pour garantir une fixation esthétique, efficace et durable.

Ce boulon se distingue par un placage parfait de la pièce à fixer, assuré par une rondelle d'appui qui optimise l'esthétique de l'installation.
Il intègre une bague en matière synthétique facilitant une installation optimale et sécurisée.
La tige filetée est en acier 8.8, assurant des performances élevées, même sous contraintes sismiques, conformément aux catégories C1 et C2.

Ce produit fait partie de la gamme ETE Option 1, adaptée aussi bien au béton fissuré qu’au béton non fissuré.
Sa composition en acier électrozingué lui confère une excellente résistance mécanique ainsi qu’une tenue au feu jusqu'à 120 minutes.

Les principales applications concernent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles et chemins de câbles.
Il est également recommandé pour les portes et portails industriels ainsi que pour le supportage industriel.

Le fonctionnement est simple et rapide : il suffit de percer un trou, de le dépoussiérer, d’insérer la cheville à travers la pièce à fixer, puis de serrer au couple recommandé.

Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre : M16
- Longueur totale : 170 mm
- Diamètre de perçage : 24 mm
- Profondeur minimale de perçage (h1) : 140 mm
- Épaisseur de fixation (tfix) : 50 mm
- Taille de la clé (SW) : 24 mm
- Couple de serrage recommandé (tinst) : 160 N.m
- Profondeur d’ancrage effective (hef) : 105 mm

Les performances mécaniques sont certifiées selon l’agrément technique européen ETA 10/0060, avec application des coefficients de sécurité conformément à la norme ETAG001.
Les charges admissibles sont optimisées pour le béton C20/25, offrant une excellente résistance au cisaillement et à la traction, y compris sous contrainte sismique.

Le conditionnement comprend un lot de 5 boulons de sécurité avec tiges filetées.
Le stockage doit être réalisé dans un endroit sec afin de préserver la qualité du placage zingué et des composants synthétiques.

Ce produit répond aux normes européennes en vigueur, notamment l’ATE béton option 1 pour béton fissuré et non fissuré, et bénéficie d’une certification CE.
Il est conforme aux exigences de sécurité pour les zones sismiques C1 et C2.

En résumé, ce boulon de sécurité M16 est une solution robuste, fiable et facile à mettre en œuvre.
Il est parfaitement adapté aux applications industrielles et aux fixations nécessitant une haute performance, une grande durabilité et une installation rapide.

• marque : Scell-it
• référence fournisseur : HVE02-24/50
• matière : acier électrozingué
• diamètre : M16
• longueur totale : 170 mm
• diamètre de perçage : 24 mm
• profondeur minimale de perçage (h1) : 140 mm
• épaisseur de fixation (tfix) : 50 mm
• taille de la clé (SW) : 24 mm
• couple de serrage recommandé (tinst) : 160 N.m
• profondeur d’ancrage effective (hef) : 105 mm
• acier 8.8 du M6 à M16 pour des performances optimales, même sous contraintes sismiques
• placage parfait de la pièce à fixer grâce à la rondelle d'appui
• bague en matière synthétique permettant une installation optimale
• tenue au feu jusqu'à 120 minutes
• certification : agrément technique européen ETA 10/0060, conformité CE
• adapté pour béton fissuré et non fissuré (ATE béton option 1)
• utilisation possible sous action sismique catégories C1 et C2
