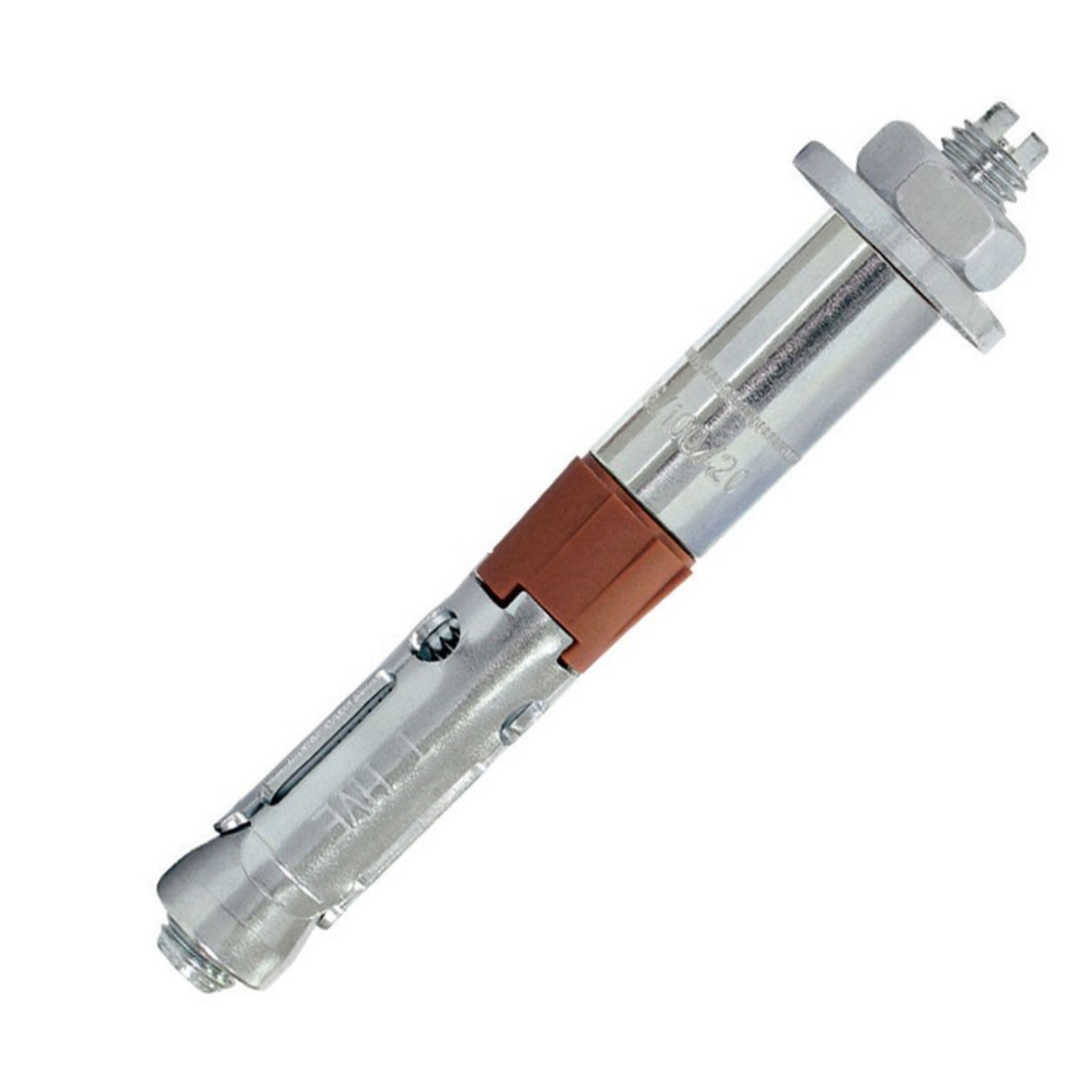

Cheville de sécurité et tige filetée acier zingué M10x1 - Lot de 20 SCELL-IT - HVE02-16/80

La cheville de sécurité et tige filetée acier zingué M10x1 SCELL-IT HVE02-16/80 est un produit haute performance conçu pour des fixations robustes et fiables dans le béton fissuré et non fissuré.

Elle est fabriquée en acier électrozingué de qualité 8.8, assurant une grande résistance mécanique, notamment sous contraintes sismiques de catégorie C1.
Le placage de la pièce à fixer est parfait grâce à une rondelle d'appui intégrée.
Une bague en matière synthétique facilite l’installation et optimise la pose.

Cette cheville bénéficie d’une certification européenne ETA option 1 (référence 10/0060) et offre une tenue au feu jusqu’à 120 minutes, garantissant une sécurité accrue dans des environnements industriels exigeants.

Les applications principales concernent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.

Le montage est simple et rapide : il suffit de percer le trou, de le dépoussiérer, de monter la cheville à travers la pièce à fixer, puis de serrer au couple indiqué de 50 N.m.

Les caractéristiques techniques précises du modèle M10x1 – référence HVE02-16/80 – sont les suivantes :
- Diamètre de la tige filetée : M10
- Longueur totale : 160 mm
- Diamètre de perçage : 16 mm
- Profondeur minimale de perçage (h1) : 100 mm
- Épaisseur de fixation (tfix) : 80 mm
- Taille de clé (SW) : 17 mm
- Couple de serrage d’installation (Tinst) : 50 N.m
- Profondeur d’ancrage effective (hef) : 70 mm

Les charges de service sont calculées pour un béton C20/25, avec des coefficients de sécurité conformes à l’agrément technique européen.
La cheville supporte en traction jusqu’à 790 daN dans du béton fissuré et 950 daN dans du béton non fissuré pour ce diamètre.

Les conditions de pose recommandent un entraxe minimum de 80 mm, une distance minimale aux bords de 135 mm, et une épaisseur minimale du support de 140 mm.

Ce produit est livré en lot de 20 unités et s’adresse à des fixations industrielles et métalliques exigeantes, offrant une solution fiable, démontable et performante dans des environnements soumis à des contraintes mécaniques et sismiques.

• matériau : acier électrozingué qualité 8.8
• diamètre de la tige filetée : M10
• longueur totale : 160 mm
• diamètre de perçage : 16 mm
• profondeur minimale de perçage (h1) : 100 mm
• épaisseur de fixation (tfix) : 80 mm
• taille de clé (SW) : 17 mm
• couple de serrage d’installation (Tinst) : 50 N.m
• profondeur d’ancrage effective (hef) : 70 mm
• placage parfait de la pièce à fixer grâce à la rondelle d'appui
• bague en matière synthétique pour une installation optimale
• certification européenne ETA option 1 (référence 10/0060) pour béton fissuré et non fissuré
• tenue au feu jusqu’à 120 minutes
• utilisation possible sous contraintes sismiques catégorie C1
• charge en traction jusqu’à 790 daN dans béton fissuré et 950 daN dans béton non fissuré
• entraxe minimum recommandé : 80 mm
• distance minimale aux bords : 135 mm
• épaisseur minimale du support : 140 mm
• référence fournisseur : HVE02-16/80
• marque produit : Scell-it
