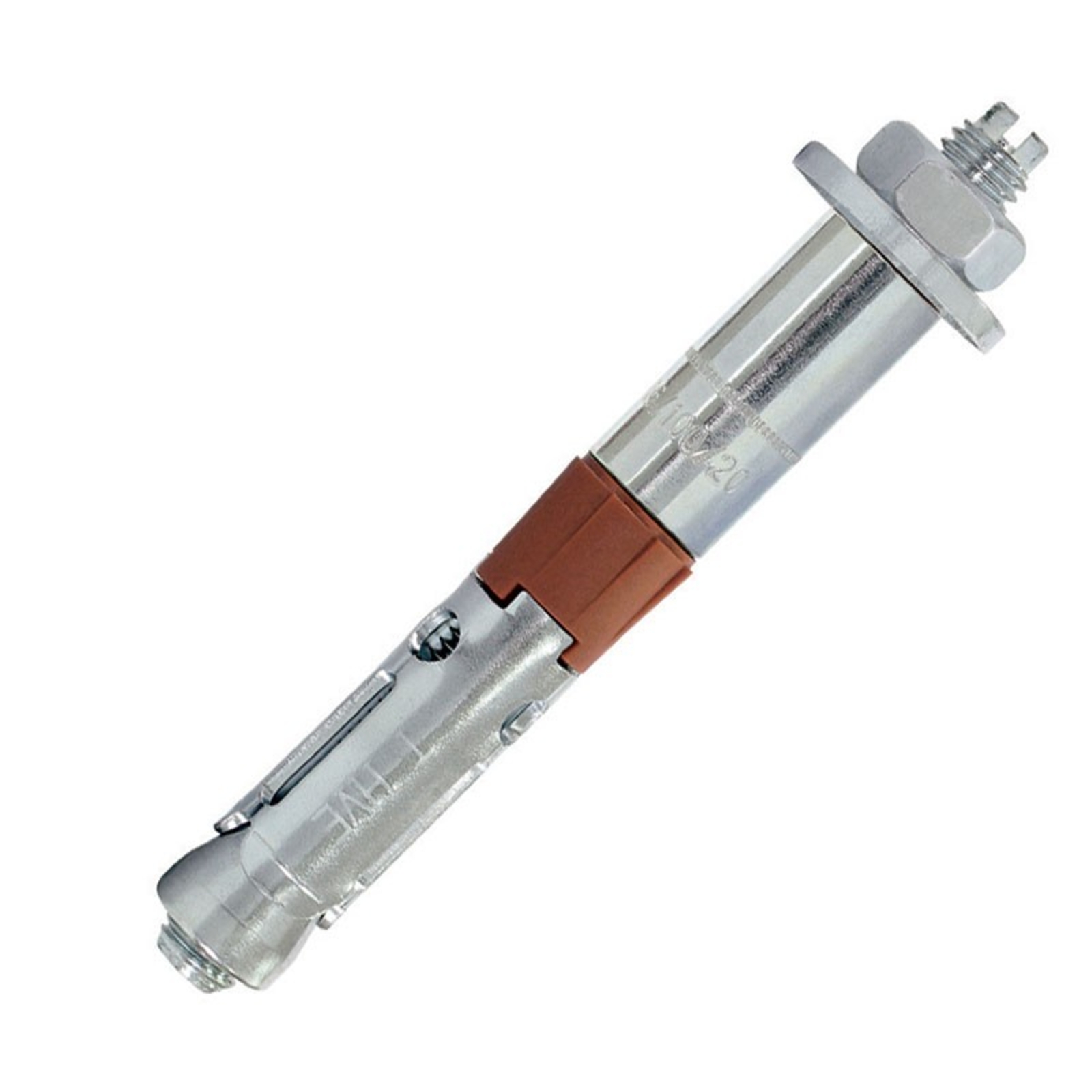

Cheville de sécurité et tige filetée acier zingué M10X1 - Lot de 20 SCELL-IT - HVE02-16/40

La cheville de sécurité haute performance HVE02 avec tige filetée en acier zingué M10X1 est spécialement conçue pour garantir une fixation fiable et résistante dans le béton fissuré et non fissuré.

Fabriquée en acier électrozingué de qualité 8.8, cette cheville offre des performances optimales, notamment sous contraintes sismiques de catégorie C1.
Elle assure un placage parfait de la pièce à fixer grâce à une rondelle d'appui intégrée.
Une bague en matière synthétique facilite une installation optimale et rapide à travers l'objet à fixer.

Les caractéristiques techniques du modèle M10 sont les suivantes :
- Diamètre de la tige filetée : M10
- Longueur totale : 120 mm
- Diamètre de perçage : 16 mm
- Profondeur minimale de perçage (h1) : 100 mm
- Épaisseur de la pièce à fixer (tfix) : 40 mm
- Couple de serrage recommandé : 50 N.m
- Profondeur d’ancrage effective (hef) : 70 mm
- Ouverture de clé (SW) : 17 mm

Cette cheville est conforme à l’agrément technique européen ETA 10/0060 option 1, garantissant une tenue au feu de 120 minutes et une utilisation sécurisée en zone sismique (catégories C1 et C2).
Sa conception en cheville femelle permet un démontage facile.

Les usages recommandés incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.

La mise en œuvre se déroule en plusieurs étapes simples :
- Percer le trou dans le support
- Dépoussiérer soigneusement le trou
- Monter la cheville au travers de la pièce à fixer
- Serrer au couple indiqué dans les données de montage

Les charges de service sont calculées pour un béton standard C20/25 et présentent des valeurs élevées de traction et de cisaillement, adaptées aux contraintes statiques et sismiques.
Par exemple, pour un M10 en béton non fissuré, la charge de traction peut atteindre 950 daN et la charge de cisaillement 2100 daN.

Le produit est conditionné en lot de 20 chevilles, ce qui facilite le stockage et la gestion sur chantier.

En résumé, la cheville de sécurité HVE02 M10X1 en acier zingué est une solution performante, fiable et certifiée pour les fixations en béton, particulièrement adaptée aux environnements soumis à des contraintes sismiques et à des exigences de sécurité élevées.

• matériau : acier électrozingué qualité 8.8
• diamètre de la tige filetée : M10
• longueur totale : 120 mm
• diamètre de perçage : 16 mm
• profondeur minimale de perçage (h1) : 100 mm
• épaisseur de la pièce à fixer (tfix) : 40 mm
• profondeur d’ancrage effective (hef) : 70 mm
• ouverture de clé (SW) : 17 mm
• couple de serrage recommandé : 50 N.m
• placage parfait de la pièce à fixer grâce à la rondelle d'appui
• bague en matière synthétique permettant une installation optimale
• conforme à l’agrément technique européen ETA 10/0060 option 1
• tenue au feu : 120 minutes
• utilisation possible sous contraintes sismiques catégories C1 et C2
• cheville femelle démontable
