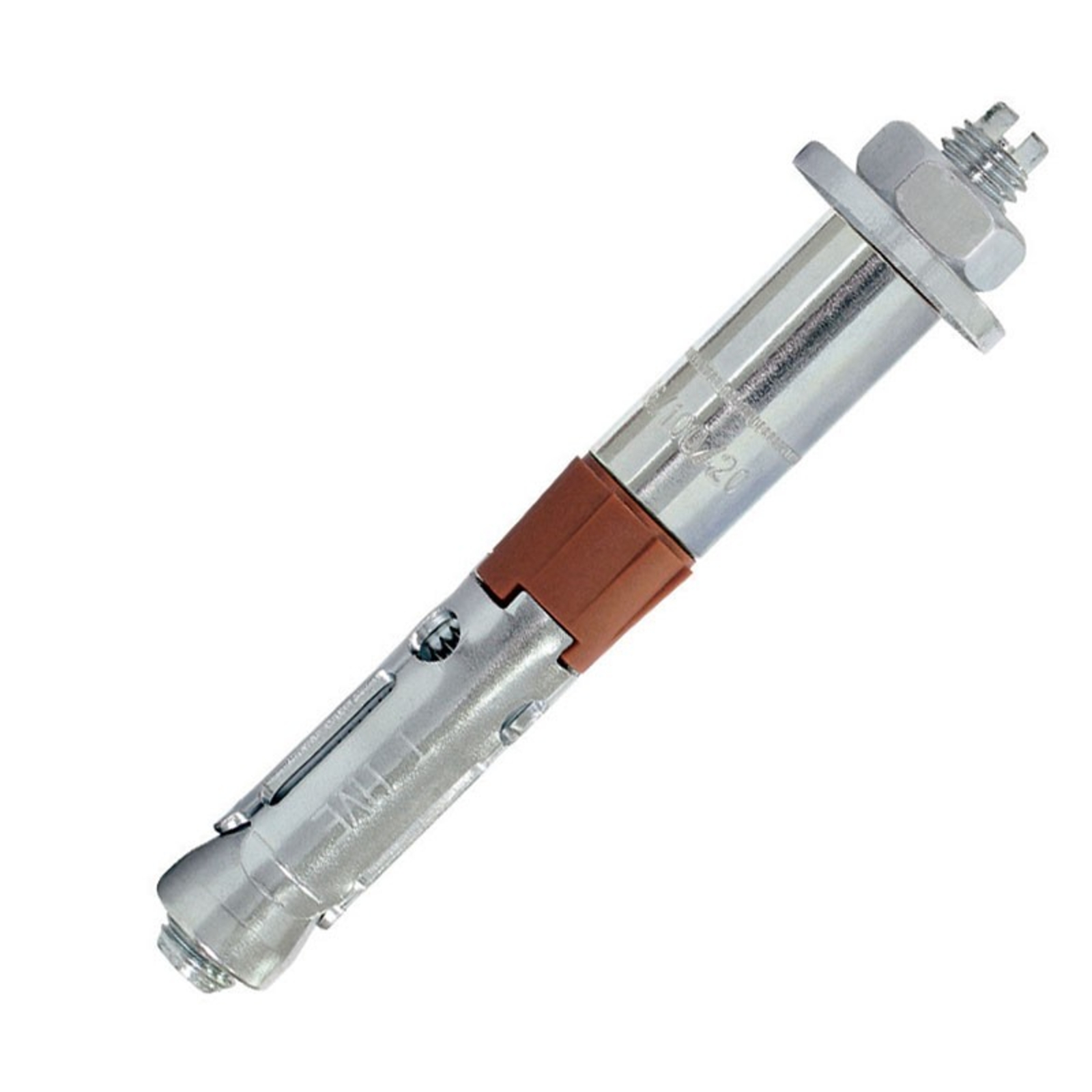

Cheville de sécurité et tige filetée acier zingué M12X1 - Lot de 15 SCELL-IT - HVE02-18/20

La cheville de sécurité avec tige filetée acier zingué M12X1, conditionnée en lot de 15 par SCELL-IT (référence HVE02-18/20), est un système d’ancrage haute performance destiné aux fixations robustes et sécurisées.

Elle est fabriquée en acier électrozingué de qualité 8.8, assurant une excellente résistance mécanique, même sous contraintes sismiques de catégorie C1 et C2.
La cheville est équipée d’une rondelle d’appui qui garantit un placage parfait de la pièce à fixer, offrant ainsi une finition esthétique.
Une bague en matière synthétique facilite une installation optimale et rapide à travers l’objet à fixer.

Les dimensions techniques sont les suivantes : diamètre M12, longueur totale de 120 mm, diamètre de perçage recommandé de 18 mm, profondeur minimale de perçage h1 de 120 mm, épaisseur de fixation tfix de 20 mm, ouverture de clé SW de 19 mm, couple de serrage Tinst de 100 N·m, profondeur d’ancrage effective hef de 90 mm et profondeur d’installation tinst de 100 mm.

Cette cheville est certifiée selon l’agrément technique européen (ETA) option 1, permettant une utilisation dans du béton fissuré comme non fissuré.
Elle bénéficie d’une tenue au feu de 120 minutes et peut être utilisée en zones sismiques (catégories C1 et C2), garantissant une haute fiabilité dans des environnements exigeants.

Les charges admissibles, calculées selon les coefficients de sécurité de l’ETA pour un béton C20/25, indiquent une résistance en traction pouvant atteindre 1670 daN et en cisaillement jusqu’à 2330 daN pour le diamètre M12.

Les applications recommandées incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.

La mise en œuvre est simple et rapide : il suffit de percer le trou, dépoussiérer, insérer la cheville à travers la pièce à fixer, puis serrer au couple indiqué.
Le respect strict des données de montage garantit la performance optimale du produit.

Ce produit est conditionné en lot de 15 chevilles, facilitant le stockage et la gestion sur chantier.

En résumé, cette cheville de sécurité M12X1 en acier zingué offre une solution performante, fiable et facile à installer pour des fixations industrielles et métalliques exigeantes, avec des garanties de résistance au feu et aux séismes.

• matière : acier électrozingué qualité 8.8
• diamètre : M12
• longueur : 120 mm
• diamètre de perçage recommandé : 18 mm
• profondeur minimale de perçage h1 : 120 mm
• épaisseur de fixation tfix : 20 mm
• ouverture de clé SW : 19 mm
• couple de serrage Tinst : 100 N·m
• profondeur d’ancrage effective hef : 90 mm
• profondeur d’installation tinst : 100 mm
• placage parfait de la pièce à fixer grâce à la rondelle d’appui
• bague en matière synthétique pour une installation optimale
• certifiée selon l’agrément technique européen ETA option 1 pour béton fissuré et non fissuré
• tenue au feu 120 minutes
• utilisation possible en zones sismiques catégories C1 et C2
• résistance en traction jusqu’à 1670 daN en béton C20/25
• résistance en cisaillement jusqu’à 2330 daN en béton C20/25
