Cheville de sécurité et tige filetée acier zingué M10x1 - Lot de 20 SCELL-IT - HVE02-16/20

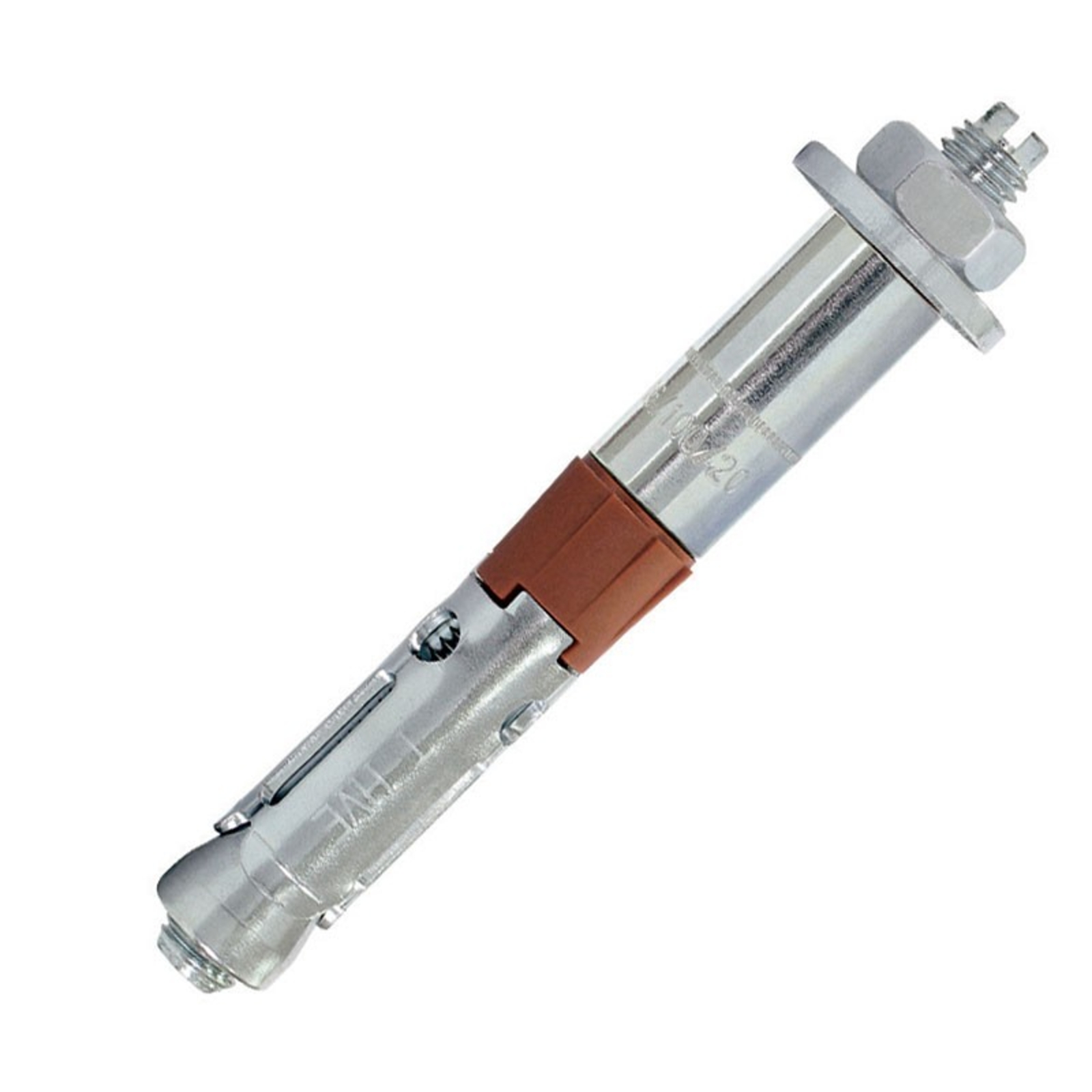

Cheville de sécurité haute performance avec tige filetée en acier zingué de diamètre M10 et longueur totale de 100 mm, conditionnée en lot de 20 unités.

Cette cheville est conçue pour assurer un placage parfait de la pièce à fixer grâce à sa rondelle d'appui intégrée.
Elle comporte une bague en matière synthétique qui garantit une installation optimale et un maintien fiable.
Fabriquée en acier 8.8 électrozingué, elle offre une excellente résistance mécanique et une protection durable contre la corrosion.
Elle est homologuée ATE béton option 1, adaptée aussi bien au béton fissuré qu’au béton non fissuré.
La cheville bénéficie d’une tenue au feu certifiée de 120 minutes et est utilisable en zone sismique, avec une performance validée en catégorie C1 et C2.

Cette cheville est destinée à la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles.
Elle convient également pour les portes et portails industriels ainsi que pour le supportage industriel.

Les caractéristiques techniques principales sont :
- Diamètre de la tige filetée : M10
- Longueur totale : 100 mm
- Diamètre de perçage : 16 mm
- Profondeur minimale de perçage (h1) : 100 mm
- Épaisseur de la pièce à fixer (tfix) : 20 mm
- Taille de la clé (SW) : 17 mm
- Couple de serrage recommandé (Tinst) : 50 N.m
- Profondeur d’ancrage effective (hef) : 70 mm

La mise en œuvre est simple et rapide : il faut percer le trou au diamètre et à la profondeur recommandés, dépoussiérer soigneusement le trou, insérer la cheville à travers la pièce à fixer, puis serrer la tige filetée au couple indiqué.

Les performances de charge sont calculées selon l’agrément technique européen ETA 10/0060 avec application des coefficients de sécurité issus de la norme ETAG001.
Cette cheville supporte des charges importantes en traction et en cisaillement, même sous contraintes sismiques de catégorie C1 et C2, dans du béton standard C20/25.

Ce produit est idéal pour des applications industrielles exigeantes nécessitant une fixation fiable, démontable, résistante aux conditions sévères et aux environnements corrosifs.

• matériau : acier 8.8 électrozingué
• diamètre de la tige filetée : M10
• longueur totale : 100 mm
• diamètre de perçage : 16 mm
• profondeur minimale de perçage (h1) : 100 mm
• épaisseur de la pièce à fixer (tfix) : 20 mm
• taille de la clé (SW) : 17 mm
• couple de serrage recommandé (Tinst) : 50 N.m
• profondeur d’ancrage effective (hef) : 70 mm
• rondelle d'appui intégrée pour un placage parfait de la pièce à fixer
• bague en matière synthétique pour une installation optimale
• homologuée ATE béton option 1 pour béton fissuré et non fissuré
• tenue au feu certifiée 120 minutes
• utilisable en zone sismique, performances validées en catégories C1 et C2
