Cheville de sécurité et tige filetée acier zingué M10x1 - Lot de 20 SCELL-IT - HVE02-16/60

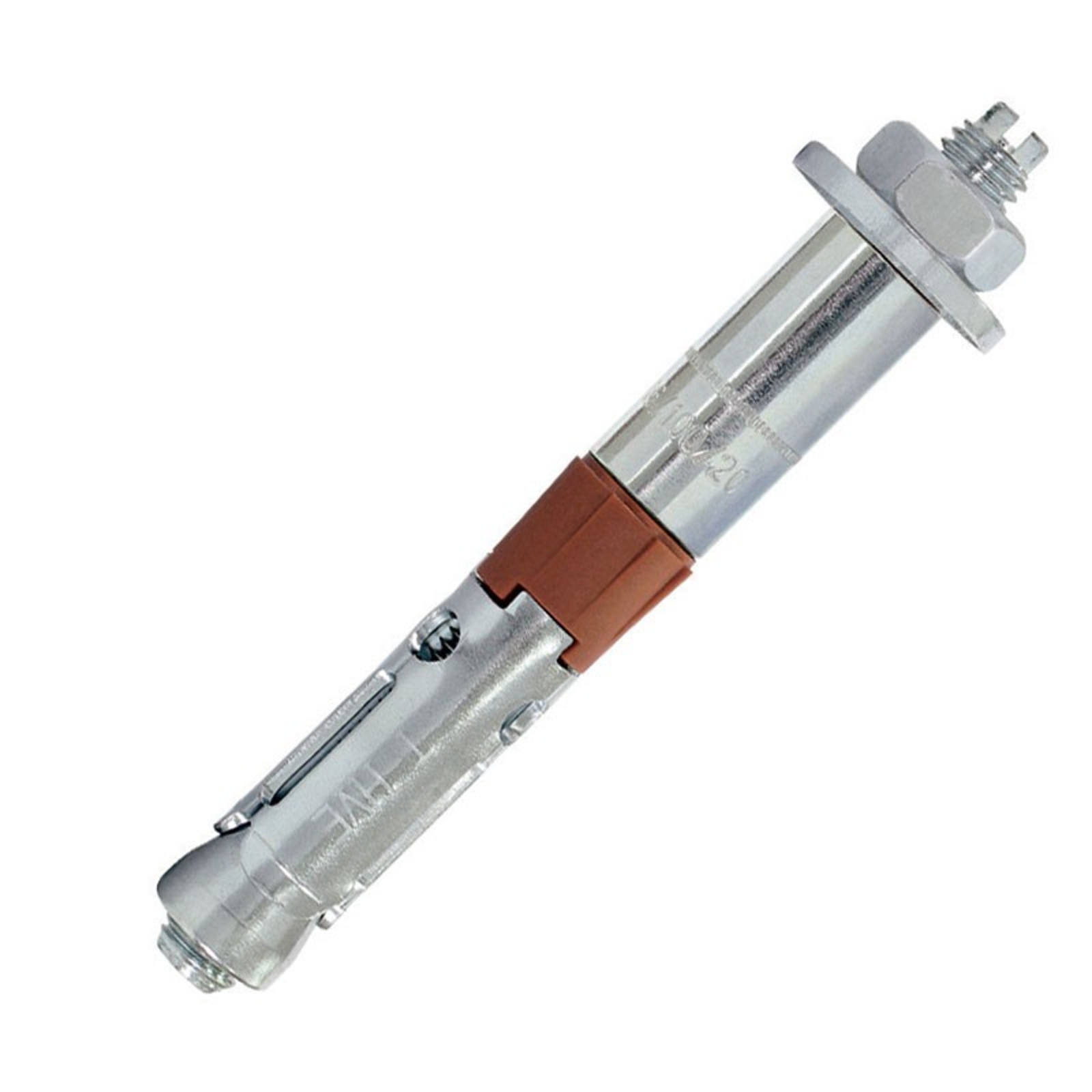

La cheville de sécurité et tige filetée acier zingué M10x1 SCELL-IT (référence HVE02-16/60) est un système d’ancrage haute performance conçu pour des fixations sûres et durables.

Elle est fabriquée en acier électrozingué de classe 8.8, garantissant une excellente résistance à la corrosion et des performances optimales même sous contraintes sismiques, conformément à la catégorie C1/C2.
Cette cheville intègre une rondelle d'appui assurant un placage parfait de la pièce à fixer.
Une bague en matière synthétique facilite et optimise l'installation, rendant la pose simple et rapide.

Cette cheville est certifiée par l’European Technical Assessment (ATE) option 1, adaptée aussi bien au béton fissuré qu’au béton non fissuré.
Elle bénéficie d’une tenue au feu de 120 minutes, répondant aux exigences de sécurité incendie.

Ses dimensions techniques sont les suivantes :
- Diamètre de la tige filetée : M10
- Longueur totale : 140 mm
- Diamètre de perçage : 16 mm
- Profondeur minimale de perçage (h1) : 100 mm
- Épaisseur de fixation (tfix) : 60 mm
- Profondeur d’ancrage effective (hef) : 70 mm
- Taille de la clé (SW) : 17 mm
- Couple de serrage recommandé : 50 N.m

Les charges admissibles, calculées selon les normes ETA et ETAG001 avec coefficients de sécurité, garantissent une excellente résistance en traction et en cisaillement, même dans des conditions sismiques.
La cheville supporte des contraintes en traction jusqu’à 950 daN en béton non fissuré et conserve une résistance élevée sous contraintes sismiques (catégorie C1/C2).

Elle est particulièrement adaptée pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que pour les portes et portails industriels et le supportage industriel.

La mise en œuvre est simple et rapide :
- Percer le trou selon le diamètre (16 mm) et la profondeur recommandés (100 mm minimum)
- Dépoussiérer soigneusement le trou
- Insérer la cheville à travers la pièce à fixer
- Serrer au couple indiqué (50 N.m) pour assurer une fixation optimale

Cette cheville de sécurité allie robustesse, fiabilité et facilité de pose, répondant aux exigences des applications industrielles et de construction sous contraintes sismiques et conditions sévères.

• matériau : acier électrozingué classe 8.8
• diamètre de la tige filetée : M10
• longueur totale : 140 mm
• diamètre de perçage : 16 mm
• profondeur minimale de perçage (h1) : 100 mm
• épaisseur de fixation (tfix) : 60 mm
• profondeur d’ancrage effective (hef) : 70 mm
• taille de la clé (SW) : 17 mm
• couple de serrage recommandé : 50 N.m
• placage parfait de la pièce à fixer grâce à la rondelle d'appui
• bague en matière synthétique pour une installation optimale
• certifiée European Technical Assessment (ATE) option 1 pour béton fissuré et non fissuré
• tenue au feu : 120 minutes
• utilisation possible sous contraintes sismiques catégorie C1/C2
• résistance en traction jusqu’à 950 daN en béton non fissuré
