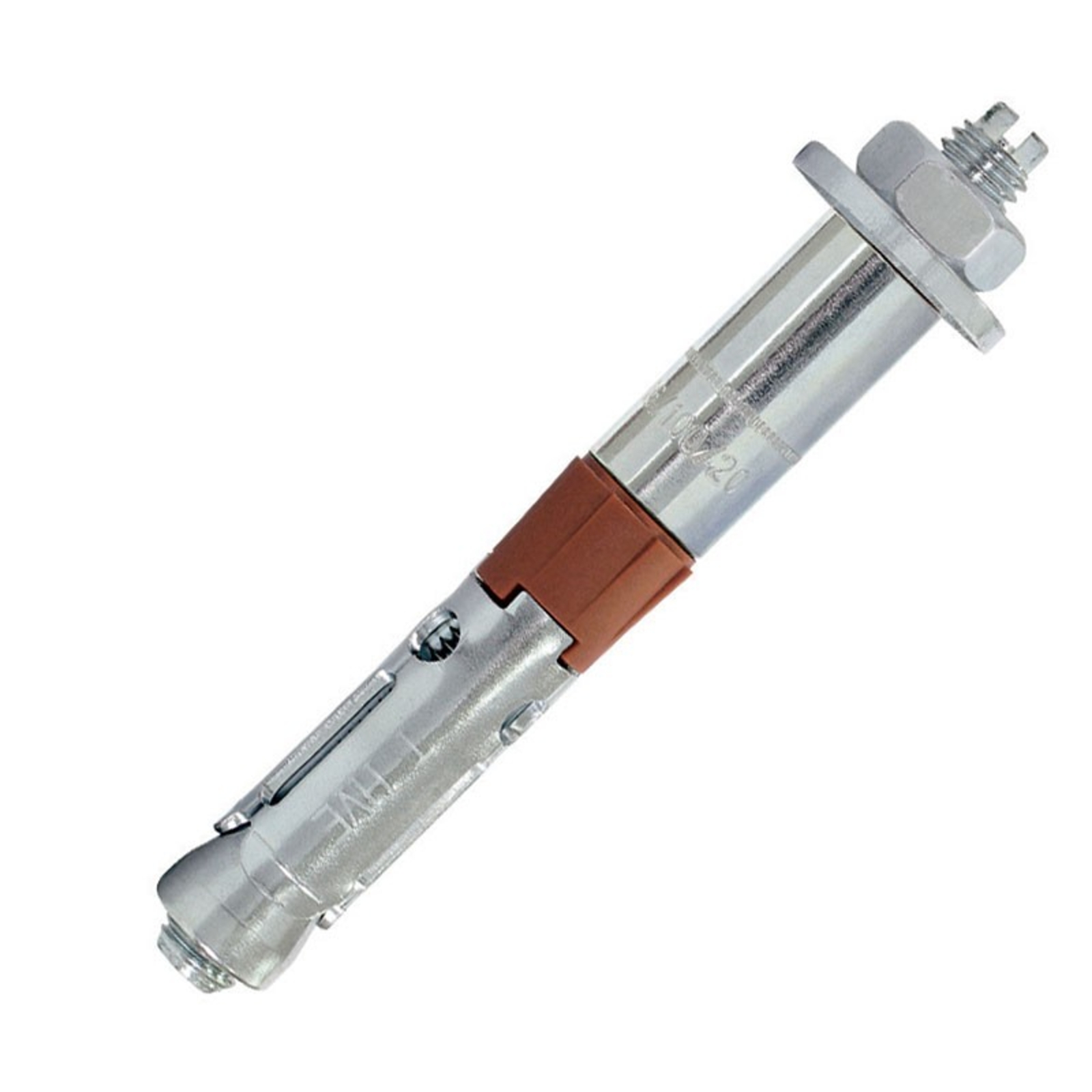

Boulon de sécurité + tige filetée M8X80 - Lot de 50 SCELL-IT - HVE02-12/10

Le boulon de sécurité avec tige filetée M8X80 de la gamme SCELL-IT, référence HVE02-12/10, est une cheville de sécurité haute performance spécialement conçue pour des fixations robustes en béton fissuré ou non fissuré.

Ce boulon est fabriqué en acier électrozingué de classe 8.8, assurant une excellente résistance mécanique, même sous contraintes sismiques de catégorie C1.
La tige filetée présente un diamètre M8 et une longueur de 80 mm, accompagnée d’une rondelle d'appui qui garantit un placage parfait de la pièce à fixer.
Une bague en matière synthétique facilite l’installation en optimisant le positionnement et la tenue de la cheville.

Les caractéristiques techniques détaillées sont les suivantes :
- Le diamètre de perçage requis est de 12 mm.
- La profondeur minimale de perçage (h1) est de 90 mm.
- La profondeur d’ancrage effective (hef) est de 60 mm.
- Le couple de serrage recommandé est de 30 N.m.
- La taille de clé nécessaire est de 13 mm.
- L’épaisseur maximale de la pièce à fixer (tfix) est de 10 mm.

Ce produit est conforme à l’agrément technique européen ETA 10/0060, option 1, garantissant sa performance en béton fissuré et non fissuré.
Il bénéficie également d’une résistance au feu certifiée jusqu’à 120 minutes (certification FB120).

Les usages recommandés comprennent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles et chemins de câbles.
Il est également adapté pour la fixation de portes et portails industriels ainsi que pour le supportage industriel.

La mise en œuvre est simple et rapide :
- Percer un trou dans le support.
- Dépoussiérer soigneusement le trou.
- Monter la cheville à travers la pièce à fixer.
- Serrer au couple indiqué de 30 N.m.

Les performances de charge sont robustes, avec des valeurs élevées en traction et cisaillement, adaptées aux exigences sismiques et aux charges industrielles lourdes.
Ces valeurs sont calculées pour un béton de classe C20/25 avec application des coefficients de sécurité définis par la norme ETA.

Le conditionnement se fait en lot de 50 pièces, facilitant la gestion et le stockage sur chantier.
Ce conditionnement assure une conservation optimale avant utilisation.

En résumé, ce boulon de sécurité SCELL-IT HVE02 M8X80 est un système fiable, performant et certifié, idéal pour des fixations industrielles exigeantes sous contraintes mécaniques et sismiques.

• matériau : acier électrozingué
• acier 8.8 du M6 à M16 pour des performances optimales, même sous contraintes sismiques
• diamètre : M8
• longueur : 80 mm
• diamètre de perçage requis : 12 mm
• profondeur minimale de perçage (h1) : 90 mm
• profondeur d’ancrage effective (hef) : 60 mm
• couple de serrage recommandé (tinst) : 30 N.m
• taille de clé nécessaire (SW) : 13 mm
• épaisseur maximale de la pièce à fixer (tfix) : 10 mm
• placage parfait de la pièce à fixer grâce à la rondelle d'appui
• bague en matière synthétique permettant une installation optimale
• conforme à l’agrément technique européen ETA 10/0060 option 1 pour béton fissuré et non fissuré
• résistance au feu certifiée jusqu’à 120 minutes (certification FB120)
