Boulon de sécurité + tige filetée M16X1 - Lot de 5 SCELL-IT - HVE02-24/20

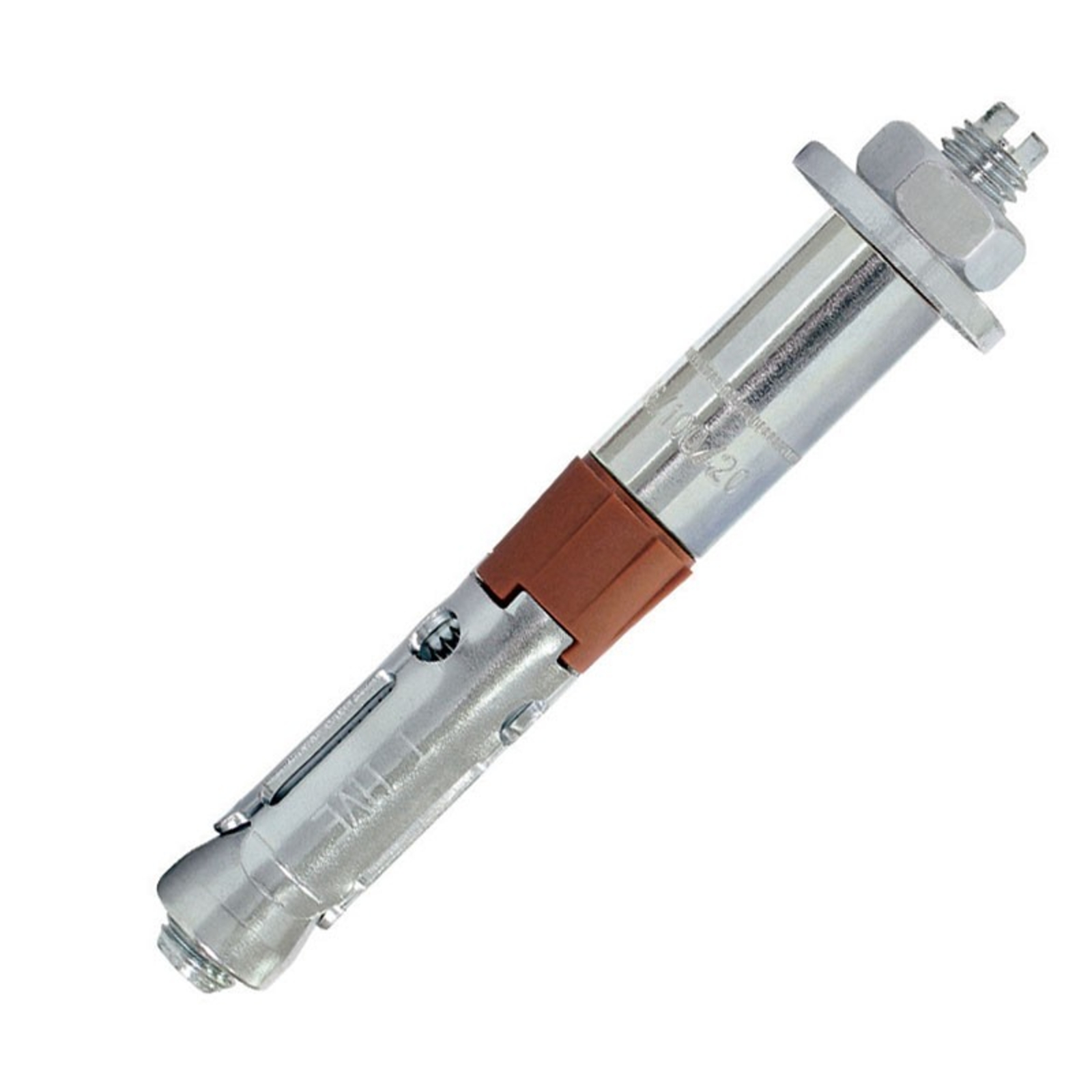

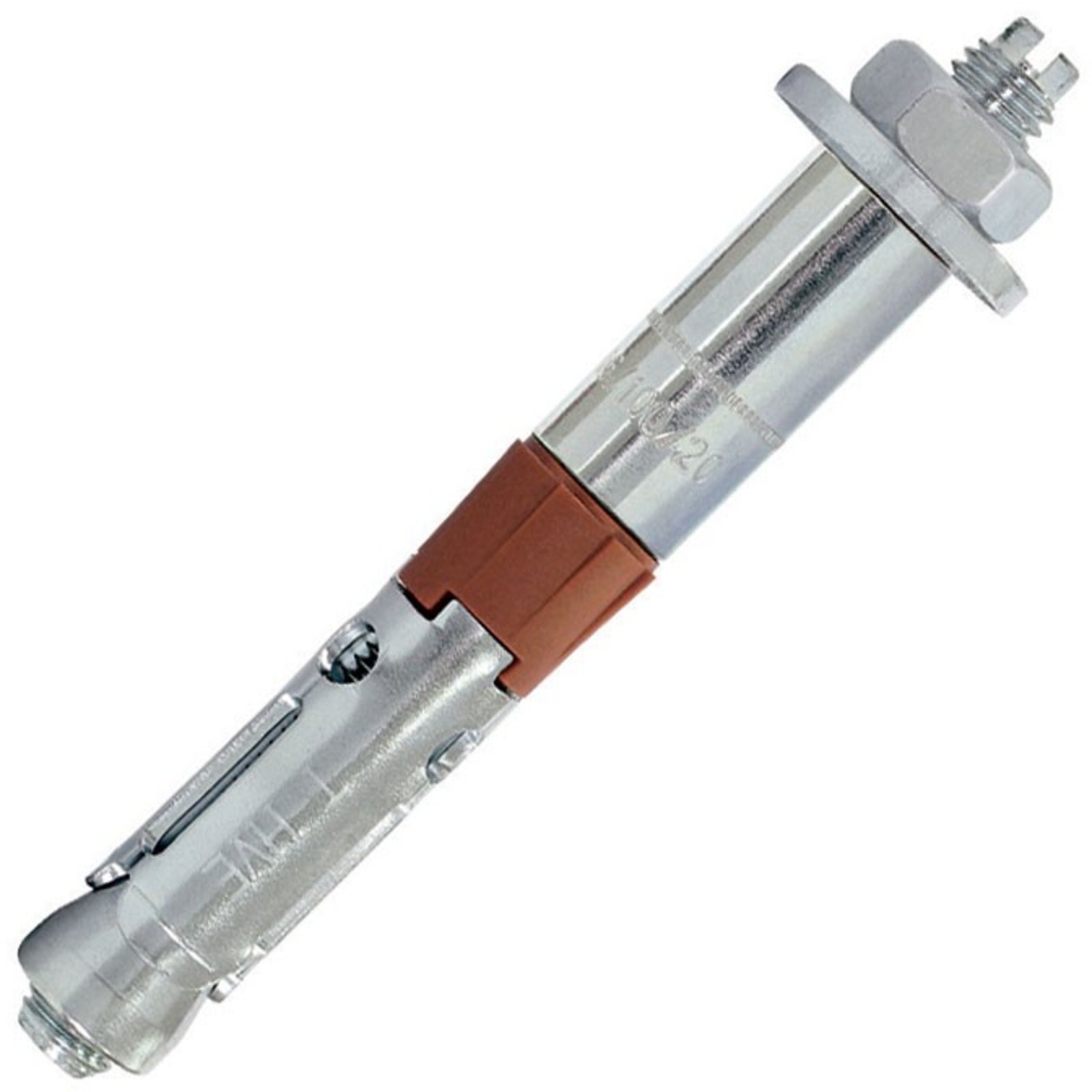

Le boulon de sécurité avec tige filetée M16X1 de la gamme SCELL-IT, référence HVE02-24/20, est une cheville de sécurité haute performance spécialement conçue pour des fixations robustes dans le béton fissuré ou non fissuré.

Ce produit est fabriqué en acier électrozingué de qualité 8.8, assurant des performances optimales, même sous contraintes sismiques de catégorie C1.
Il bénéficie d’une certification européenne ETA Option 1 (référence 10/0060) et d’une résistance au feu jusqu’à 120 minutes (FB120), garantissant ainsi une grande fiabilité en conditions sévères.

L’esthétique de la fixation est assurée par un placage parfait de la pièce à fixer, rendu possible grâce à une rondelle d’appui.
Une bague en matière synthétique facilite l’installation en optimisant la pose.

La mise en œuvre est simple et rapide : il suffit de percer un trou dans le support, de le dépoussiérer, puis d’insérer la cheville à travers la pièce à fixer avant de serrer au couple recommandé.
Pour ce modèle M16, le couple de serrage est de 20 N.m.

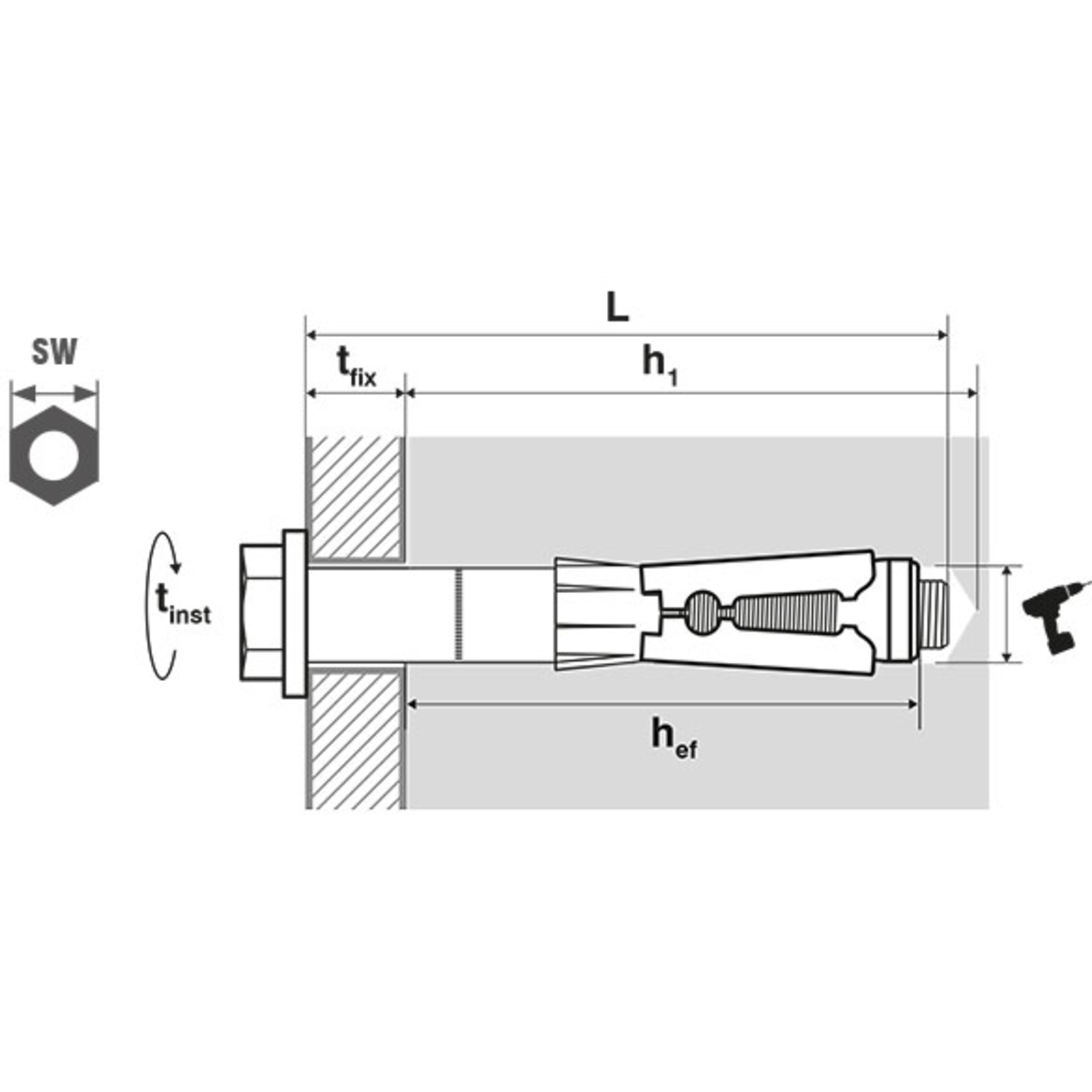

Les dimensions principales sont les suivantes :
- Diamètre M16
- Longueur totale de la tige filetée : 140 mm
- Diamètre de perçage recommandé : 24 mm
- Profondeur minimale de perçage (h1) : 140 mm
- Épaisseur de fixation (tfix) : 20 mm
- Profondeur d’ancrage effective (hef) : 105 mm
- Taille de clé recommandée (SW) : 24 mm
- Profondeur d’installation (tinst) : 160 mm

Les charges de service sont calculées pour un béton standard C20/25 avec coefficients de sécurité appliqués.
Ce boulon supporte des efforts importants en traction et cisaillement, adaptés aux contraintes sismiques et aux fixations industrielles lourdes.

Les usages typiques incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.

Les conditions d’utilisation imposent le respect strict des données de montage, notamment les distances minimales au bord, l’entraxe, et l’épaisseur minimale du support, afin de garantir la sécurité et la durabilité de la fixation.

En résumé, ce lot de 5 boulons de sécurité SCELL-IT HVE02-24/20 constitue un système fiable, performant et certifié, parfaitement adapté aux applications industrielles et aux environnements soumis à des contraintes sismiques, offrant une fixation durable et sécurisée dans le béton.

• matériau : acier électrozingué
• acier 8.8 du M6 à M16 pour des performances optimales, même sous contraintes sismiques
• diamètre : M16
• longueur totale de la tige filetée : 140 mm
• diamètre de perçage recommandé : 24 mm
• profondeur minimale de perçage (h1) : 140 mm
• épaisseur de fixation (tfix) : 20 mm
• profondeur d’ancrage effective (hef) : 105 mm
• taille de clé recommandée (SW) : 24 mm
• profondeur d’installation (tinst) : 160 mm
• placage parfait de la pièce à fixer grâce à la rondelle d'appui
• bague en matière synthétique permettant une installation optimale
• couple de serrage recommandé : 20 N.m
• certification européenne ETA Option 1 (référence 10/0060)
• résistance au feu jusqu’à 120 minutes (FB120)
• utilisation possible sous action sismique catégorie C1
