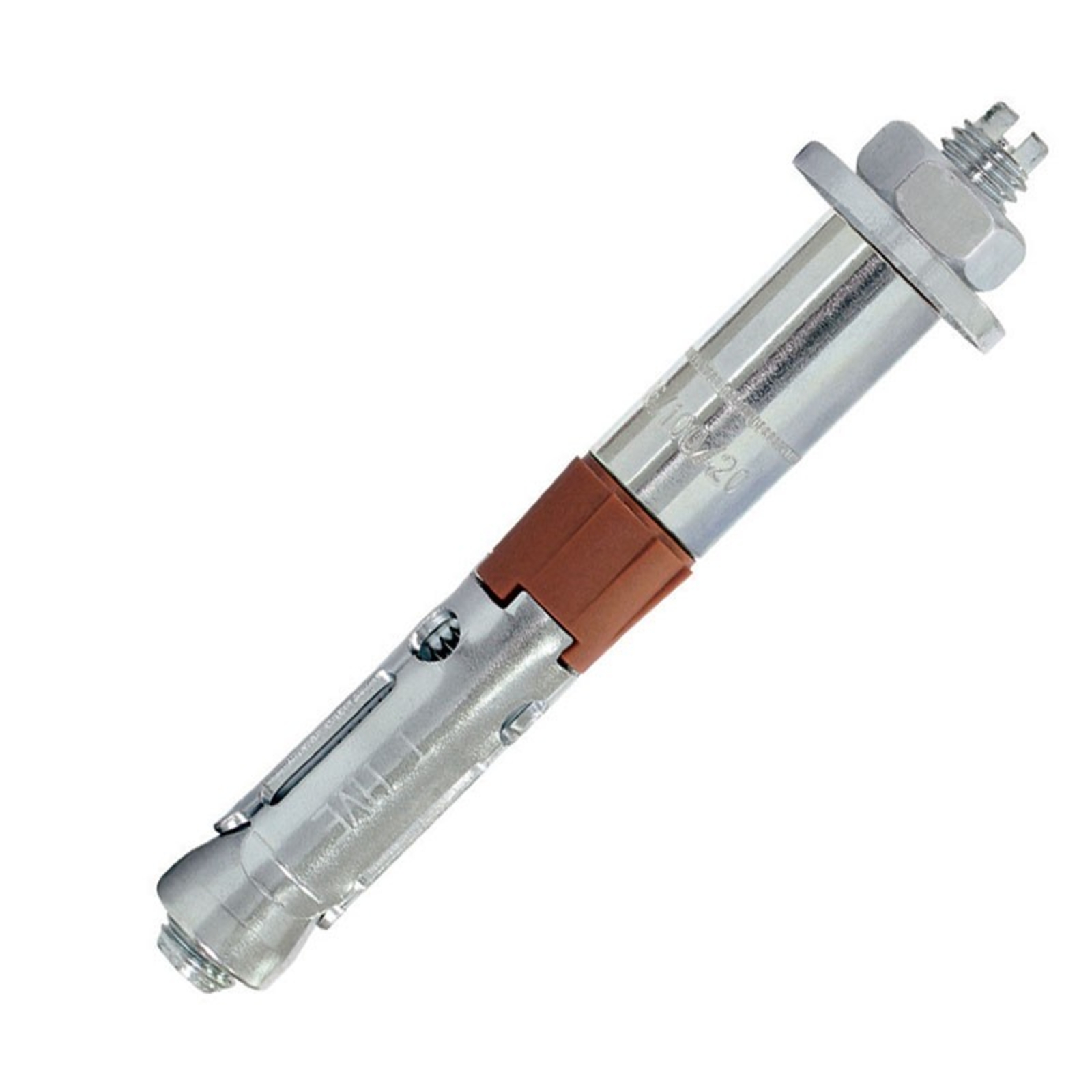

Cheville de sécurité et tige filetée acier zingué M6x70 mm - Lot de 100 SCELL-IT - HVE02-10/5

La cheville de sécurité haute performance avec tige filetée en acier zingué M6x70 mm, vendue en lot de 100 sous la référence SCELL-IT HVE02-10/5, est spécialement conçue pour des fixations robustes et durables dans le béton fissuré ou non fissuré.

Fabriquée en acier électrozingué de qualité 8.8, cette cheville offre une haute résistance mécanique, même sous contraintes sismiques, avec une performance certifiée pour la catégorie C1.
Elle assure un placage parfait de la pièce à fixer grâce à sa rondelle d'appui intégrée.
Une bague en matière synthétique facilite une installation optimale et sécurisée.

Les caractéristiques techniques principales sont les suivantes :
- Diamètre M6 avec une longueur totale de 70 mm.
- Diamètre de perçage requis de 10 mm.
- Profondeur minimale de perçage (h1) de 80 mm.
- Profondeur d’ancrage effective (hef) de 55 mm.
- Épaisseur maximale de la pièce à fixer (tfix) de 5 mm.
- Ouverture de clé (SW) de 10 mm.
- Couple de serrage recommandé (Tinst) de 15 N.m.

La cheville se pose facilement et rapidement en perçant d'abord le trou, en dépoussiérant soigneusement, puis en insérant la cheville à travers la pièce à fixer avant de serrer au couple indiqué.

Ce produit bénéficie d’une homologation européenne (ATE Option 1 - ETA 10/0060) et d’une résistance au feu certifiée de 120 minutes.
Sa conception en cheville femelle permet un démontage facile.

Les applications typiques incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels ou le supportage industriel.

Les charges de service pour ce modèle M6 sont les suivantes :
- Traction en béton non fissuré jusqu’à 760 daN.
- Cisaillement jusqu’à 770 daN.
- Performante également en zones sismiques catégories C1 et C2.

Le conditionnement en lot de 100 pièces facilite la gestion, le stockage et la conservation du produit.

En résumé, cette cheville de sécurité allie robustesse, facilité de mise en œuvre et conformité aux normes européennes, offrant une solution fiable et durable pour des fixations dans le béton soumis à diverses contraintes.

• matière : acier électrozingué qualité 8.8
• diamètre : M6
• longueur : 70 mm
• diamètre de perçage requis : 10 mm
• profondeur minimale de perçage (h1) : 80 mm
• profondeur d’ancrage effective (hef) : 55 mm
• épaisseur maximale de la pièce à fixer (tfix) : 5 mm
• ouverture de clé (SW) : 10 mm
• couple de serrage recommandé (Tinst) : 15 N.m
• rondelle d'appui intégrée pour un placage parfait de la pièce à fixer
• bague en matière synthétique facilitant une installation optimale
• performance certifiée pour béton fissuré et non fissuré (ATE Option 1 - ETA 10/0060)
• résistance au feu certifiée 120 minutes
• utilisation possible sous contrainte sismique catégorie C1
• cheville femelle permettant un démontage facile
• référence fournisseur : HVE02-10/5
