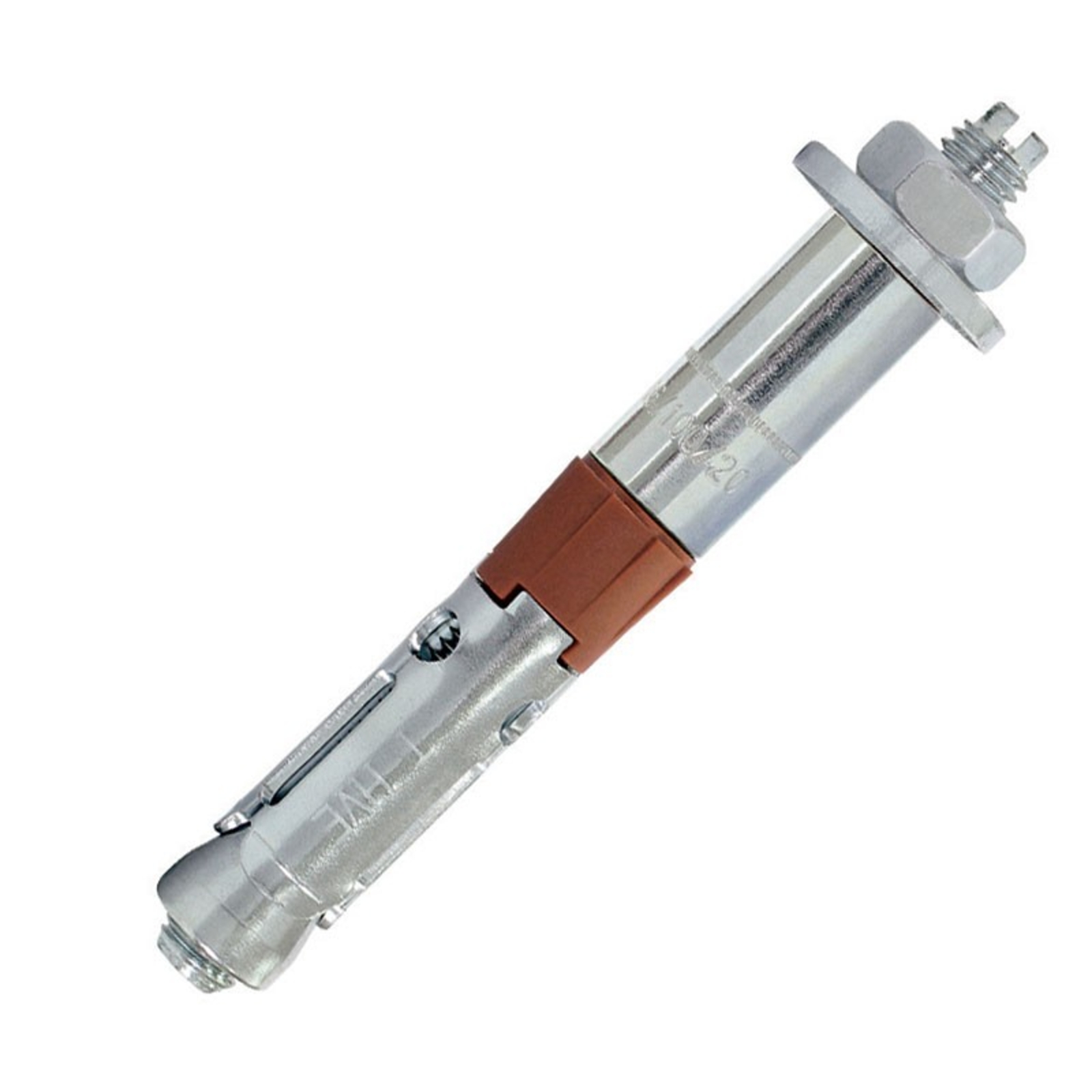

Boulon de sécurité + tige filetée M16X2 - Lot de 5 SCELL-IT - HVE02-24/100

Le boulon de sécurité avec tige filetée M16X2, lot de 5 SCELL-IT HVE02-24/100, est une cheville de sécurité haute performance conçue pour des fixations robustes et fiables dans le béton fissuré et non fissuré.

Ce produit est fabriqué en acier électrozingué de classe 8.8, assurant une grande résistance mécanique même sous contraintes sismiques (catégorie C1 et C2).
Il bénéficie d’une certification européenne ATE option 1 (numéro 10/0060) et offre une tenue au feu de 120 minutes.
La cheville est équipée d’une rondelle d’appui garantissant un placage parfait de la pièce à fixer, ainsi que d’une bague en matière synthétique qui facilite une installation optimale.

Les applications principales concernent la fixation de profils métalliques, notamment garde-corps, poutres métalliques, sabots de charpente, consoles et chemins de câbles.
Elle est également adaptée aux portes et portails industriels ainsi qu’au supportage industriel.

Les caractéristiques techniques détaillées du modèle M16 sont les suivantes :
- Diamètre : M16
- Longueur totale : 220 mm
- Diamètre de perçage recommandé : 24 mm
- Profondeur de perçage minimum (h1) : 140 mm
- Profondeur d’ancrage effective (hef) : 105 mm
- Épaisseur de fixation (tfix) : 100 mm
- Couple de serrage recommandé (Tinst) : 160 N.m
- Taille de la clé (SW) : 24 mm

La mise en œuvre est simple et rapide : il faut percer le trou, dépoussiérer, monter la cheville à travers la pièce à fixer, puis serrer au couple indiqué.

Les performances en charge sont calculées selon les normes ETA, avec coefficients de sécurité appliqués.
En béton C20/25 non fissuré, la résistance en traction atteint jusqu’à 1670 daN et en cisaillement jusqu’à 2330 daN.
Ces valeurs sont maintenues sous contraintes sismiques des catégories C1 et C2.

Le conditionnement se fait en lot de 5 pièces.

En résumé, ce boulon de sécurité SCELL-IT HVE02 M16X2 est un produit performant, fiable et certifié, idéal pour des fixations industrielles exigeantes dans des environnements soumis à des contraintes mécaniques et sismiques importantes.

• matière : acier électrozingué
• placage parfait de la pièce à fixer grâce à la rondelle d'appui
• bague en matière synthétique permettant une installation optimale
• acier 8.8 du M6 à M16 pour des performances optimales, même sous contraintes sismiques
• diamètre : M16
• longueur totale : 220 mm
• diamètre de perçage recommandé : 24 mm
• profondeur de perçage minimum (h1) : 140 mm
• profondeur d’ancrage effective (hef) : 105 mm
• épaisseur de fixation (tfix) : 100 mm
• couple de serrage recommandé (Tinst) : 160 N.m
• taille de la clé (SW) : 24 mm
• certification européenne ATE option 1 (numéro 10/0060)
• tenue au feu : 120 minutes
• résistance en traction en béton C20/25 non fissuré : jusqu’à 1670 daN
• résistance en cisaillement en béton C20/25 non fissuré : jusqu’à 2330 daN
• résistance maintenue sous contraintes sismiques catégories C1 et C2
• référence fournisseur : HVE02-24/100
