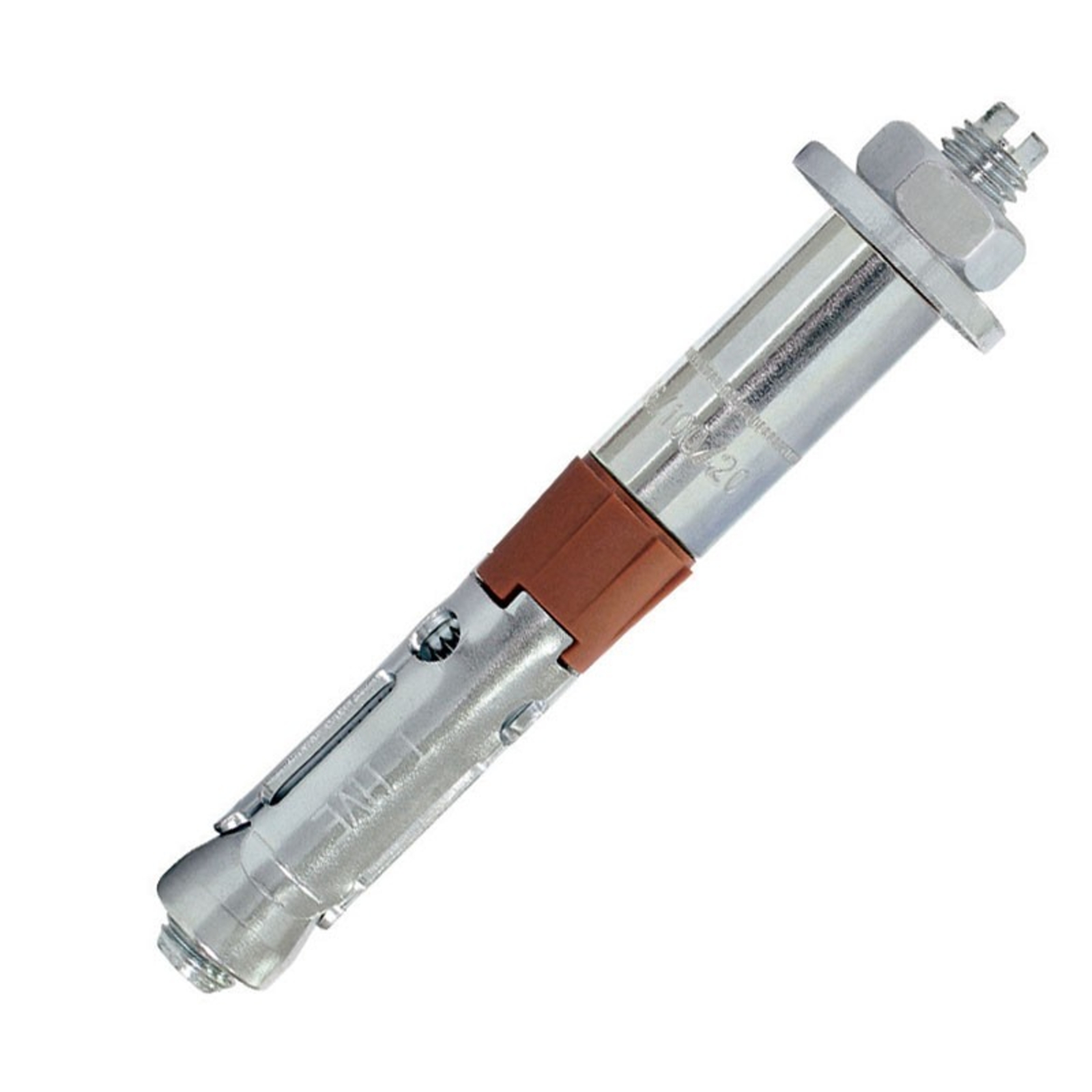

Boulon de sécurité + tige filetée M8X14 - Lot de 30 SCELL-IT - HVE02-12/70

Le boulon de sécurité avec tige filetée M8X14, proposé en lot de 30 sous la référence SCELL-IT HVE02-12/70, est une cheville de sécurité haute performance conçue pour des fixations solides et durables.

Ce produit est fabriqué en acier électrozingué de qualité 8.8, garantissant une excellente résistance mécanique, même sous contraintes sismiques de catégorie C1.
La tige filetée est associée à une bague en matière synthétique qui permet une installation optimale.
La présence d'une rondelle d'appui assure un placage parfait de la pièce à fixer, offrant ainsi une finition esthétique.

Cette cheville est certifiée conforme à l’European Technical Assessment (ETA) option 1 (référence 10/0060) pour béton fissuré et non fissuré.
Elle bénéficie également d’une tenue au feu de 120 minutes (FB120).

Les applications typiques incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que la fixation de portes et portails industriels et le supportage industriel.

La mise en œuvre est simple et rapide :
- percer un trou de diamètre 12 mm dans le support béton ;
- dépoussiérer soigneusement le trou ;
- insérer la cheville à travers la pièce à fixer ;
- serrer au couple recommandé de 30 N.m.

Les caractéristiques techniques précises sont les suivantes :
- diamètre M8 ;
- longueur totale 140 mm ;
- diamètre de perçage 12 mm ;
- profondeur de perçage minimale 90 mm ;
- profondeur d’ancrage effective 60 mm ;
- épaisseur maximale de fixation 70 mm ;
- ouverture de clef (SW) 13 mm ;
- couple de serrage d’installation 30 N.m.

Les performances mécaniques en traction et cisaillement sont élevées, avec des valeurs adaptées au béton C20/25, y compris en zones sismiques C1 et C2.
Ces charges sont calculées selon les coefficients de sécurité de la norme ETAG001.

Ce produit est démontable grâce à sa cheville femelle, ce qui facilite les opérations de maintenance ou remplacement.

En résumé, le boulon de sécurité HVE02 M8X140 est une solution fiable et performante pour des fixations métalliques en béton, offrant robustesse, facilité de pose et conformité aux normes européennes et exigences sismiques.

• matériau : acier électrozingué
• diamètre : M8
• longueur totale : 140 mm
• diamètre de perçage : 12 mm
• profondeur minimale de perçage (h1) : 90 mm
• profondeur d’ancrage effective (hef) : 60 mm
• épaisseur maximale de fixation (tfix) : 70 mm
• ouverture de clef (SW) : 13 mm
• couple de serrage d’installation (Tinst) : 30 N.m
• placage parfait de la pièce à fixer grâce à la rondelle d'appui
• bague en matière synthétique permettant une installation optimale
• acier 8.8 pour des performances optimales, même sous contraintes sismiques catégorie C1
• certifiée conforme à l’European Technical Assessment (ETA) option 1 (réf. 10/0060) pour béton fissuré et non fissuré
• tenue au feu de 120 minutes (FB120)
• démontable grâce à la cheville femelle
