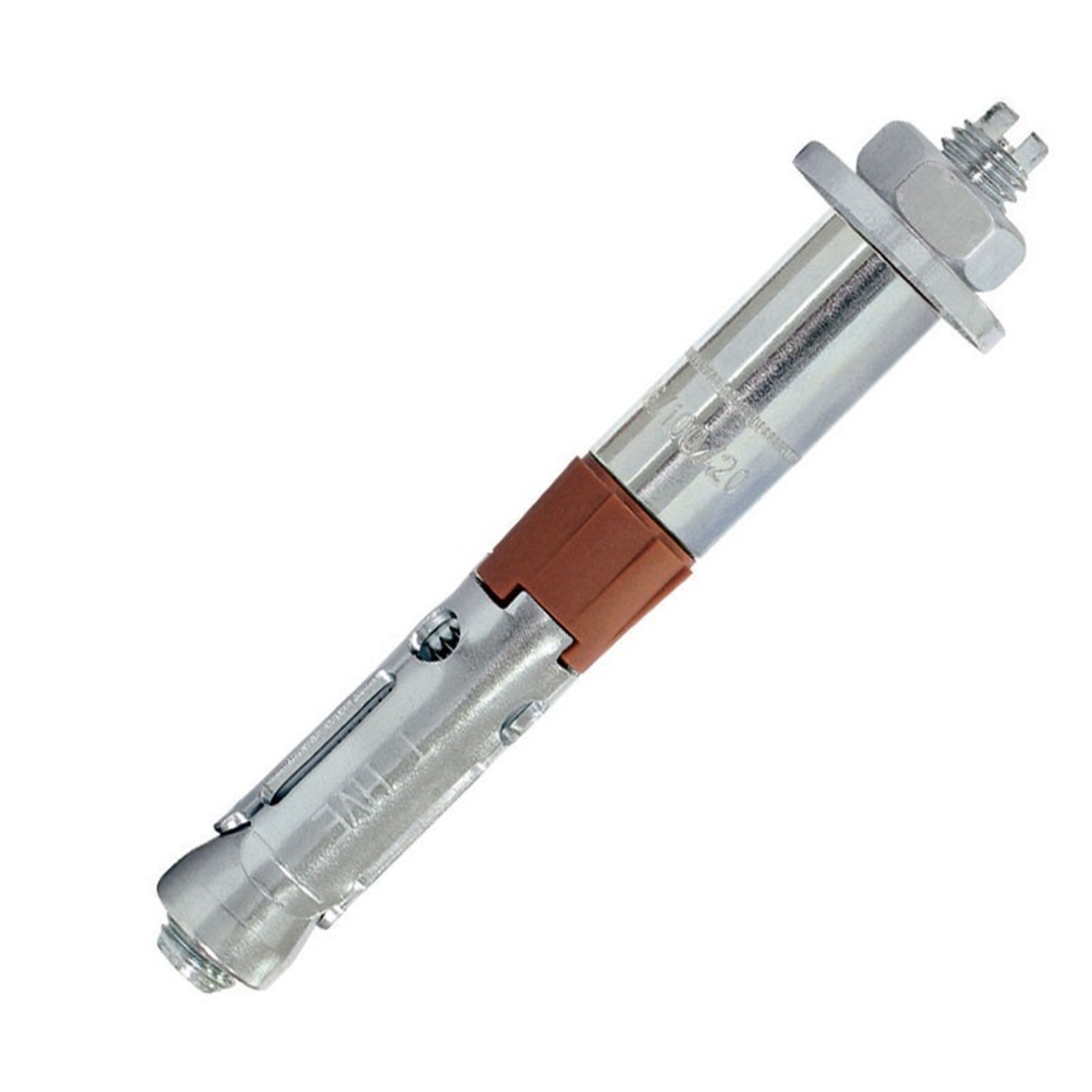

Boulon de sécurité + tige filetée M16X2 - Lot de 5 SCELL-IT - HVE02-24/80

Le boulon de sécurité avec tige filetée M16X2, lot de 5 SCELL-IT - référence HVE02-24/80, est une cheville de sécurité haute performance conçue pour des fixations robustes et fiables.

Ce produit est fabriqué en acier électrozingué de classe 8.8, garantissant des performances optimales même sous contraintes sismiques de catégorie C1.
Il bénéficie d’un placage parfait grâce à une rondelle d’appui qui assure une fixation esthétique et stable.
Une bague en matière synthétique facilite une installation optimale et rapide.

Les caractéristiques techniques principales sont les suivantes :
- Diamètre M16 avec filetage au pas de 2 mm.
- Longueur totale de la tige filetée : 200 mm.
- Diamètre de perçage recommandé : 24 mm.
- Profondeur minimale de perçage (h1) : 140 mm.
- Épaisseur de fixation (tfix) : 80 mm.
- Couple de serrage conseillé (Tinst) : 160 N.m.
- Profondeur d’ancrage effective (hef) : 105 mm.
- Taille de la clé (SW) : 24 mm.

Ce boulon est certifié selon l’agrément technique européen ETA Option 1 (10/0060), adapté pour une utilisation dans du béton fissuré et non fissuré.
Il offre une tenue au feu de 120 minutes et est compatible avec les zones sismiques C1 et C2.

Ses usages sont variés et adaptés aux fixations industrielles telles que la fixation de profils métalliques, garde-corps, poutres métalliques, sabots de charpente, consoles et chemins de câbles.
Il convient également pour les portes et portails industriels ainsi que le supportage industriel.

La mise en œuvre est simple et rapide : il faut percer un trou de diamètre 24 mm dans le support, dépoussiérer soigneusement le trou, monter la cheville au travers de la pièce à fixer, puis serrer au couple indiqué pour garantir une fixation optimale.

Le produit est livré en lot de 5 unités.
Sa conception permet une fixation démontable grâce à la cheville femelle.

Les charges de service sont calculées pour un béton C20/25 avec coefficients de sécurité appliqués.
La cheville supporte des efforts en traction et cisaillement élevés, même sous contraintes sismiques, garantissant ainsi une fixation durable et sécurisée.

Ce boulon de sécurité avec tige filetée M16X2 SCELL-IT est un choix performant et fiable pour les applications industrielles nécessitant une fixation résistante, rapide à installer et conforme aux normes européennes les plus exigeantes.

• matériau : acier électrozingué classe 8.8
• diamètre : M16
• pas de filetage : 2 mm
• longueur totale de la tige filetée : 200 mm
• diamètre de perçage recommandé : 24 mm
• profondeur minimale de perçage (h1) : 140 mm
• épaisseur de fixation (tfix) : 80 mm
• profondeur d’ancrage effective (hef) : 105 mm
• couple de serrage conseillé (Tinst) : 160 N.m
• taille de la clé (SW) : 24 mm
• placage parfait de la pièce à fixer grâce à la rondelle d’appui
• bague en matière synthétique permettant une installation optimale
• certifié selon l’agrément technique européen ETA Option 1 (10/0060)
• adapté pour béton fissuré et non fissuré
• tenue au feu : 120 minutes
• compatible zones sismiques catégorie C1 et C2
