Cheville de sécurité et tige filetée acier zingué M12X1 - Lot de 15 SCELL-IT - HVE02-18/50

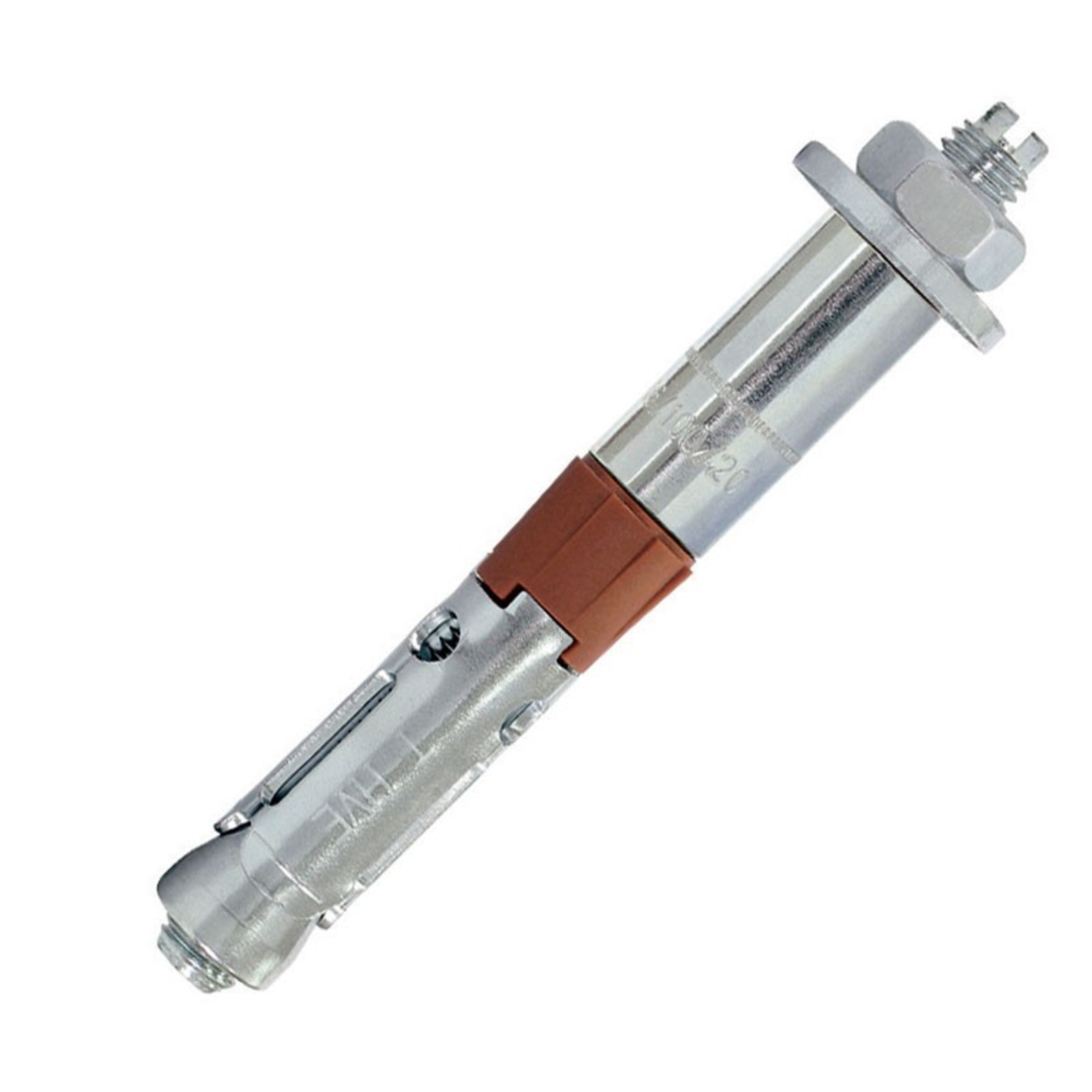

La cheville de sécurité haute performance HVE02 avec tige filetée en acier zingué est spécialement conçue pour des fixations robustes et durables dans le béton fissuré ou non fissuré.

Fabriquée en acier électrozingué de qualité 8.8, cette cheville garantit une excellente résistance mécanique, même sous contraintes sismiques de catégorie C1.
Elle assure un placage parfait de la pièce à fixer grâce à une rondelle d'appui intégrée.
Une bague en matière synthétique optimise l'installation et garantit un maintien fiable.

Le modèle M12 présente les dimensions suivantes : un diamètre de perçage de 18 mm, une longueur totale de 150 mm, une profondeur de perçage minimale de 120 mm, une profondeur d’ancrage effective de 90 mm, une épaisseur de fixation de 50 mm, une ouverture de clé de 19 mm et un couple de serrage recommandé de 100 N.m.

La pose est simple et rapide : il suffit de percer le trou, de dépoussiérer soigneusement l’intérieur, d’insérer la cheville à travers la pièce à fixer, puis de serrer au couple indiqué.

Certifiée ATE béton option 1, cette cheville est adaptée aux bétons fissurés et non fissurés.
Elle offre une tenue au feu jusqu’à 120 minutes et est validée pour une utilisation en zone sismique catégories C1 et C2.

Les applications typiques comprennent la fixation de profils métalliques tels que garde-corps, poutres métalliques, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels ou le supportage industriel.

Les charges de service maximales pour le modèle M12 sont de 2330 daN en cisaillement et 1670 daN en traction sur béton non fissuré, avec des valeurs adaptées selon la catégorie sismique et la nature du béton.
Pour garantir une performance optimale, il est indispensable de respecter les données de montage spécifiques : profondeur d’ancrage, diamètre de perçage, couple de serrage, distances minimales aux bords et entre chevilles.

Ce produit est livré en lot de 15 pièces sous la référence SCELL-IT HVE02-18/50, assurant un conditionnement adapté aux besoins des professionnels.

• matériau : acier électrozingué qualité 8.8
• diamètre : M12
• longueur totale : 150 mm
• diamètre de perçage : 18 mm
• profondeur minimale de perçage : 120 mm
• profondeur d’ancrage effective (hef) : 90 mm
• épaisseur de fixation (tfix) : 50 mm
• ouverture de clé (SW) : 19 mm
• couple de serrage recommandé (Tinst) : 100 N.m
• placage parfait de la pièce à fixer grâce à la rondelle d'appui
• bague en matière synthétique pour une installation optimale
• certifiée ATE béton option 1 pour béton fissuré et non fissuré
• tenue au feu jusqu’à 120 minutes
• validée pour utilisation en zone sismique catégories C1 et C2
• charges maximales en cisaillement sur béton non fissuré : 2330 daN
• charges maximales en traction sur béton non fissuré : 1670 daN
• référence fournisseur : HVE02-18/50
• marque : Scell-it
